ZOFITHERM HP podpěra vedení hromosvodu do izolace - Šedá 7035

ZOFITHERM HP Podpěra vedení hromosvodu do zateplené fasády - ANTRACIT 7016

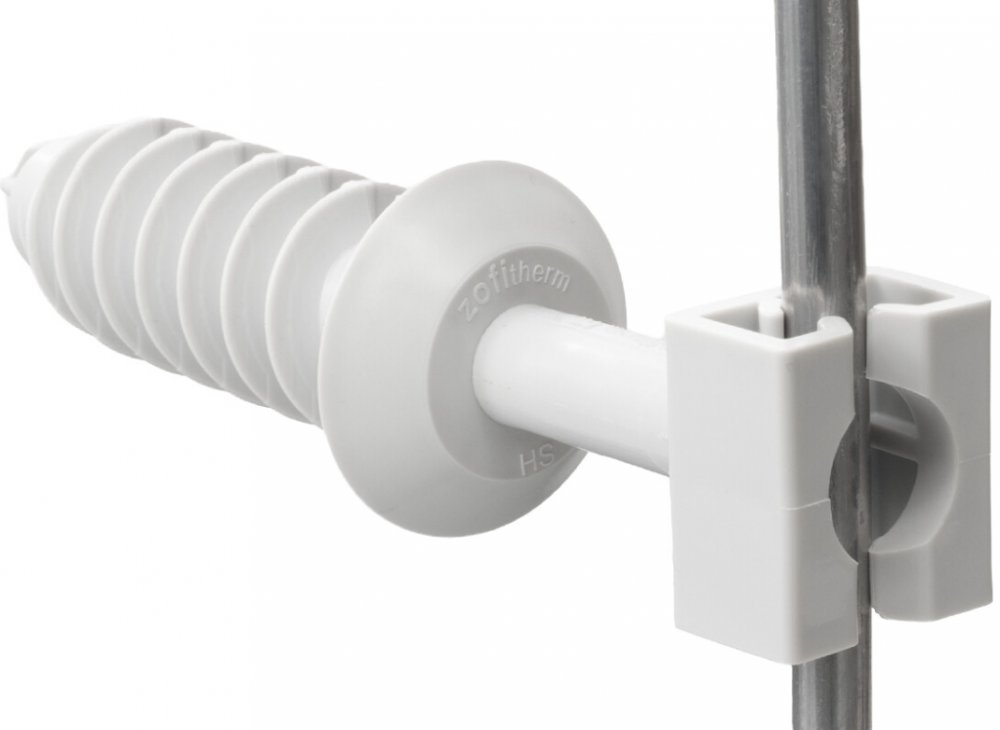

ZOFITHERM HP hmoždinka s plastovou podpěrou hromosvodu zajišťuje, pevný, elegantní a funkční způsob uchycení hromosvodového drátu průměru 8mm na zateplené fasádě. ZOFITHERM HP eliminuje nežádoucí tepelné mosty a zajišťuje pevné spojení s fasádním tepelným izolantem a tím nenarušuje funkčnost fasádního zateplovacího systému.

Použití
ZOFITHERM HP je vhodná pro kotvení do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW podélné vlákno, EPS soklové desky) na kterých je aplikovaná výztužná armovací a omítková vrstva.

Materiál a odstíny
Plastová podpěra hromosvodu je UV stabilní a dodáváme ji v 2 nejčastěji používaných RAL odstínech.
ANTRACIT RAL 7016 | ŠEDÁ RAL 7035

Postup montáže
Hmoždinka ZOFITHERM HP je vhodná pro kotvení hromosvodu do zateplené fasády bez použití speciálního nářadí. Na našroubovanou hmoždinku v izolačním materiálu se jednoduše namontuje PVC podpěra, do které se následně nacvakne hromosvodový drát 8 mm.  Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFI HTI95 hmoždinky aplikovat lepící pěnu ZOFITHERM PROFI PU-FIX.

Předvrtání otvoru pro kotvící modul
Do hotové fasády uděláme malým šroubovákem nebo vrtákem díru v místě, kde bude hmoždinka umístěna.
Pro zvýšení únosnosti spoje s tepelným izolantem, doporučujeme do předvrtaného otvoru pro montáž ZOFITHERM hmoždinky aplikovat lepící pěnu  Zofitherm PROFI PU-FIX.
Zašroubování kotvícího modulu
Pomocí BITU TORX T25 zašroubujeme hmoždinku po okraj fasády. Při použití AKU šroubováku nastavte nízký moment utahování. Snažíme se dodržet kolmý úhel zašroubování hmoždinky.
Nasazení těsnící podložky a krytky
Na zašroubovaný kotvící modul nasadíme pěnové těsnění a nasledně barevnou krytku.
Našroubování podpěry hromosvodu
Na závitovou část kotvícího modulu našroubujeme podpěru hromosvodu. Vše přiměřeně dotáhneme.
Rozmístění kotev na fasádě
Hromosvod doporučujeme kotvit v rozpětí ZOFITHERM HP hmoždinek max. po 100 cm.

Materiál
1. Hmoždinka do izolantu: Nylon polyamid PA62. Šroub: Ocel třídy 4.6 podle DIN EN ISO 898-13. Podpěra jímacího vedení s krytkou: Nylon polyamid PA6 (UV stabilní plast)4. Pěnová podložka: XPE – expandovaný polyetylen

Technické údaje
Délka hmoždinky: 95 mm
Min. hloubka zašroubování: 95 mm
Pohon: BIT TORX T25
Připojovací závit: M10
Délka podpěry: 64 mm
Vzdálenost drátu od fasády: 55 mm
Pro průmě zemnícího drátu: 8 mm
Počet ks v balení: 50 ks (prodáváme na ks)
