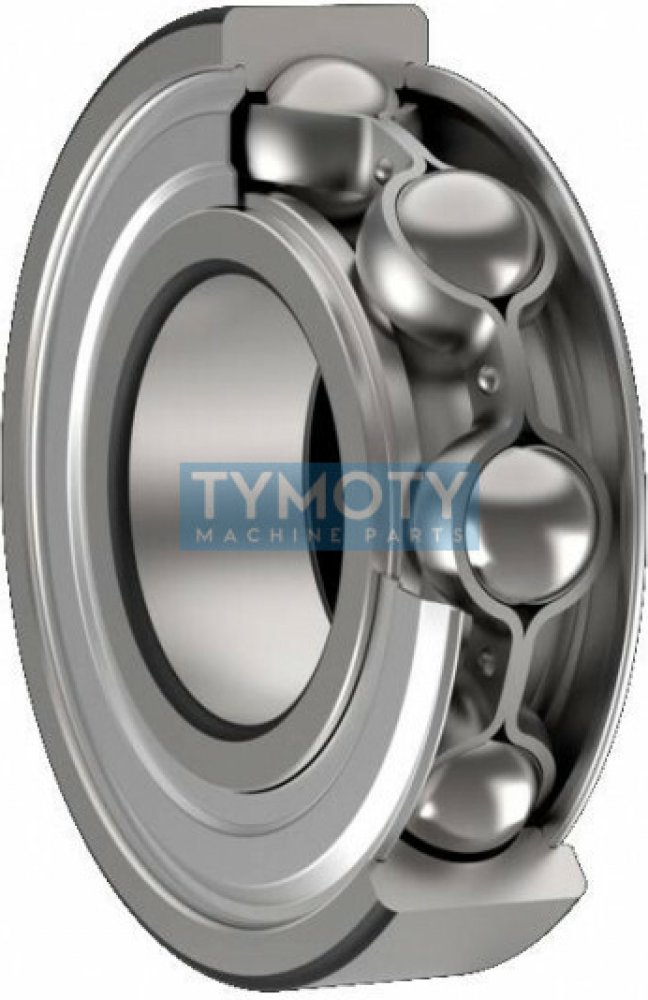

ZKL 6210-2Z C3 kuličkové ložisko

ZKL 6210-2Z C3 kuličkové ložiskoZKL 6210-2Z C3 je nerozebíratelné jednořadé radiální kuličkové ložisko s hlubokou oběžnou dráhou, navržené pro vysokou spolehlivost v průmyslových aplikacích. Toto ložisko se vyznačuje zvýšenou radiální vůlí C3 a oboustranným bezdotykovým plechovým těsněním, které zajišťuje ochranu proti hrubým nečistotám při zachování nízkého tření. Je primárně určeno pro uložení s rotujícím vnitřním kroužkem.Alternativní označení a identifikace:Typové označení: 6210-2Z C3Zápis bez mezer: 62102ZC3Ekvivalenty: 6210 ZZ C3, 6210.2ZR.C3, 6210-2Z/C3PID: 313541Výrobce: ZKL (tradiční česká produkce)Geometrie a konstrukceKonstrukční provedení: Jednořadé radiální ložisko s hlubokou dráhou pro zachycování radiálního i axiálního zatížení v obou směrech.Klec: Standardní ocelová klec vedená kuličkami, zajišťující stabilitu elementů i při vyšších otáčkách.Těsnění (2Z): Oboustranné bezdotykové plechové krytování (Z-disk), které je zalisováno do zápichů na vnějším kroužku.Vnitřní vůle (C3): Zvětšená radiální vůle nad rámec normálního standardu, vhodná pro kompenzaci tepelné roztažnosti nebo pro aplikace s vysokým teplotním spádem.ParametrHodnotaVnitřní průměr (d)50 mmVnější průměr (D)90 mmŠířka (B)20 mmMateriálLožisková ocelTyp kleceOcelováTěsnění2Z (oboustranný plech)Radiální vůleC3 (zvýšená)Teplotní rozsah-30 °C až +110 °CProfil díryVálcováVýrobceZKLProvozní charakteristika a mazáníLožisko je z výroby naplněno vysoce kvalitním plastickým mazivem, které je dimenzováno pro celou dobu životnosti ložiska za standardních provozních podmínek. Konstrukce těsnění 2Z umožňuje vysoké mezní otáčky srovnatelné s otevřenými ložisky, protože nedochází k třecímu kontaktu mezi těsněním a vnitřním kroužkem. Při provozu, kde dochází k rotaci vnějšího kroužku, je nutné vzít v úvahu vliv odstředivých sil, které mohou vést k úniku maziva při extrémních otáčkách.Pokyny k aplikaciVzhledem ke zvýšené vůli C3 je ložisko ideální pro uložení, kde dochází k významnému ohřevu hřídele vůči tělesu, nebo v případech, kdy je vyžadováno těsné uložení obou kroužků (přesah), které by u ložiska s normální vůlí vedlo k nepřípustnému předpětí. Montáž by měla být prováděna za studena nebo pomocí indukčního ohřevu na montážní teplotu, s důrazem na čistotu a správné vyrovnání souososti.
