Zamel CGZ-01
Zamel plynové detektory
Detektor Plynu Propan-butan LPG + zemní plyn
ZAMEL CGZ-01
✔ Funkce detekce poruchy – Když systém autodiagnostiky detekuje poruchu senzoru, zapne zvukový signál a žlutou diodu
✔ 5 LET ŽIVOTNOSTI SENZORU – Od prvního spuštění
✔ Vysoká citlivost – zařízení zapne alarm již při koncentraci plynu ~10 % LEL, což je 10krát méně než mez výbušnosti

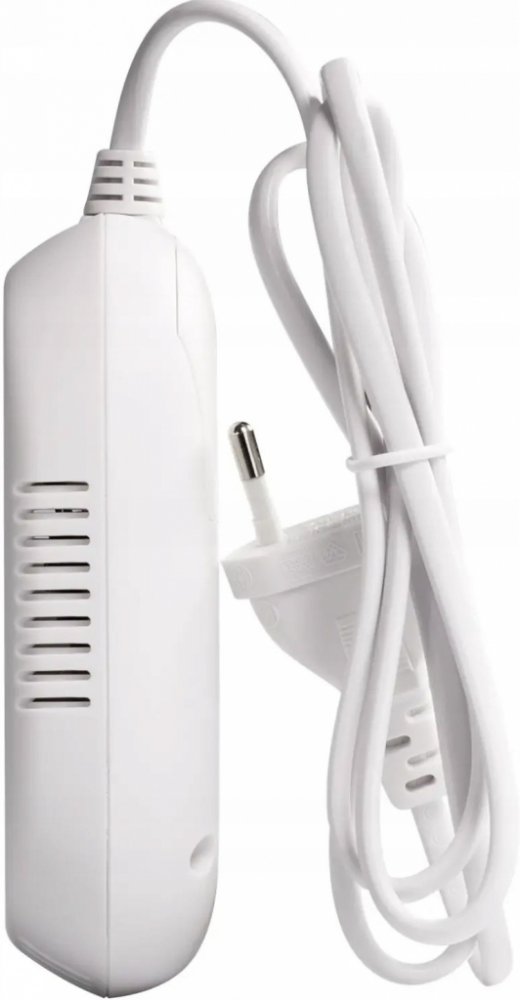

✔ Kabelové připojení do zásuvky – Kabel o délce 1 m zajišťu...
Detektor Plynu Propan-butan LPG + zemní plyn
ZAMEL CGZ-01
✔ Funkce detekce poruchy – Když systém autodiagnostiky detekuje poruchu senzoru, zapne zvukový signál a žlutou diodu
✔ 5 LET ŽIVOTNOSTI SENZORU – Od prvního spuštění
✔ Vysoká citlivost – zařízení zapne alarm již při koncentraci plynu ~10 % LEL, což je 10krát méně než mez výbušnosti
✔ Kabelové připojení do zásuvky – Kabel o délce 1 m zajišťuje napájení bez nutnosti neustálého sledování stavu baterií a jejich výměny
✔ Velmi hlasitý – Když je zjištěno nebezpečí, zapne se dioda Alarm a senzor vydává velmi hlasitý a nepříjemný zvuk pro ucho.
✔ Optická signalizace – kromě hlasitého zvuku má senzor zabudované diody žluté, červené, zelené

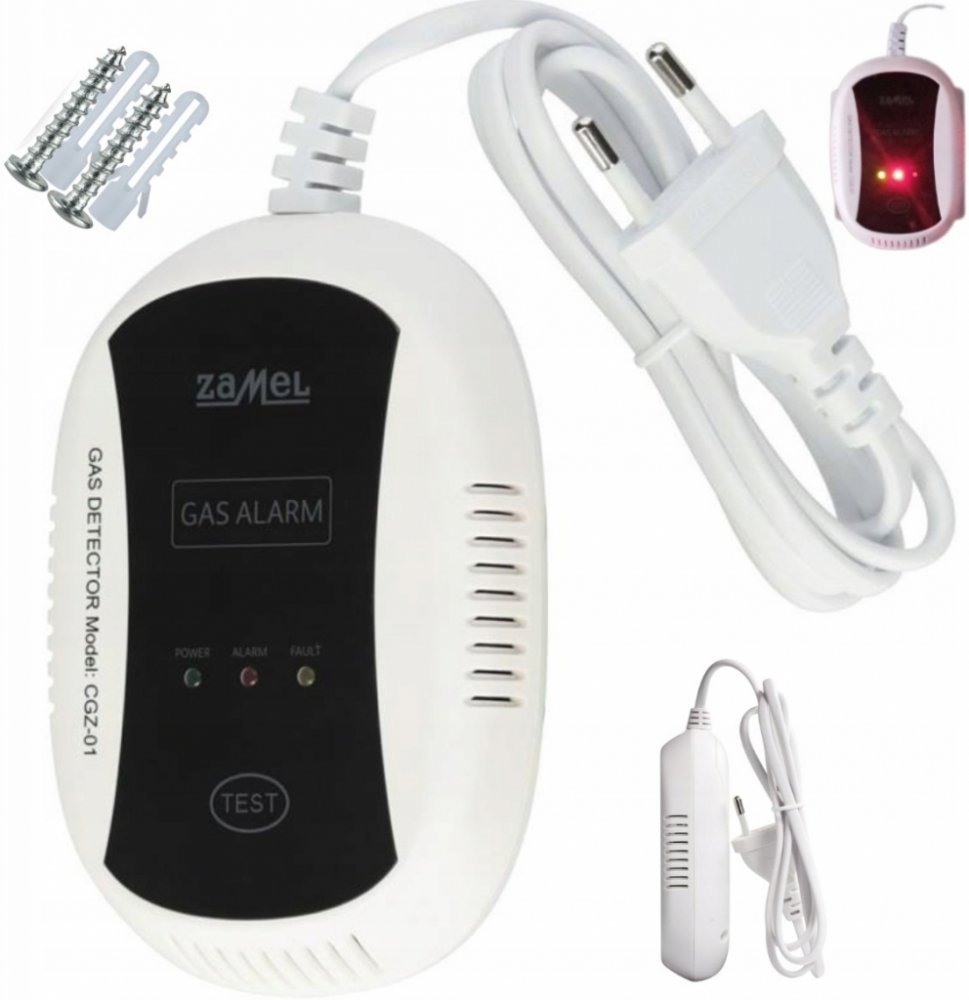

Sada se skládá z
- 1 ks Detektor Plynu ZAMEL CGZ-01
- 1 ks Deska pro montáž senzoru na stěnu
- Návod k použitív polštině
- Montážní sada ve formě hmoždinek a šroubů

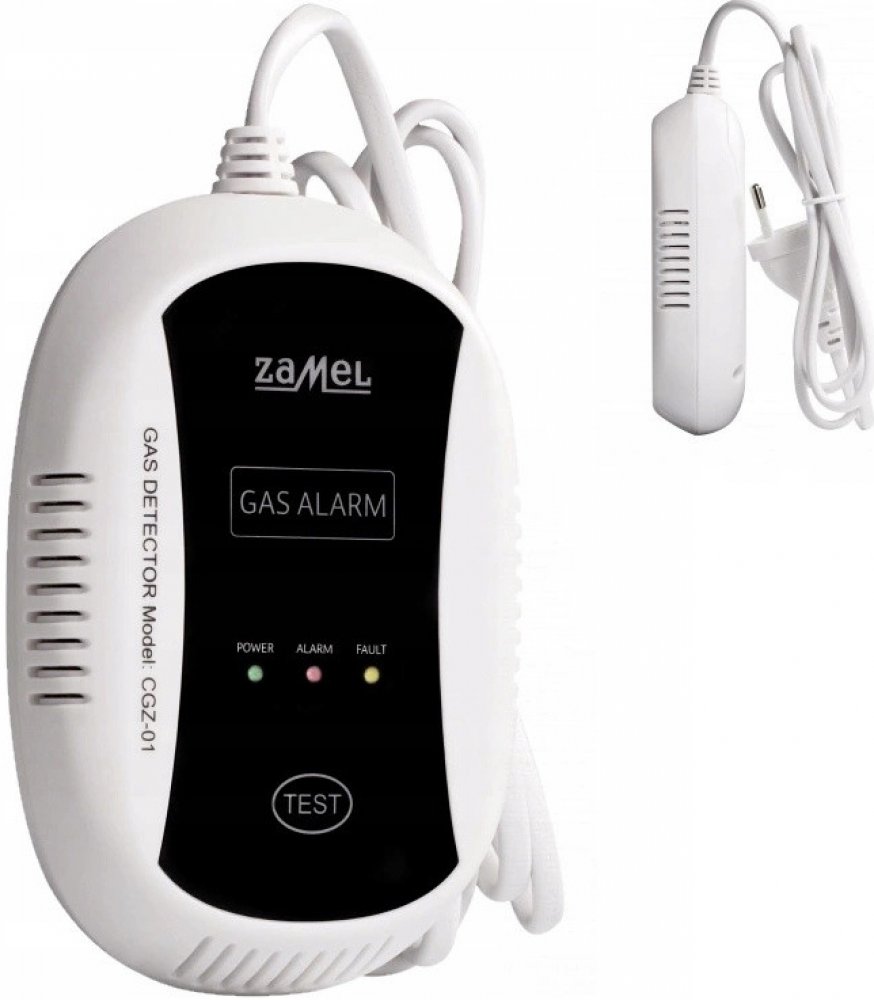

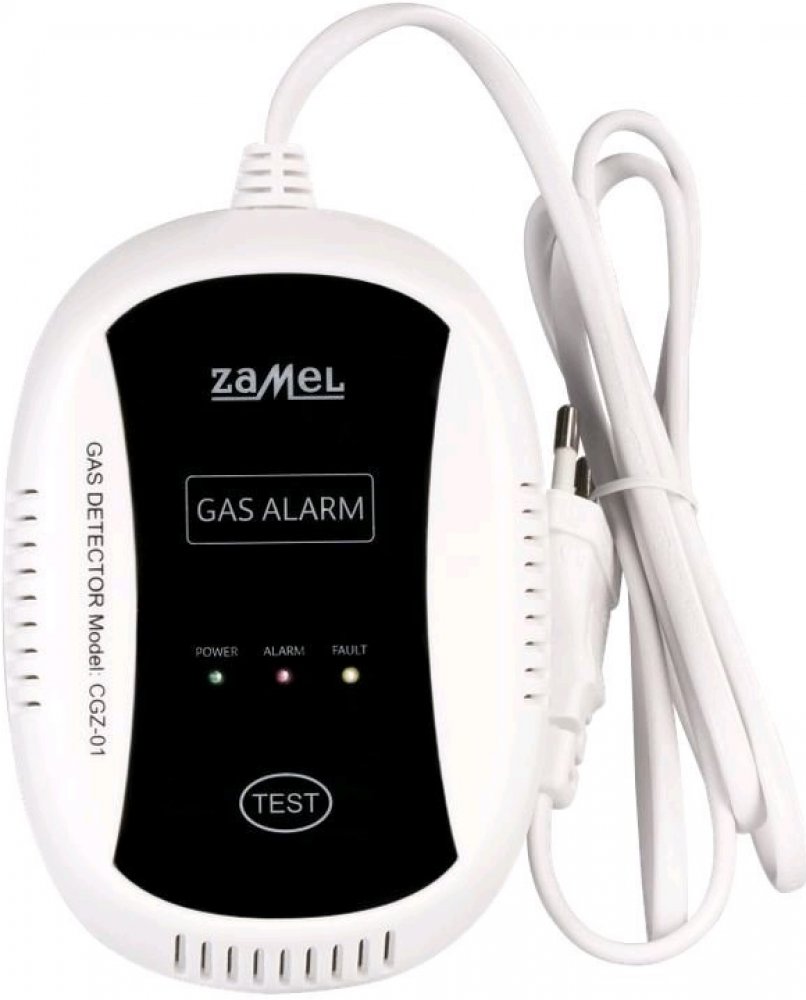

Indikátory zařízení
- Power – Indikátor napájení
- Alarm – indikátor detekce plynu
- Fault – Indikátor detekce poruchy
- TEST -Tlačítko pro provedení testu funkčnosti senzoru
Údržba a připomínky k používání
- Pravidelně čistěte zařízení, nedovolte znečištění přívodu vzduchu do senzoru – instalujte zařízení na místech splňujících podmínky týkající se přípustné teploty a vlhkosti,
- Nepokrývejte zařízení barvou během malování stěn,
- Nestříkejte čisticí prostředky přímo na zařízení,
- Nedovolte zaplavení senzoru,
- Nainstalujte senzory podle doporučení
- Bezpodmínečně vyměňte senzor za nový v okamžiku zjištění poruchy.
Řídicí výstup
➡ Snímač je vybaven dodatečným výstupem umístěným pod zadní klapkou, který umožňuje přímé ovládání elektroventilu napájeného napětím 9-12 V.
➡ V okamžiku zapnutí alarmu se na výstupu objeví napětí cca 9 V, ze kterého lze napájet elektroventil přerušující přívod plynu do sporáku nebo pece.
➡ Tento výstup lze využít také například. pro připojení dodatečné poplachové signalizace nebo jiných automatických systémů předávajících informace o poplachu dále
➡ Spolu s přístrojem je dodáván dvoužilový krátký kabel s konektorem pro připojení (připojení není povinné, pokud nechceme využívat další funkce)
Detektor plynu CGZ-01 slouží k nepřetržitému monitorování přítomnosti výbušných plynů (zemního plynu a propan-butanu) ve vzduchu.
➡ Zemní plyn používaný např. V plynových sporácích je bezbarvý plyn cítitelný jen v malé míře.
➡ Je lehčí než vzduch, a proto se hromadí v horních částech místností.
➡ V kombinaci s kyslíkem vytváří silně výbušnou směs.
Propan-butanový plyn (LPG) je těžší než vzduch, stejně jako zemní plyn vytváří s kyslíkem výbušnou směs.
➡ Instalace senzorů plynu v místnostech, kde může vzniknout netěsnost plynového systému, představuje způsob, jak včas odhalit nebezpečí výbuchu plynu.
➡ Pokud je zjištěna zvýšená koncentrace plynu (asi 10 % LEL), zařízení spustí zvukový a optický alarm, což umožní včasnou reakci uživatele, která zabrání výbuchu nebo otravě.
➡ Zařízení je vybaveno pokročilým polovodičovým senzorem a elektronickým autodiagnostickým systémem signalizujícím poškození senzoru.
Instalace senzoru
- Detektory by měly být instalovány především v místnostech, kde je možný únik plynu, tedy v místnostech, ve kterých jsou umístěny sporáky, plynové sporáky, plynové ventily apod.
- Ve vzdálenosti nejméně 2 metrů od zdroje plynu, aby se zabránilo falešným poplachům
- Pro detekci zemního plynu – senzor by měl být instalován maximálně 1 m od stropu vzhledem k tomu, že tento plyn je lehčí než vzduch a hromadí se v horních částech místností
- Pro detekci plynu propan-butan (LPG) – senzor by měl být umístěn ve vzdálenosti max 1 m od země, protože tento plyn je těžší než vzduch a hromadí se ve spodních částech místností
- Tyto detektory by neměly být montovány jak do tzv. mrtvých prostorech (např. výklenků zakrytých nábytkem nebo záclonami, jakož i tam, kde bude jeho provoz narušen přímým přísunem čerstvého vzduchu (např. v blízkosti dveří, oken, větracích mřížek, ventilátorů).
- Tato zařízení by také neměla být umístěna na místech zvláště vystavených prachu, nečistotám, aerosolům a domácím chemikáliím, které mohou detektor trvale poškodit
První přiložení
- Po připojení napájení zařízení zapne krátký zvukový signál, rozsvítí se zelená dioda a bude blikat žlutá dioda. Znamená to předehřívání zařízení, které by mělo trvat až několik minut. Po uplynutí této doby žlutá dioda přestane blikat a zařízení přejde do normálního režimu. V některých situacích, kdy bylo zařízení neaktivní po dobu 3 měsíců, může proces zahřívání senzoru trvat mnohem déle (až několik minut).
- Testovací postup – Po stisknutí tlačítka TEST zařízení provede testovací postup, který ověří funkčnost senzoru. Objeví se pak zvukový signál a rozsvítí se červená dioda. Když test proběhne úspěšně, zařízení se vrátí do režimu normálního provozu signalizovaného rozsvícením zelené diody. Doporučuje se testovat zařízení alespoň jednou měsíčně.
- Alarm – Když senzor detekuje nebezpečnou hladinu plynu, zařízení spustí zvukový alarm a začne blikat červená dioda. V okamžiku výskytu alarmu je nutné okamžitě vyvětrat danou místnost a okamžitě ji opustit. Nesmíte pak také zapínat žádné jiné elektrické zařízení, protože hrozí nebezpečí výbuchu. Je také nutné informovat příslušné služby, aby zkontrolovaly příčinu přítomnosti plynu ve vzduchu.
- Signalizace poruchy zařízení – Zařízení má autodiagnostický systém, který v okamžiku detekce poruchy senzoru spustí zvukový signál a bliká žlutá dioda. Porucha zařízení znamená nutnost kontaktovat servis nebo vyměnit zařízení z důvodu konce životnosti detektoru.
Funkční vlastnosti výrobku:
- Detekce nebezpečné koncentrace zemního plynu a LPG (propan-butan)
- Typ senzoru: polovodičový
- signalizace poškození senzoru (autodiagnostický systém)
- Napájení: 230 V AC
- Typ senzoru: polovodičový
- Spotřeba energie při odpočinku cca: 1,5 W
- Hladina zvuku: 85 dB
- Optická signalizace: alarmu, provozu a poruchy
- Úroveň poplachové detekce plynu: ~10 % LEL
- Třída ochrany: II
- Stupeň ochrany: IP20
- Tepelný rozsah práce: od 0 °C do 40 °C
- Vlhkostní rozsah práce: od 10% do 95% RH
- Rozměry [mm]: 120 x 85 x 32
