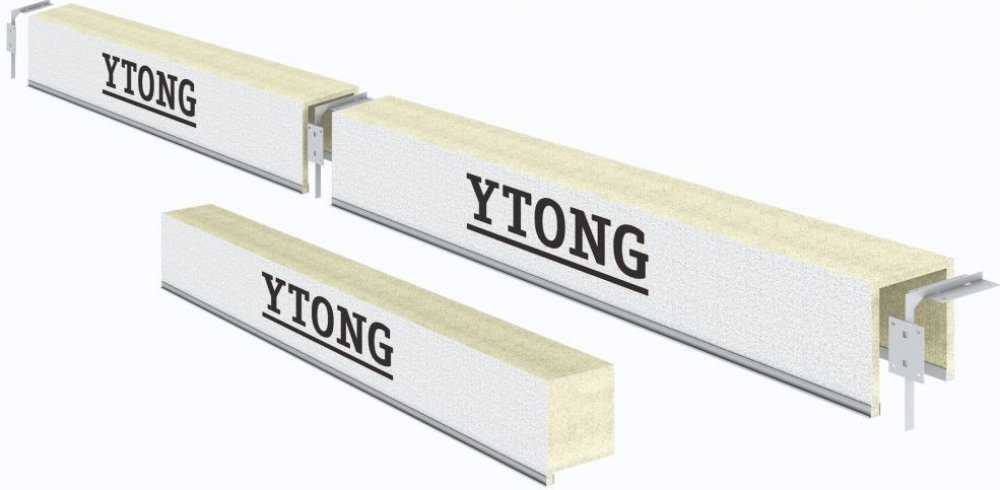

YTONG Žaluziový kastlík 3,00 m

Systémové řešení Ytong pro bezproblémovou dodatečnou montáž venkovních žaluziíVhodný pro většinu venkovních žaluzií na trhu, vyvíjeno s výrobci žaluziíVoděodolný, trvanlivý, neobsahuje žádné škodlivé chemické látkyVýrobek je omítatelnýJednoduchá montáž – lehký výrobek, v typizovaných délkách, možné úpravy délek přímo na stavběVhodný pro použití v nízkoenergetických a pasivních domechEstetické řešení – stejný povrch jako okolní fasáda Detail uložení kastlíku v nadpraží Norma/předpisTechnická specifikace č. 020 – 036070 Popis výrobku a použitíPodomítkový samonosný žaluziový kastlík je speciálně vyvinutý pro zabudování do systémového řešení Ytong a tvoří schránku pro dodatečnou montáž venkovní stínicí techniky – žaluzií. Žaluziový kastlík – segment je univerzální prodlužovací kus bez čel. Kastlík je vyroben z Purenitu®, materiálu na polyuretanové bázi z tvrdé pěny PIR. Standardní výška kastlíku umožňuje montáž žaluzií výšky běžně cca 2 500 až 2 800 mm, výška žaluzie je dána typem žaluzie. Důležitá upozorněníŽaluziový kastlík není nosný. Pro vytvoření nosného nadpraží otvoru je nutné použít prefabrikované systémové nosné překlady nebo vytvořit železobetonové překlady na stavbě s pomocí prvků ztraceného bednění. V tom případě lze kastlík použít pro uložení těchto bednících prvků, ale musí být sám montážně podepřený (viz tabulka základní údaje). Montážní podepření lze odstranit až po předepsané době – viz normy pro provádění betonových konstrukcí. Z důvodu ochrany povrchu kastlíku se betonáž monolitického překladu provádí do systémového ztraceného bednění (YQ U profily, příp. tvárnice pro obezdívky). Rozměrové toleranceDélka: ± 2 mm, šířka, výška ± 1 mm ZpracováníŽaluziový kastlík je dodáván v sadě včetně kotev pro uchycení do nosné konstrukce. Žaluziový kastlík – segment je dodáván včetně spojek segmentů. Sady neobsahují materiál pro montáž žaluzií a materiál pro uchycení kotev k nosné konstrukci.Délka kastlíku se navrhuje podle světlé šířky otvoru. Pokud světlost otvoru neodpovídá standardní délce kastlíku, použije se kastlík první větší délky nebo kastlík složený ze segmentů. Segmenty se spojují pomocí přiložených spojek. Délku přesahu čelní desky je možné upravit na potřebnou míru seříznutím. Úpravu podomítkové lišty lze snadno provést pilkou na železo nebo úhlovou bruskou. Kastlík lze řezat pilkou na dřevo. Montណaluziový kastlík se do jednovrstvého zdiva zabudovává současně při montáži nadpraží otvoru v kombinaci se systémovými prvky, a to nosnými překlady nebo prvky ztraceného bednění. Kastlík se současně prošroubuje s nadpražím přes podložky s vnějším průměrem 20 mm hmoždinkami ve vzdálenosti max. 800 mm.Průměr a délka hmoždinek je závislá na materiálu podkladu. Pro bezproblémovou montáž žaluzií je nutné dodržet výšku hlavy vrutu s podložkou max. 6 mm. Při kombinaci s prvky ztraceného bednění je nutné kastlík před betonáží montážně podepřít. Počet podpěr je závislý na světlosti otvoru. V případě zdiva se zateplením se kastlík montuje dodatečně k již hotovému nadpraží po osazení výplní otvorů před nebo současně se zateplováním fasády. Kastlík se kotví na fasádu ve vzdálenosti po max. 800 mm. Reakce na oheňČSN EN 13501-1 D-s3,d0 Povrchové úpravyPřed nanášením omítek je nutné povrch kastlíku opatřit cementovým lepícím tmelem typu C2 s přesahem min. 10 cm, do kterého je vložena armovací síťovina. Aby se zabránilo praskání omítek, je nutné také u každého rohu okna i dveří aplikovat druhou vrstvu tkaniny v diagonálních pásech 30 × 50 cm.Vnější omítka:Ytong tepelněizolační vnější omítka – systémová omítka na zdivo Ytongnebo Lehké omítky určené pro pórobeton, paropropustné a vodoodpudivéDoporučené vlastnosti:– objemová hmotnost cca 800 až 1 200 kg/m3,– pevnost v tlaku 2 až 5 MPa,– pevnost v tahu za ohybu >= 0,5 MPa,– přilnavost >= 0,2 MPa,– nasákavost w
