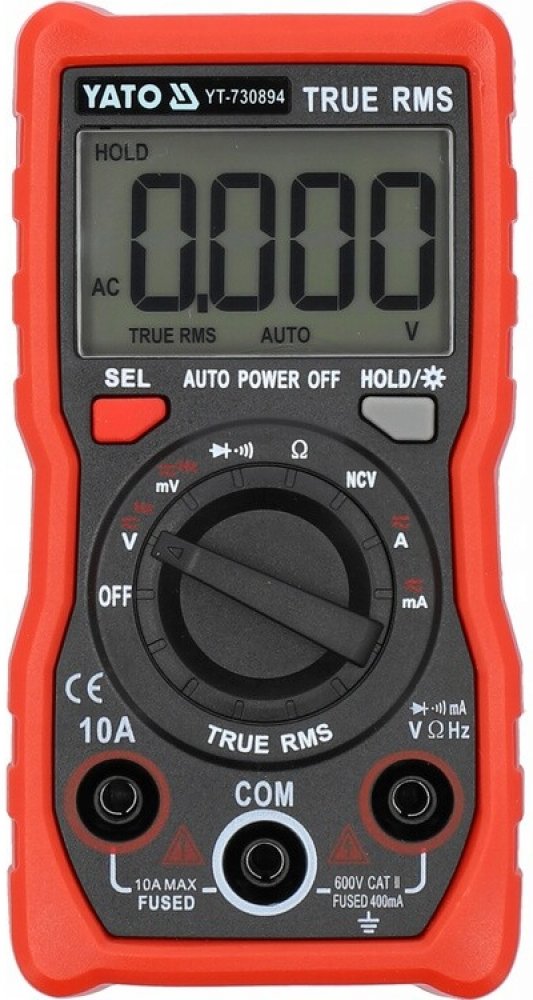

Yato YT-730894

DIGITÁLNÍ MĚŘIČ TRUE RMS LCD 4000
YATO YT-730894
Univerzální měřič s funkcí TRUE RMS a automatickým rozsahem pro každé měření. Umožňuje provádět základní i pokročilé měření elektrických veličin.
Měřič má velký podsvícený LCD displej a rychlý a přesný měřicí systém. Pevné pouzdro je vybaveno červeným pouzdrem z PVC, které omezuje riziko poškození při pádu a díky své protiskluzové struktuře vyklouznutí z rukou.
Základní měření:
- střídavé napětí: A.C. 0-600 V, TRUE RMS (40-1000 Hz)
- stejnosměrné napětí: D.C. 0-600 V
- intenzita střídavého proudu: A.C. 0-10 A, TRUE RMS (40-1000 Hz)
- intenzita stejnosměrného proudu: D.C. 0-10 A
- odporu: 0-40 M?
- test diody: IF 0,3 mA, UR 2,3 V
- test kontinuity obvodu: 0-50 ?
Dodatková měření:
- frekvence: 0-3 MHz
- bezkontaktní detekce střídavého napětí: NCV
Přesnost měření:
Příklad stanovení přesnosti pro měření střídavého napětí AC. Výpočet pro výsledek měření 235 V:
- přesnost měření měřiče YT-730894 pro tento rozsah je: ±(1% + 3), rozlišení 0,1 V
- výpočet chyby měření vzorec: (výsledek měření x 1%) + 3 x rozlišení
- výpočet: (235 x 1%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V
Skutečný výsledek s přihlédnutím k chybě měření pro indikaci 235 V = 235 ± 2,65 V
- výsledek s přihlédnutím k chybě měření pro indikaci měření stejnosměrného napětí: 12 V = 12 ± 0,09 V
- výsledek s přihlédnutím k chybě měření pro indikaci měření intenzity střídavého proudu: 8 A = 8 ± 0,15 A
Tabulka s rozlišením a přesností pro dané měření je uvedena v návodu k použití.
Vlastnosti:
- TRUE RMS – měřič zobrazuje skutečnou efektivní hodnotu napětí/intenzity střídavého proudu. Na rozdíl od průměrovacích měřičů ukazují zařízení TRUE RMS správnou hodnotu nejen pro sinusový průběh, ale také pro deformované sinusové průběhy, např. vyššími harmonickými nebo čtvercovými či trojúhelníkovými průběhy. Povinná funkce všude tam, kde se v obvodu objevují impulsní napájecí zdroje, měniče motorů, instalace HVAC apod.
- NCV – bezkontaktní detekce střídavého napětí indukční metodou. Měřič detekuje přítomnost napětí v izolovaném kabelu pomocí senzoru NCV na čele zařízení
- AUTO – automatické přizpůsobení rozsahu měření (stačí jedno měření), spouští se standardně. V případě měření neznámých hodnot pomocí měřiče s ruční změnou rozsahu pomocí otočného knoflíku je třeba provádět měření postupně od největšího rozsahu až po rozsah, který poskytuje nejpřesnější výsledek – v opačném případě riskujeme poškození zařízení.
- SEL – změna režimu měření, např. z měření střídavého napětí na DC
- HOLD – zachování aktuálně naměřené hodnoty na displeji

Další informace:
- LCD displej, maximální zobrazovaný výsledek: 3999
- podsvícení obrazovky
- zvukový signál při testu kontinuity obvodu pro odpor nižší než 50 ?
- automatické přepínání testu diody na test kontinuity při odporu obvodu pod 50 ? (není možné nastavit měřidlo pouze na test diody)
- měřící sondy o délce 12 cm
- délka kabelu včetně sond: 80 cm
- průměr kabelu včetně izolace: 3 mm
- izolace vodičů: PVC
- konstrukce s ochranou proti přetížení
- pouzdro z ABS plastu
- automatické vypnutí měřiče po 15 minutách nečinnosti (možnost vypnutí této funkce)
- na zadní straně krytu je zabudovaná LED dioda pro podsvícení např. místa měření
- indikátor nízkého stavu baterie
- napájení: 2 baterie 1,5 V (AA)
Podrobné informace:
- Měření střídavého napětí: 0-600 V a.c.
- Měření stejnosměrného napětí: 0-600 V d.c.
- Střídavý proud: 0-10 A
- Stejnosměrný proud: 0-10 A
- Měření odporu: 0-40 M?
- Měření frekvence: 0-3 MHz
- Test kontinuity obvodu: 0-50 M?
- Test diody: ano
- TRUE RMS: ano
- Data Hold: Ano
- Bezkontaktní detekce střídavého napětí NCV: ano
- Rozměry: 120x60x30 mm
- Materiál: ABS
- Typ displeje: LCD
- LED podsvícení: ano
- Rozsah zobrazení: 4000
- Zvukový signál: ano
- Automatický rozsah měření: ano
- Frekvence vzorkování: 3krát za sekundu
- Automatické vypnutí: 15 minut
- Indikátor slabé baterie: ano
- Napájení: bateriové
- Typ baterie: 2x1.5V; AA
- Rozsah provozní teploty: 0 ~ 40 °C
- Relativní provozní vlhkost Rh: < 75 %
- Teplota skladování: -10 ~ +50 °C
- Hmotnost: 0.115 kg
