YATO YT-73081
Yato multimetry

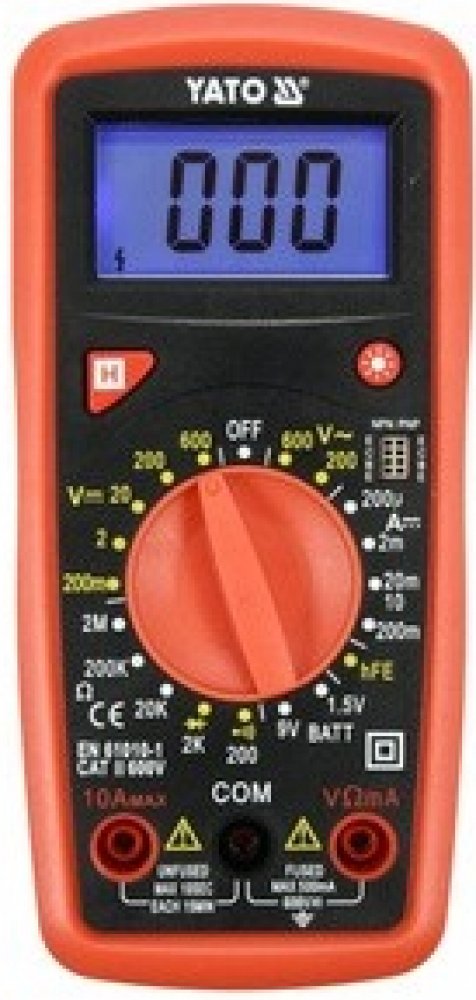

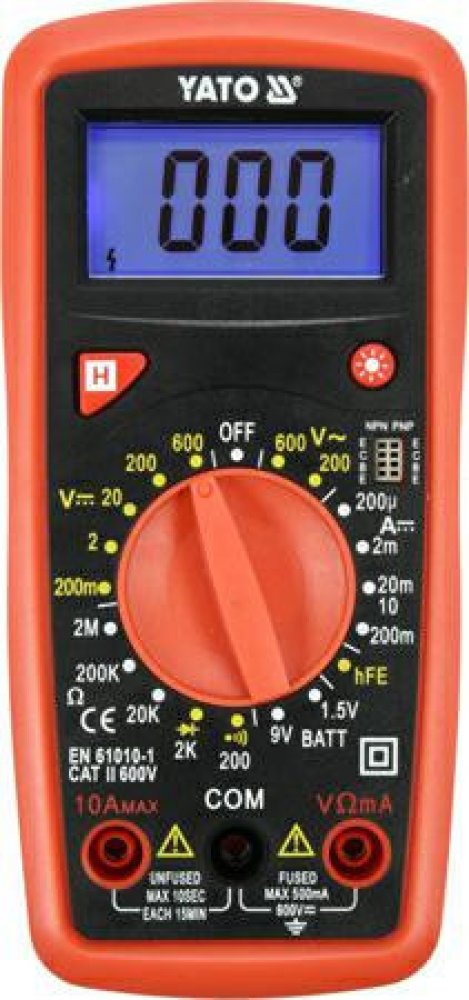

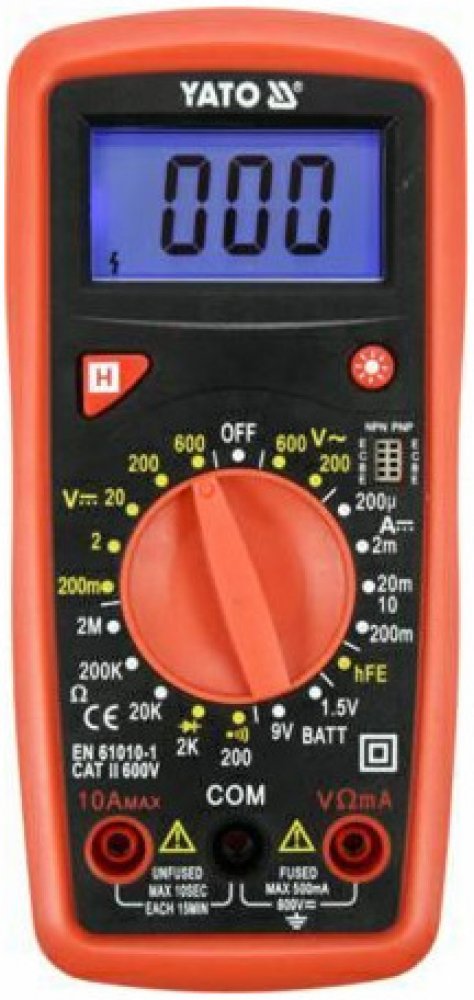

Univerzální měřič YT-73081 s manuálním rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Doplňkovou a užitečnou možností je test 1,5V a 9V baterie, kterým zkontrolujeme napětí testované baterie při zátěži, pomůže posoudit její stav a vyloučit či potvrdit nutnost výměny.
ZÁKLADNÍ MĚŘENÍ
Měření střídavého napětí: AC 0-600V
Měření DC napětí: DC 0-600V
Měření stejnosm...
Univerzální měřič YT-73081 s manuálním rozsahem pro každé měření umožňuje provádět základní i pokročilá elektrická měření. Doplňkovou a užitečnou možností je test 1,5V a 9V baterie, kterým zkontrolujeme napětí testované baterie při zátěži, pomůže posoudit její stav a vyloučit či potvrdit nutnost výměny.
ZÁKLADNÍ MĚŘENÍ
Měření střídavého napětí: AC 0-600V
Měření DC napětí: DC 0-600V
Měření stejnosměrného proudu: DC 0-10A
měření odporu: 0-2MΩ
test diody: I F 1mA, U R 2,4V
test kontinuity: 0-100Ω
DOPLŇKOVÁ MĚŘENÍ
Test tranzistoru hFe: 0-1000, vestavěná testovací patice
Test 1,5V baterie se zátěžovým odporem cca 3kΩ
Test 9V baterie s odporem zátěže cca 900Ω
PŘESNOST MĚŘENÍ
Příklad stanovení přesnosti pro měření střídavého napětí. Výpočet pro výsledek měření: 235V
Přesnost měření měřiče YT-73081 pro tento rozsah je: ± (2% + 10), rozlišení 1V
výpočet chyby měření vzorec: (výsledek měření x 2 %) + 10 x rozlišení
výpočty: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V
Výsledek zohledňující chybu měření pro odečet 235V = 235 ± 14,7V *
výsledek zohledňující chybu měření pro indikaci měření stejnosměrného napětí: 12V = 12 ± 0,146V
Tabulku s rozlišením a přesností pro dané měření naleznete v uživatelské příručce.
* Měřič YT-73081 nemá funkci měření skutečné efektivní hodnoty, proto výše uvedený výsledek představuje skutečnou efektivní hodnotu napětí střídavého napětí pouze pro správný sinusový průběh.
VESTAVĚNÉ FUNKCE
Test baterie 1,5 a 9V - měřič při testu odebírá z baterie malé množství proudu, díky čemuž získáme 100% informací potřebných k posouzení, zda daný zdroj bude schopen napájet naše zařízení. Pro úplnou informaci je dobré nejprve změřit stejnosměrné napětí a poté výsledek porovnat s hodnotou z testu baterie. Příliš velký pokles nebo nízké napětí je jasným signálem, že je třeba vyměnit napájecí zdroj
DATA HOLD [H] - uložení aktuálně naměřené hodnoty na displej
DODATEČNÉ INFORMACE
LCD displej, maximální zobrazený výsledek: 1999
podsvícení obrazovky
akustický signál při testu průchodnosti obvodu pro odpor pod 30Ω

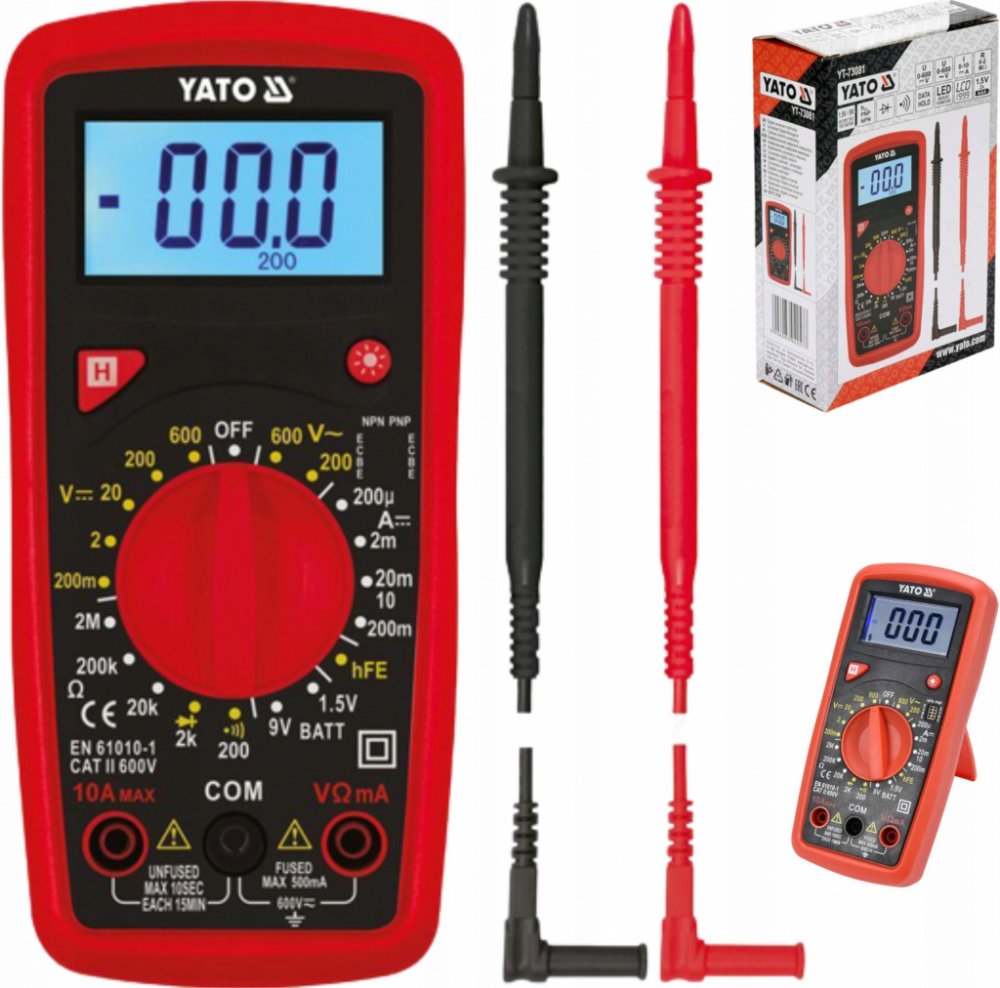

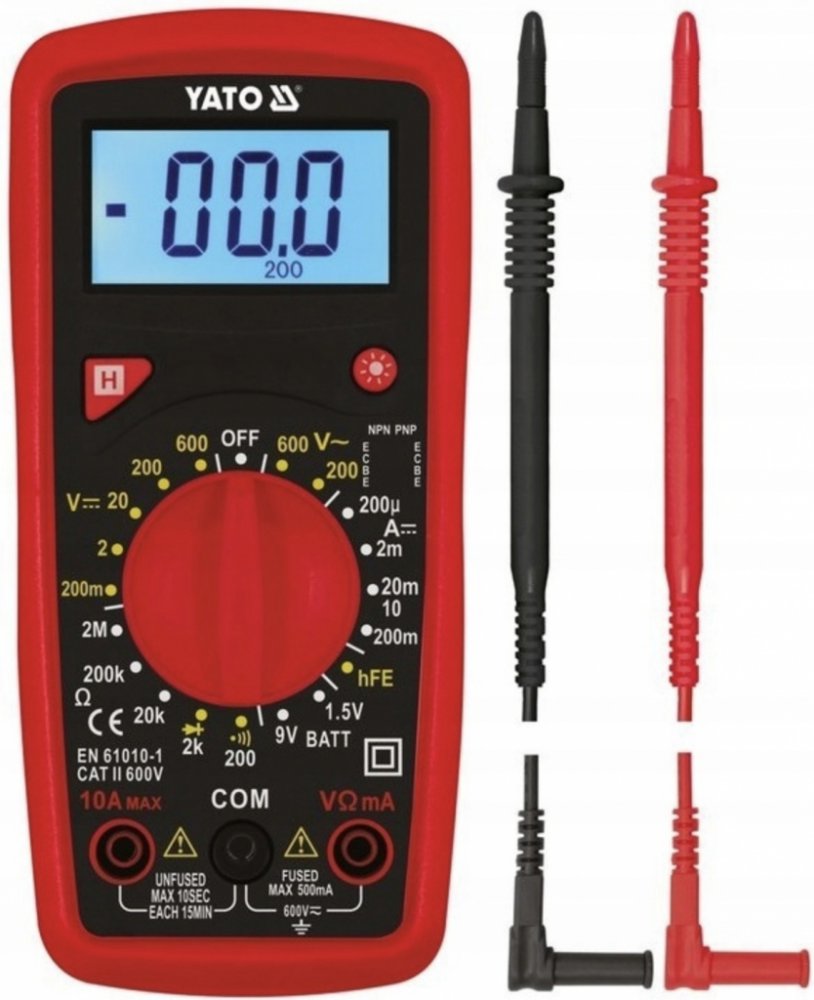

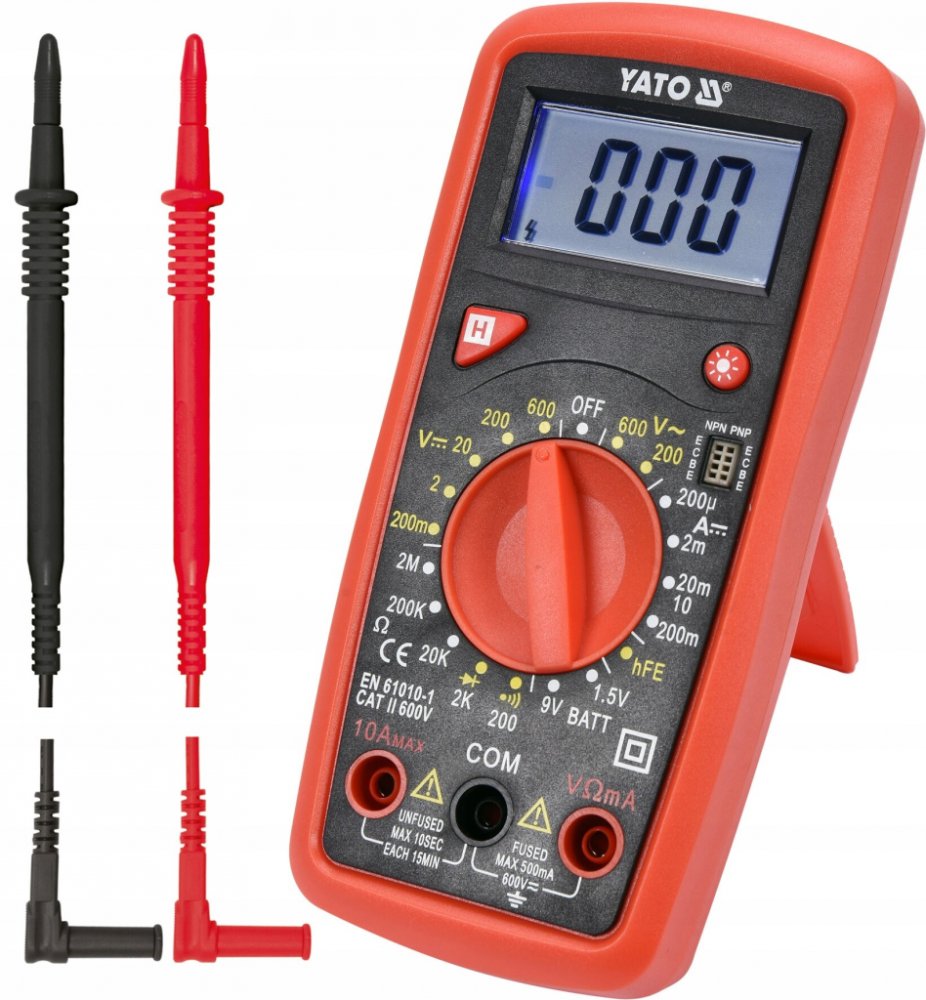

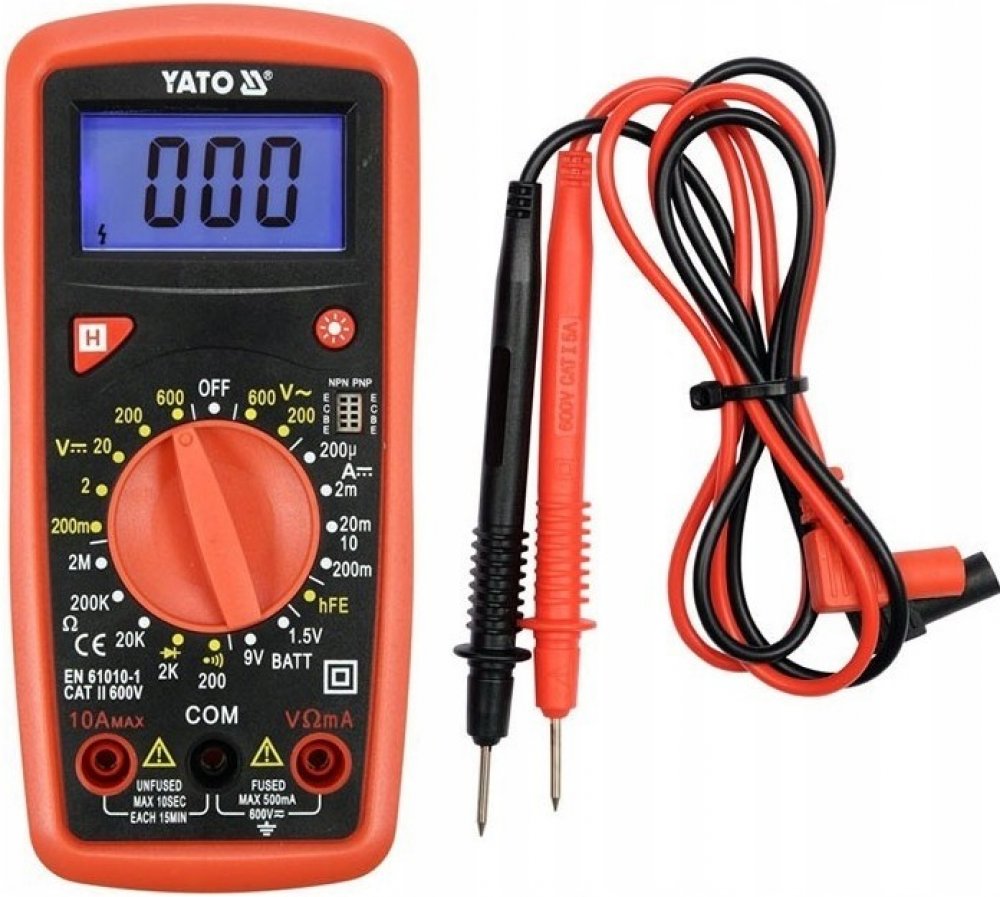

včetně měřicích sond
konstrukce s ochranou proti přetížení pro měření malých proudů, bez pojistky pro měření proudu do 10A
pouzdro z ABS plastu + tzv pouzdro, tedy pryžové pouzdro, které chrání měřidlo proti mechanickému poškození
automatické vypnutí měřiče po 15 minutách
indikátor slabé baterie
napájení: dvě 1,5V (AAA) baterie
.
