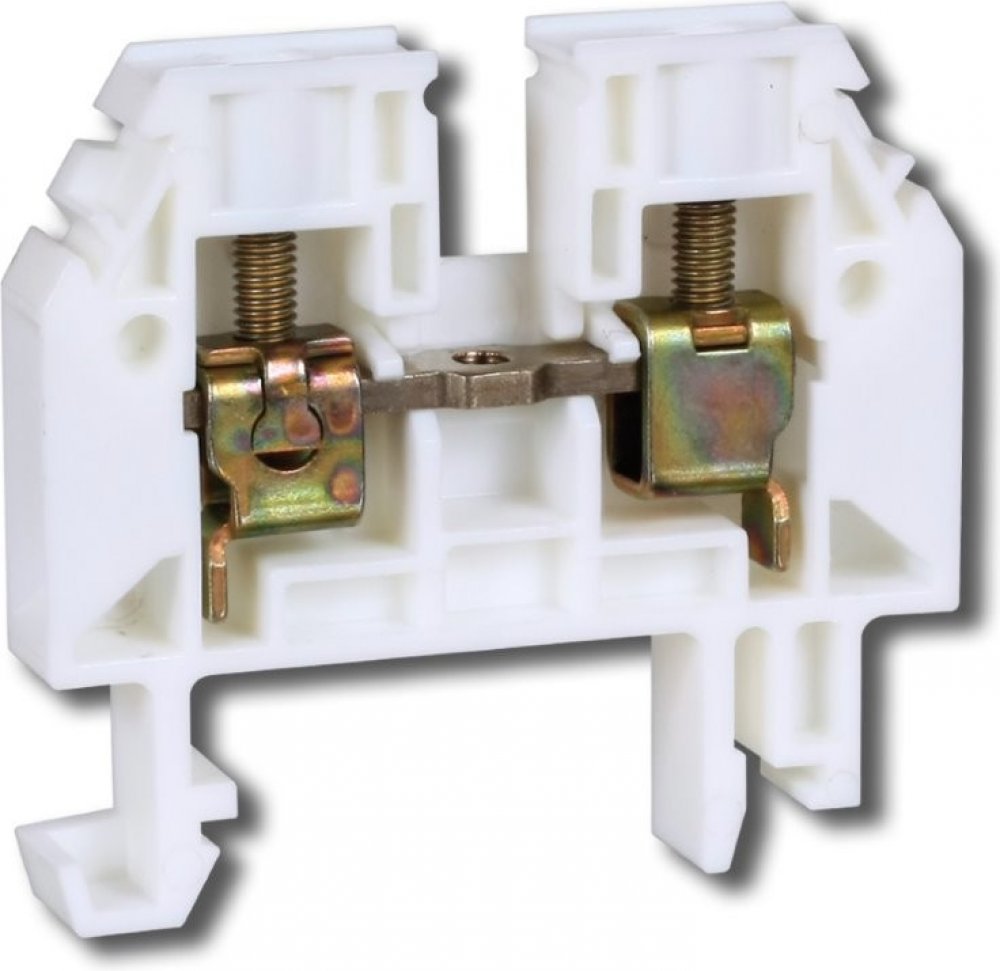

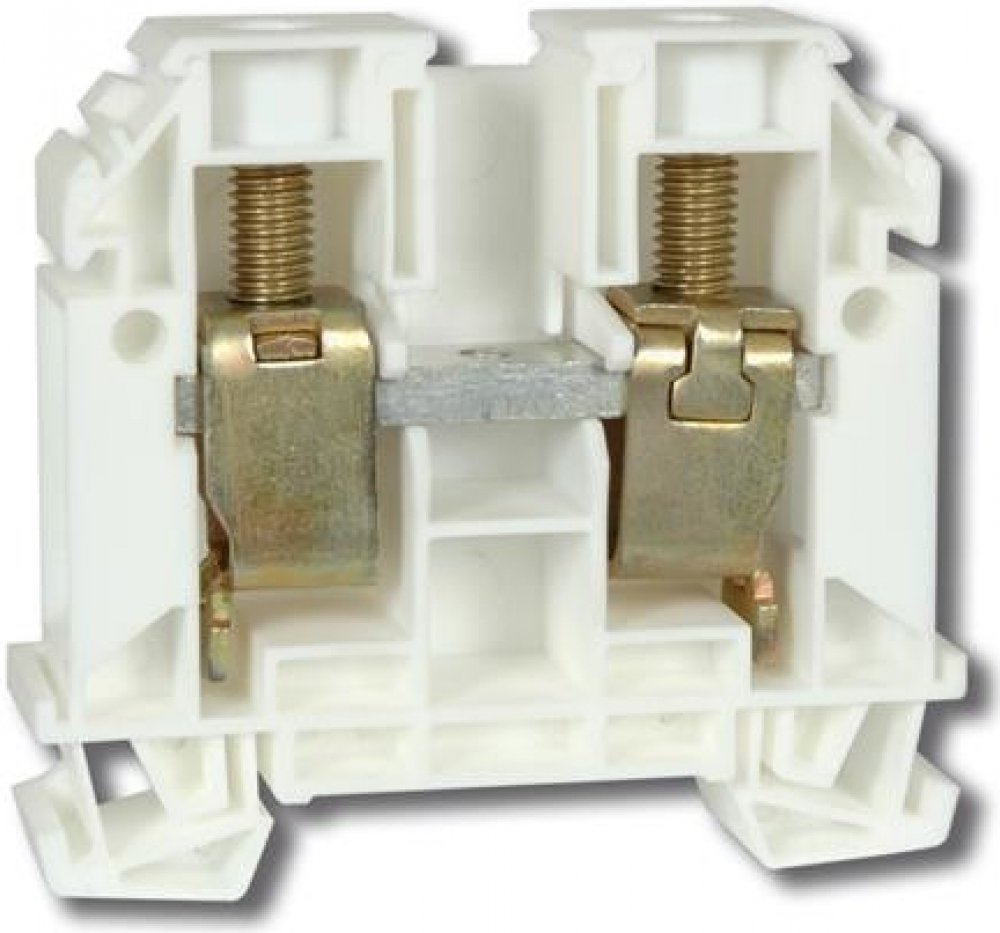

Xtend RSA 35 A na DIN lištu, bílá A171111

XTEND SOLARMI ŘADOVÁ SVORKA RSA 35 A
Řadové svorky RSA jsou určeny do všech segmentů elektrotechnického průmyslu pro
spojování elektrických obvodů malého a nízkého napětí měděnými, eventuálně
hliníkovými vodiči. Svorky je možné označit průběžnými páskami, označovacím
profilem nebo krytkami s výstražnými symboly. Pro účely obecného propojení,
rozvodu polarity či výkonové energie jsou v nabídce různé druhy propojek. Pro
jednoduchou kontrolu napětí až po různé kontroly (např. kontinuity, dielektrické
atd.) jsou v nabídce měřící zdířky. Svorky je možné aplikovat dle ČSN 33
2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2. Řadové svorky RSA 2,5 A
až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 až +105
°C. Svorky mají obecně krytí IP 20 (RSA 35 A a RSA 70 A mají IP 10).
* Připojitelný průřez jemného lankového vodiče bez lisovací koncovky - 4 až 35
mm2
* Připojitelný průřez jednodrátového vodiče - 2,5 až 35 mm2
* Připojitelný průřez vícedrátového vodiče - 4 až 50 mm2
* Způsob montáže - DIN lišta 35 mm (TH 35)
* Třída hořlavosti izolačního materiálu dle UL 94: V0 (samozhášivý plast - bez
halogenů)
* Normy: EN 60947-1 a 60947-7-1
U všech typů je pro spolehlivé upnutí tuhých či ohebných měděných, eventuálně
hliníkových vodičů použito tepelně zušlechtěného ocelového třmenu s galvanickou
povrchovou úpravou (při použití hliníkových vodičů ve svorkách se postupuje dle
technické informace TNI 37 0606). Ohebné vodiče není nutné zakončovat dutinkou.
Jmenovitý průřez: 35 mm
Jmenovitý proud: 125 A
Jmenovité izolační napětí: 1000 V
Krátkodobý výdržný proud: 4200 A
Typ el. připojení: závitová přípojka
Krytí: IP10
Rozměry: 65 x 58,9 x 16,5 mm
Provozní teplota: -40 až +105 °C
MATERIÁL
* plast
* PA 6 (V0)
U typu RSA 35 A je nutno pro dosažení krytí IP 20 použít doplňující
příslušenství - boční krytku v případě, že ve svorce není zapojen vodič nebo je
zapojen vodič průřezu 10 mm2 a menší - jinak má svorka krytí IP 10.
