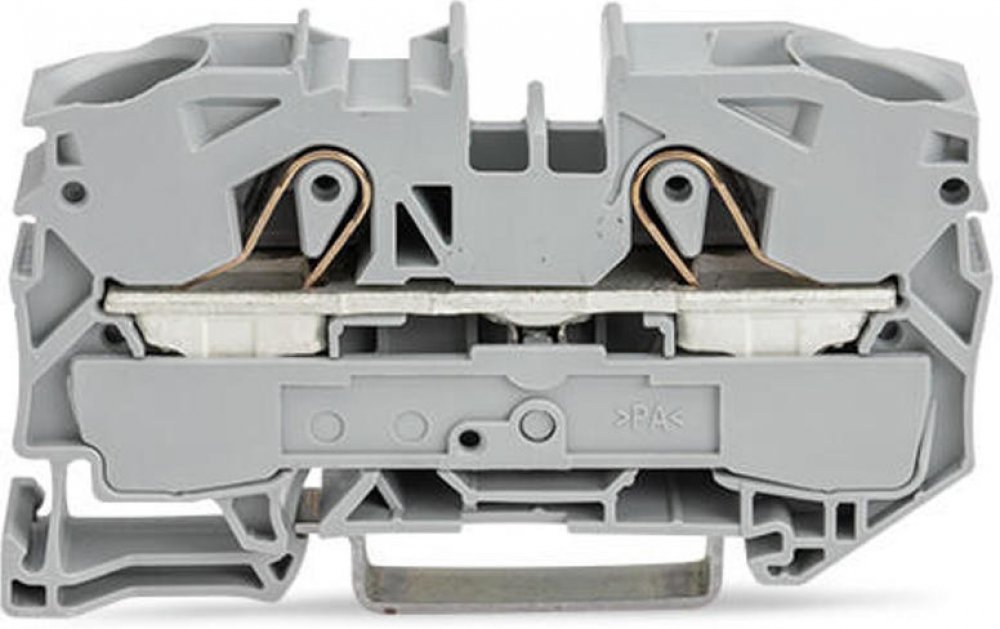

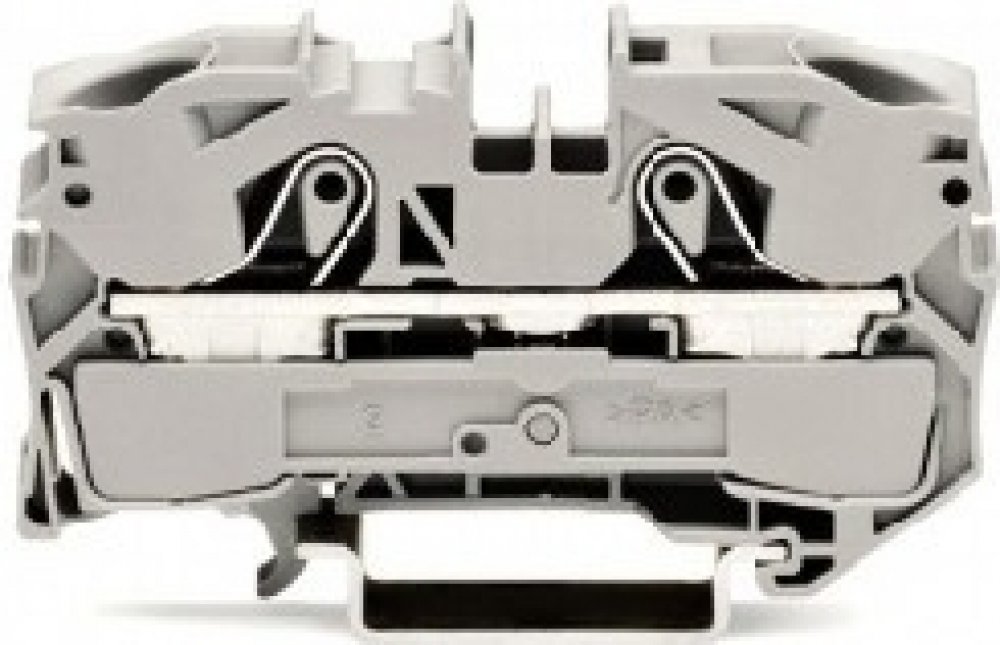

Wago 2016-1201

2vodičová průchozí svorka; 16 mm²; Vhodná pro aplikace Ex e II; Boční a středový popis; Na DIN lištu 35 × 15 a 35 × 7,5; Push-in CAGE CLAMP® Elektrické parametry Jmenovité napětí dle EN (Ex e II): 550 V Jmenovitý proud (Ex e II): 70 A Jmenovitý proud (Ex e II) s můstkem: 67 ARatings per IEC/EN 60664-1 Návrhové napětí (III / 3): 800 V Návrhové rázové napětí (III / 3): 8 kV Jmenovitý proud: 76 A Jmenovitý proud (2): 90 AApprovals per UL 1059 Jmenovité napětí dle UL (skupina použití B): 600 V Jmenovitý proud dle UL (skupina použití B): 85 A Jmenovité napětí dle UL (skupina použití C): 600 V Jmenovitý proud dle UL (skupina použití C): 85 AApprovals per CSA Jmenovité napětí dle CSA (skupina použití B): 600 V Jmenovitý proud dle CSA (skupina použití B): 80 A Jmenovité napětí dle CSA (skupina použití C): 600 V Jmenovitý proud dle CSA (skupina použití C): 80 AÚdaje o připojení Připojovací technika: Push-in CAGE CLAMP® Způsob ovládání: Přímé zasunutí /  Ovládací nástroj Materiály připojitelných vodičů: Měď Jmenovitý průřez: 16 mm² Plný vodič: 0,5 … 16 mm² / 20 … 6 AWG Plný vodič, připojení přímým zasunutím: 6 … 16 mm² / 14 … 6 AWG Jemně laněný vodič: 0,5 … 25 mm² / 20 … 4 AWG Délka odizolování: 18 … 20 mm / 0,71 … 0,79 palec Upozornění (průřez vodiče): V závislosti na charakteristice vodiče může být vodič s menším průřezem také vložen prostřednictvím násuvného zakončení. Celkový počet kontaktních míst: 2 Celkový počet potenciálů: 1 Počet úrovní: 1 Způsob zapojení: Čelní připojeníGeometrické údaje Šířka: 12 mm / 0,472 inch Výška od horní hrany lišty DIN 35: 36,9 mm / 1,453 inch Hloubka 69,8 mm / 2,748 inchMechanické parametry Provedení: Horizontální provedení Způsob montáže: Lišta DIN 35 Úroveň popisování: Středový/boční popisÚdaje o materiálu Barva: Šedá Izolační materiál: Polyamid 66 (PA 66) Požární zatížení: 0,464 MJ Hmotnost: 21,7 gObchodní údaje Produktová skupina: 22 (TOPJOB S) Země původu: DE GTIN: 4017332076494
