Voltcraft VC-32

Voltcraft voltmetry 400.0 V elektroinstalace a revize IP64 pro venkovní použití 10.5 x 7.1 x 3.1 cm cm 0.45 kg

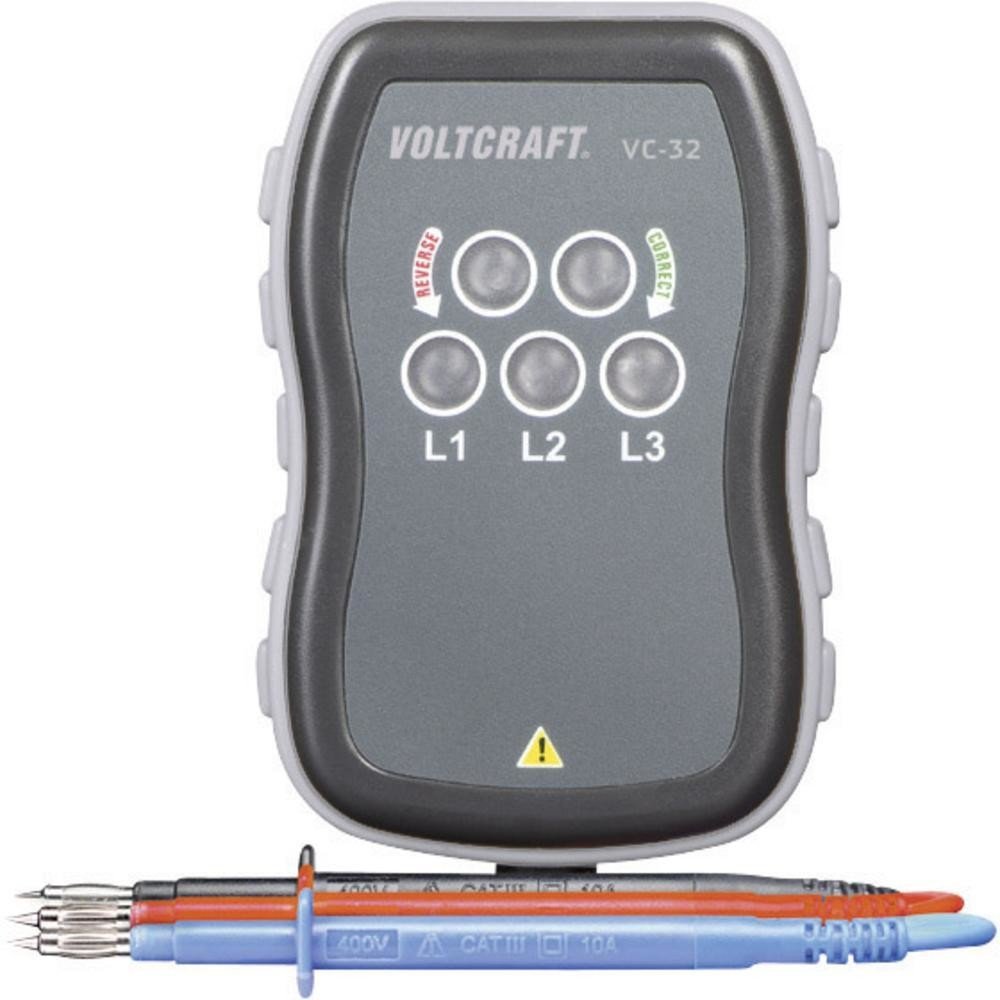

VOLTCRAFT VC-32 | zkoušečka sledu fází | CAT III 440 V
Tento měřící přístroj (tester fází) je vybaven funkcemi
- Kontrola sledu fází (rotace fází)
- Zjištění směru otáčení třífázových motorů
- Indikace přerušení fází
- K přístroji jsou pevně připojeny 3 měřící kabely o délce 80 cm se špičatými měřícími hroty (v barvě černé, červené a modré)
Technické parametry
Kategorie produktu
tester sledu fází
Vstupní napětí
250 až 400 V / CATT III (domovní instalace)
Odběr proudu
cca 5 mA (380 V)
Délka měřicích kabelů
80 cm
Rozměry
105 x 70 x 39 mm (bez hrotů a kabelů)
Hmotnost
cca 450 g
Kontrola sledu a přerušení fází (směru otáčení motoru)
Před každým měřením zkontrolujte správnou funkci přístroje. Proveďte nejprve měření na zdroji napětí (motoru), u kterého znáte jeho přesné zapojení. Pokud se na přístroji nerozsvítí některá z kontrolek, která by měla normálně svítit, pak tento přístroj k dalším měřením nepoužívejte. Měřící kabely držte při měření pouze za jejich izolované rukojeti.
Připojte hroty měřících kabelů k příslušným fázím třífázové sítě. V normálním případě propojte černý měřící kabel s fází „L1“, červený s fází „L2“ a modrý s fází „L3“ (jinak sled tohoto propojení není důležitý).
Podle rozsvícení příslušných kontrolek na zkoušečce zjistíte správnost nebo nesprávnost zapojení fází a směru otáčení motoru následujícím způsobem:
„REVERSE“ = opačný, reverzní (nesprávný) směr otáčení motoru (doleva)
„CORRECT“ = správný směr otáčení motoru (doprava)
