GREEN BOOST MPPT 3000 (120-350VDC) MĚNIČ NAPĚTÍ
Měnič Napětí typu GREEN BOOST MPPT-3000 slouží k napájení topných zařízení přímo ze solárních panelů PV.
Systém je velmi jednoduchý a funkční. Je zapotřebí 4 až 9 klasických PV panelů (250 W – 400 W), které budou zapojeny do série a jejich celkové napětí bude v rozmezí od 120 V do 350 V.
Jak funguje měnič napětí GREEN BOOST MPPT 3000?
Stejnosměrný pr...
GREEN BOOST MPPT 3000 (120-350VDC) MĚNIČ NAPĚTÍ
Měnič Napětí typu GREEN BOOST MPPT-3000 slouží k napájení topných zařízení přímo ze solárních panelů PV.
Systém je velmi jednoduchý a funkční. Je zapotřebí 4 až 9 klasických PV panelů (250 W – 400 W), které budou zapojeny do série a jejich celkové napětí bude v rozmezí od 120 V do 350 V.
Jak funguje měnič napětí GREEN BOOST MPPT 3000?
Stejnosměrný proud produkovaný na panelech, který není vhodný pro přímé napájení topných zařízení, je v měniči přeměněn na střídavý proud, kterým lze napájet zařízení
topení.
Jaká zařízení napájí solární měnič napětí GREEN BOOST MPPT?
- Elektrické bojlery
- Radiátory
- Elektrické ohřívače
- Elektrické rohože
- Podlahové vytápění
INSTALACE

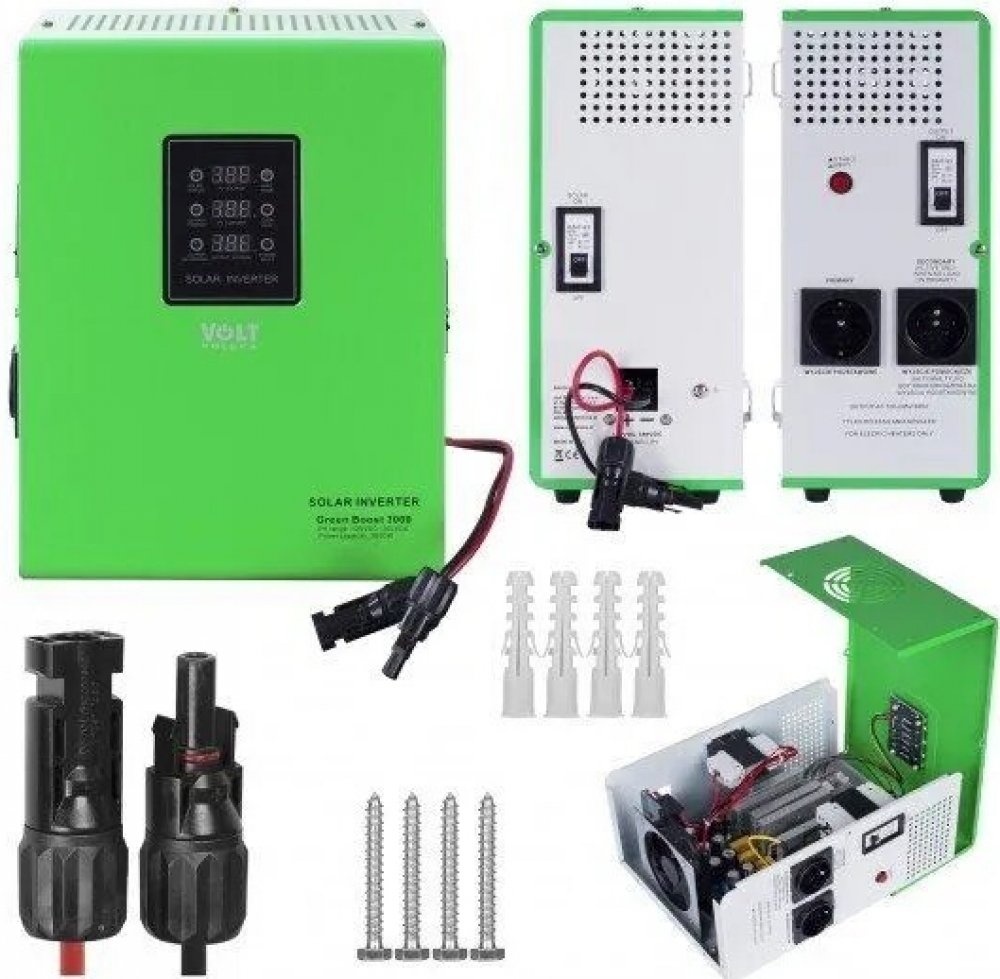

Pro připojení panelů k měniči je nutné použít vhodné kabely pro instalaci PV.
Jejich průřez by neměl být menší než 4 mm. Příliš tenké vodiče způsobí zahřívání a pokles napětí na vstupu měniče.
V krajním případě to povede ke ztrátám v systému nebo k požáru.
Pro správné fungování měniče je potřeba volná cirkulace vzduchu.
Je nepřípustné zakrývat větrací otvory krytu.
To může způsobit přehřátí a poškození zařízení.
Doporučená montáž měniče je ve svislé poloze.
Zařízení je třeba připevnit na nehořlavé povrchy, jako je beton nebo kov.
POUŽITÍ

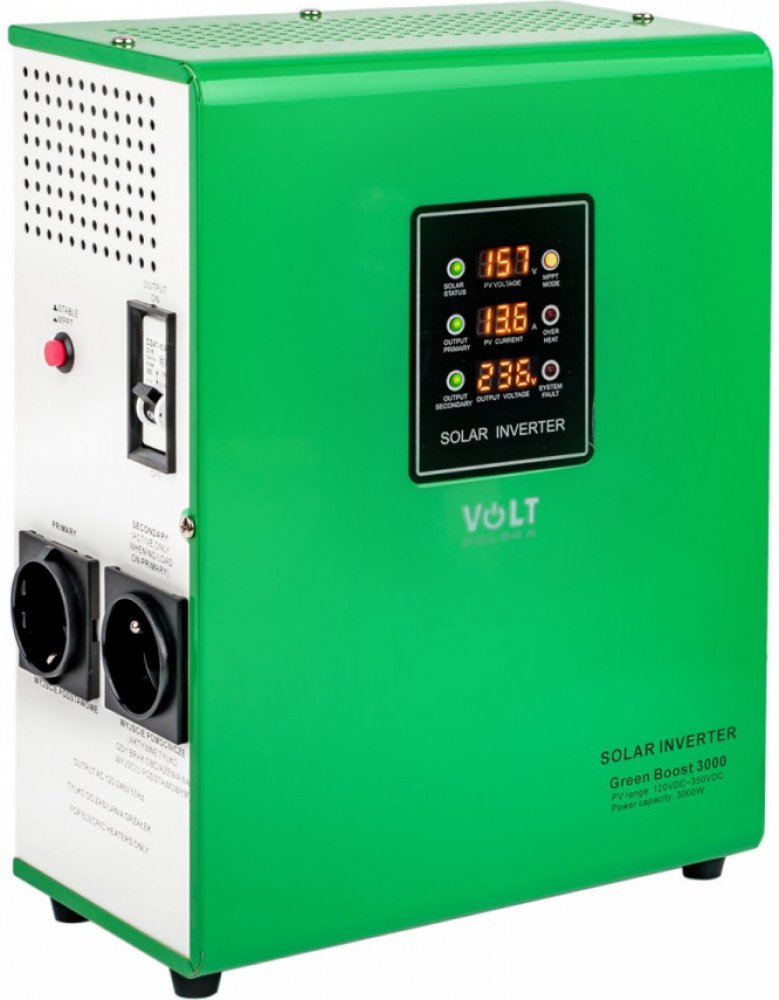

Měnič Napětí Green Boost 3000 má 2 zásuvky síťového napájení typu E.
Označeno 1 a 2. Po připojení napětí z PV instalace (120 V - 350 V) měnič napětí zkontroluje přítomnost přijímačů.
V případě připojení dvou odporových přijímačů bude nejprve napájeno zařízení připojené do zásuvky „1“.
Když přestane odebírat energii, měnič napětí se přepne na napájení zásuvky „2“.
Pokud se však znovu objeví zatížení na zásuvce „1“, zařízení automaticky přeruší napájení výstupu „2“ a spustí napájení výstupu „1“.

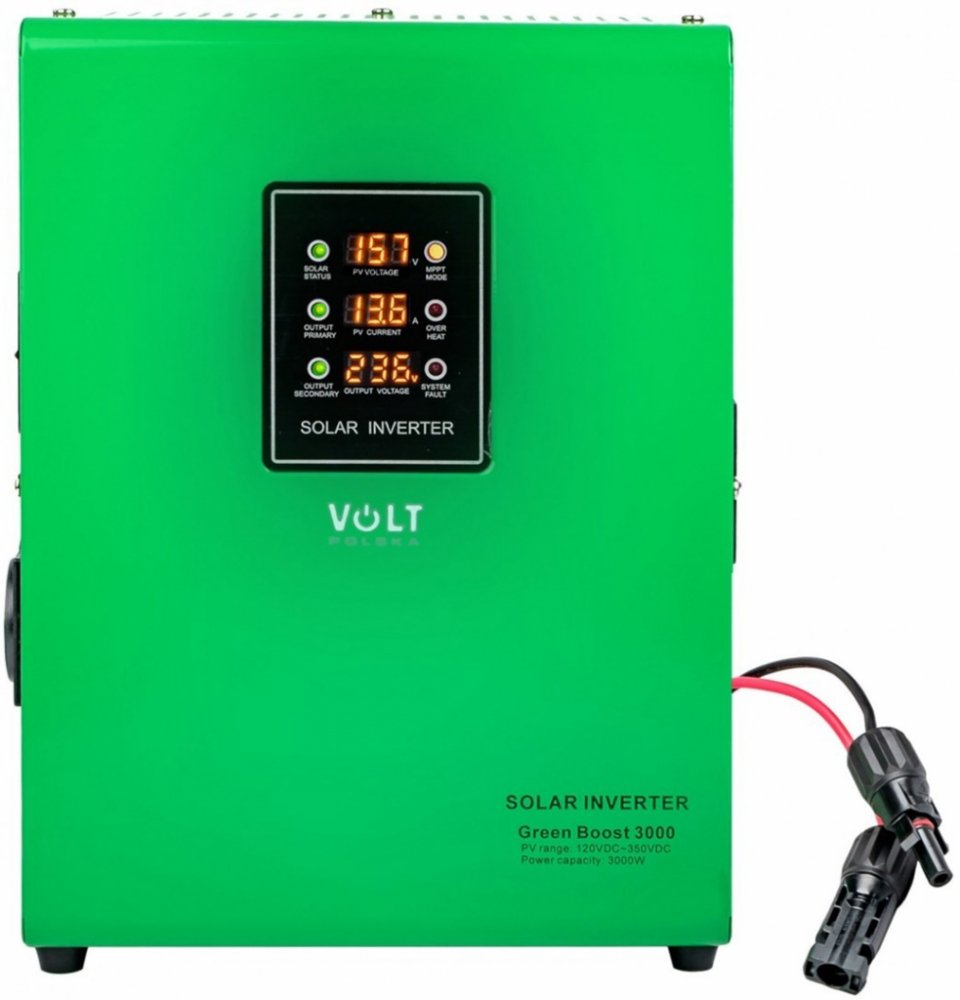

SOLÁRNÍ STAV – když je napětí PV větší než 80 % napětí
jmenovitého zařízení, kontrolka bude svítit. V opačném případě
nehodě, bude mrkat.
OUTPUT PRIMARY – svítí, když funguje zásuvka č.
VÝSTUPNÍ SEKUNDÁRNÍ – svítí, když funguje zásuvka č.
PV VOLTAGE – aktuální vstupní napětí PV
PV CURRENT – aktuální vstupní proud PV
OUTPUT VOLTAGE – stav výstupního napětí, ukazuje aktuální
výstupní napětí měniče
MPPT MODE – svítí, když je zvolen režim provozu MPPT
OVER HEAT – svítí, když se zařízení přehřeje
SYSTÉM FAULT – svítí, když je napětí PV příliš vysoké, nebo
Invertor nefunguje správně (nepřetržité světlo) nebo varuje před přetížením (světlo bliká).
