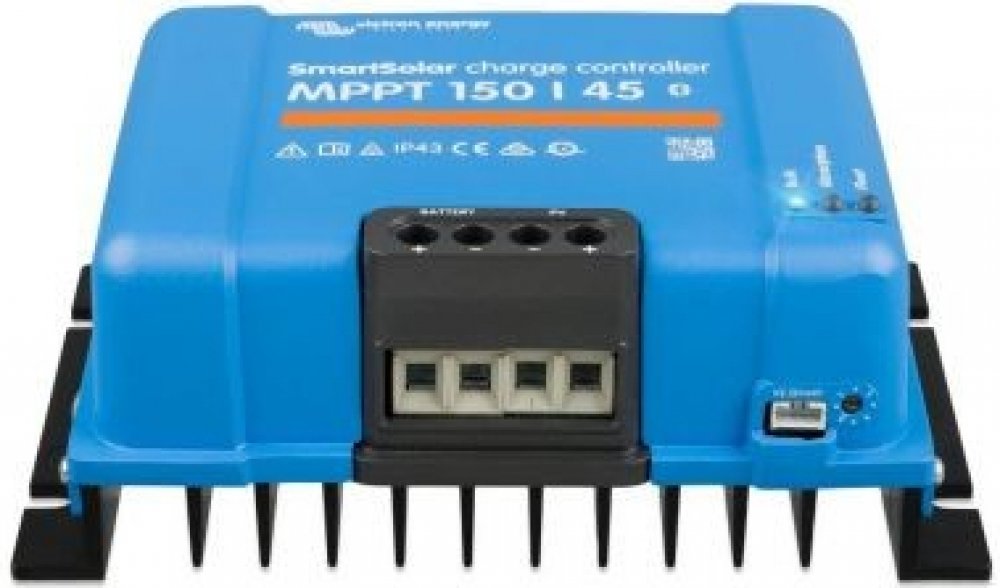

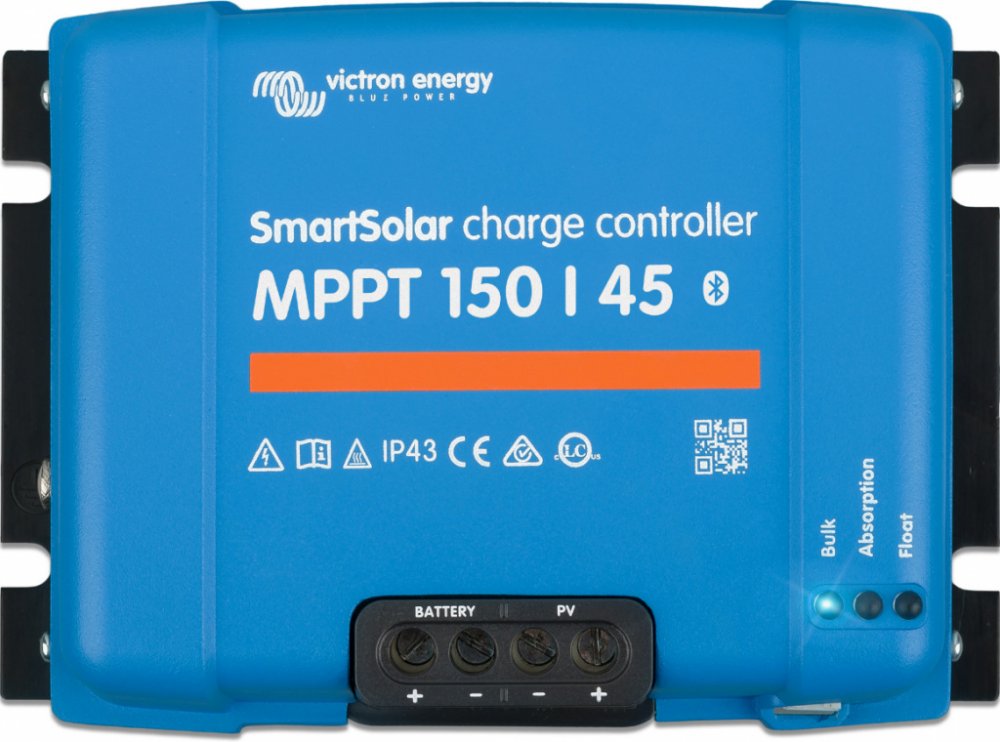

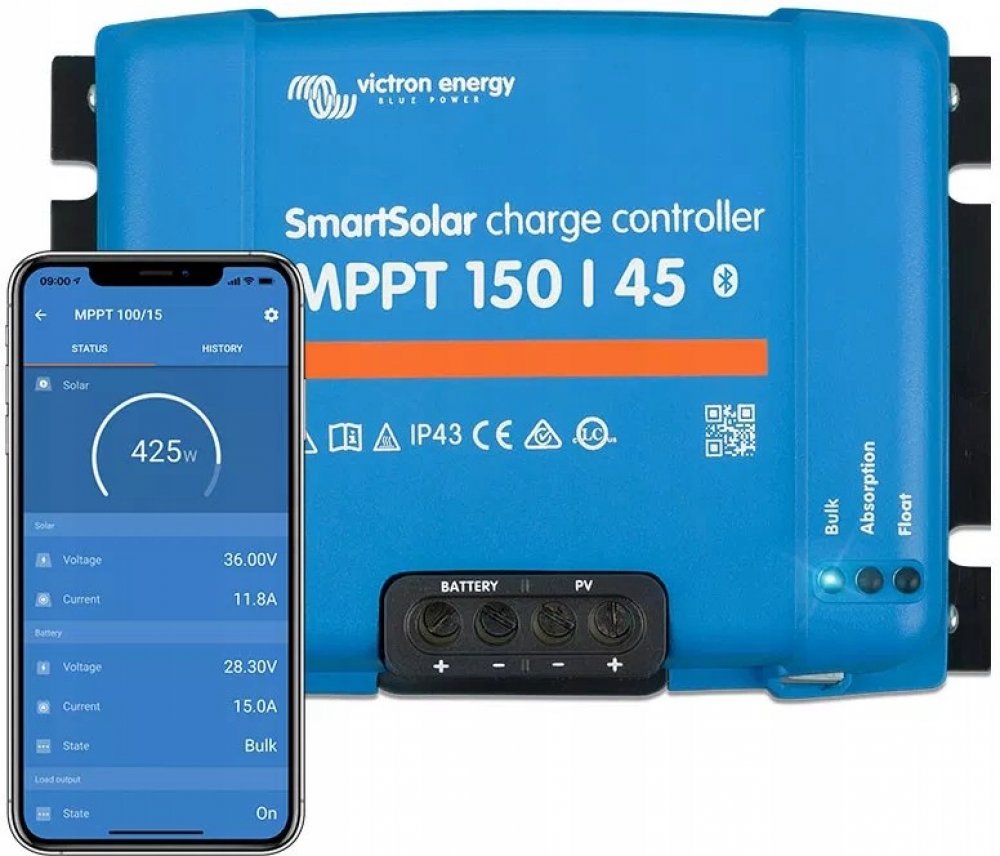

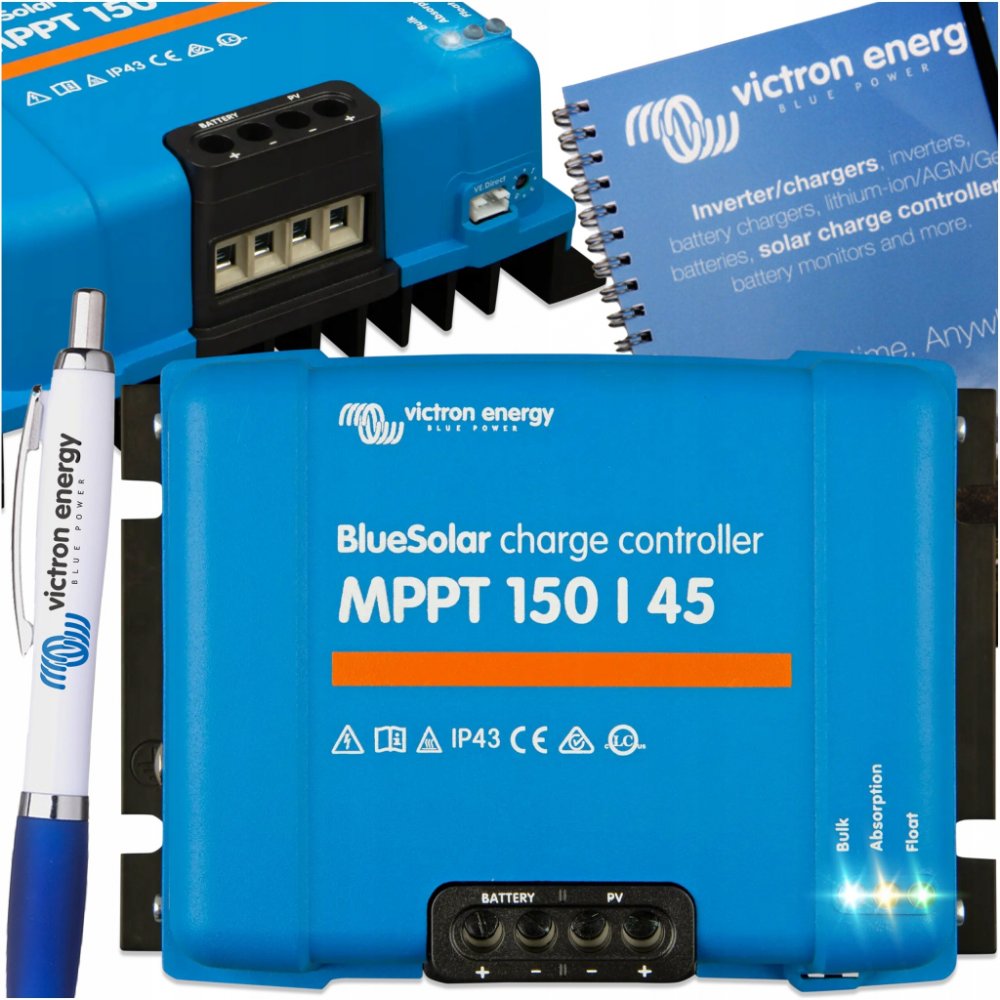

Victron Energy SmartSolar MPPT SCC115045212

Tento výrobek vyhovuje pro použití v dotačním programu Nová zelená úsporám.
Robustní a rychlý MPPT regulátor pro náročné podmínky s napětím panelů až 150 V, maximální nabíjecí proud 45 A. Baterie 12/24/48V, FV max 650/1300/2600Wp. Plná záruka 5 let.
Ultra rychlé MPPT sledování. Zejména při zatažené obloze s kontinuální změnou intenzity osvitu jsou díky tomuto regulátoru solární zisky o 30% vyšší oproti klasickým PWM regulátorům nebo o 10% vyšší oproti pomalým MPPT regulátorům. Obzvláště při částečném zastínění mohou být dány dva i více bodů maximálního výkonu. Běžné MPPT regulátory mají snahu udržovat výkon na lokálním bodu výkonu, což ale nemusí odpovídat optimálnímu (maximálnímu) bodu výkonu.
Regulátor je vhodný pro dobíjení jak olověných, tak i LiFePo4 baterií.
Kompletní a podrobné nastavení regulátoru můžete naprogramovat přes PC s použitím kabelu VE.direct na USB.
Podrobný návod ke konfiguraci naleznete na stránkách Victron Energy: ZDE
Druhou možností je použít Victron MPPT control – displej (viz Související produkty).
Vynikající účinnost až 98%, bez zbytečných energetických ztrát s tichým pasivním chlazením bez větráku.
Adaptivní třístupňové nabíjení:
1. rychlé nabíjení (Bulk)
2. absorpční (Absorption)
3. udržovací (Float).
Výběr z osmi předprogramovaných hodnot absorpčního a udržovacího napětí pomocí otočného přepínače.
Délka absorpce je určována hodnotou napětí před začátkem nového nabíjecího cyklu (ráno). To má pozitivní dopad na plnohodnotné dobití baterie a její životnost.
U 12 V baterie doporučujeme mono nebo polykrystalický panel s minimálním počtem 32 článků. Pro maximální účinnost doporučujeme 72 článků (dva 12 V panely zapojené do série nebo jeden 24 V panel). Maximálně je možné připojit 108 článků – tři 12 V panely zapojené do série. Je tedy možné nabíjet 12 V baterii i panely s pracovním napětím 24 V.
U 24 V baterie doporučujeme mono nebo polykrystalický panel s minimálním počtem 72 článků (dva 12 V panely zapojené do sérii nebo jeden 24 V panel). Maximálně je možné připojit 108 článků – tři 12 V panely zapojené do série.
Maximální povolený výkon panelu u 12 V systémů je 650 Wp, u 24 V systémů 1300 Wp a u 48V systému 2600 Wp. V případě překročení těchto hodnot regulátor automaticky zredukuje přicházející výkon od panelů na přijatelné hodnoty.
Aktivace regulátoru při vyšším napětí z panelů, než je napětí na baterii. Napětí z panelů musí přesáhnout napětí baterie o 5 V, aby začal regulátor pracovat a nabíjet baterii. Regulátor nabíjí až do chvíle, kdy je napětí z panelů o 1 V vyšší než napětí baterie.

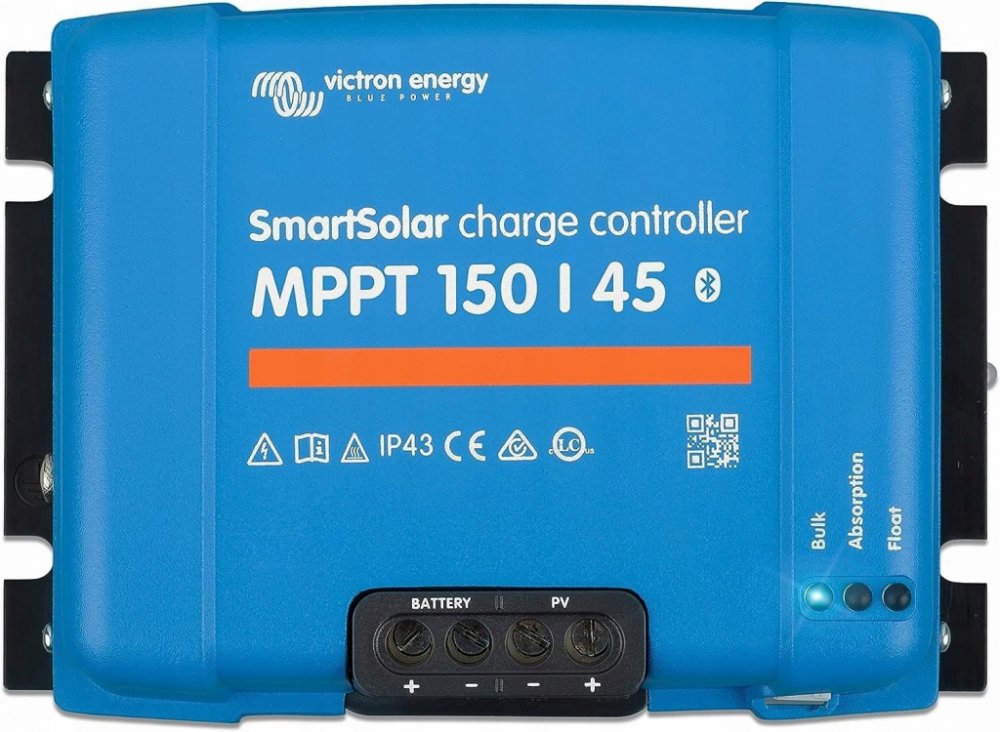

Světelná LED indikace:
- modrá LED dioda Bulk – rozsvítí se, pokud je regulátor napojen na baterii
- žlutá LED dioda Absorption – rozsvítí se po ukončení rychlého (bulk) nabíjení a přechodu do fáze absorpce
- zelená LED dioda Float – rozsvítí se po ukončení absorpčního nabíjení a přechodu na udržovací nabíjení.
Rozšířená elektronická ochrana. Ochrana proti přehřátí, ochrana proti zkratu a přepólovaná FV panelů.
Při montáži vždy nejdříve připojte baterii a až následně fotovoltaické panely.
Při demontáži je postup opačný. Vždy nejdříve odpojte od regulátoru fotovoltaické panely a teprve následně baterii.
Automatická detekce systémového napětí 12, 24 nebo 48V na straně baterií.
Vnitřní teplotní senzor pro teplotní a napěťovou kompenzaci nabíjecího napětí.
Určeno pro vertikální instalaci.
Regulátor nedisponuje výstupem na DC spotřebiče.
Technické údaje:
Pracovní napětí na baterii: 12, 24 nebo 48 V (automatické přizpůsobení)
Maximální proud: 45 A
Maximální výkon FV pole při 12 V: 650 W
Maximální výkon FV pole při 24 V: 1300 W
Maximální výkon FV pole při 48 V: 2600 W
Maximální napětí FV pole naprázdno: 150 V (150V je absolutní maximum při nízkých teplotách, při běžném provozu doporučujeme maximálně 145V)
Maximální účinnost: 98%
Spotřeba energie: méně než 0,035 A při 12 V / 0,02 A při 48V
Absorpční napětí: továrně nastaveno 14,4 V/28,8 V/57,6 V
Udržovací napětí: továrně nastaveno 13,8 V/27,6 V/55,2 V
Nabíjecí algoritmus: adaptivní vícestupňový
Teplotní kompenzace nabíjecího napětí: -16 mV/°C (12 V), - 32 mV/°C (24 V), - 64 mV/°C (48 V)
Ochrana:
- opačné zapojení polarity baterie (pojistka)
- zkrat na výstupu
- vysoká teplota
Rozsah pracovních teplot: - 30 až + 60 °C (plný výstupní výkon do 40 °C)
Vlhkost: 95%, nekondenzující
Barva: modrá (RAL 5012)
Svorkovnice: 35 mm2
Stupeň krytí: IP43 (elektronické součásti), IP 22 (připojovací součásti)
Hmotnost: 3 kg

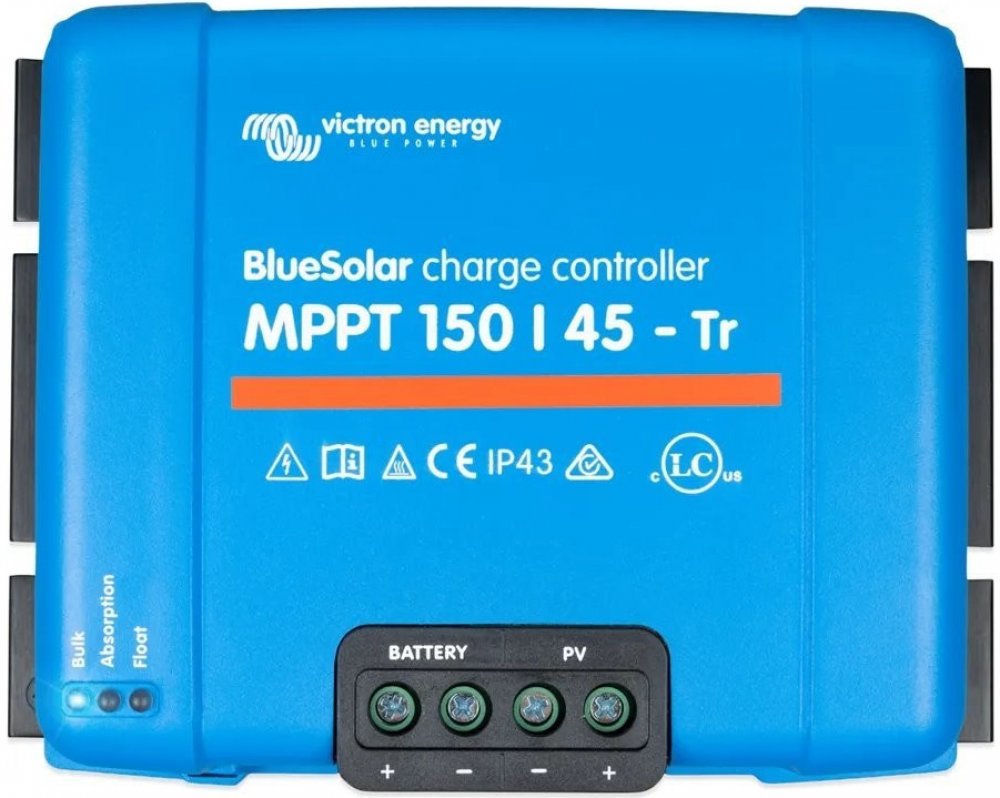

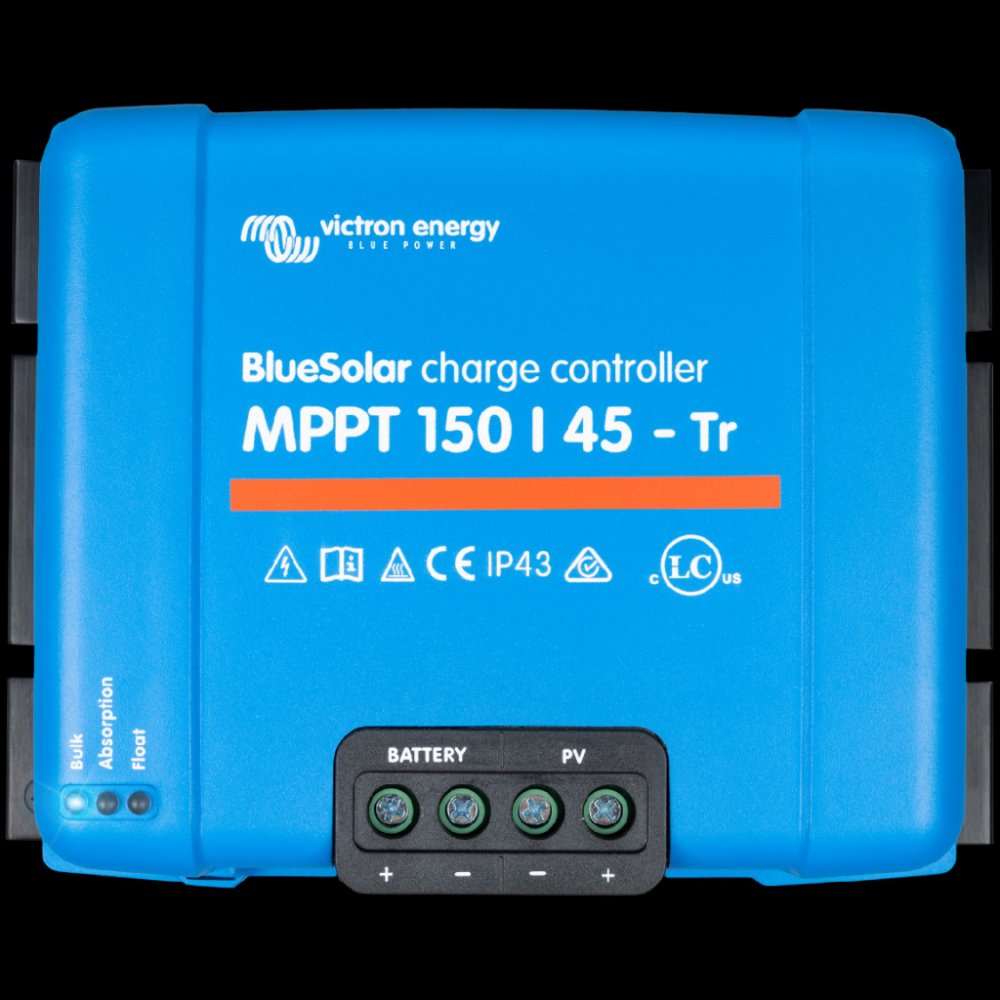

Rozměry Tr model: 185 x 250 x 95 mm (výška x délka x hloubka)
Rozměry MC4 model: 215 x 250 x 95 mm
