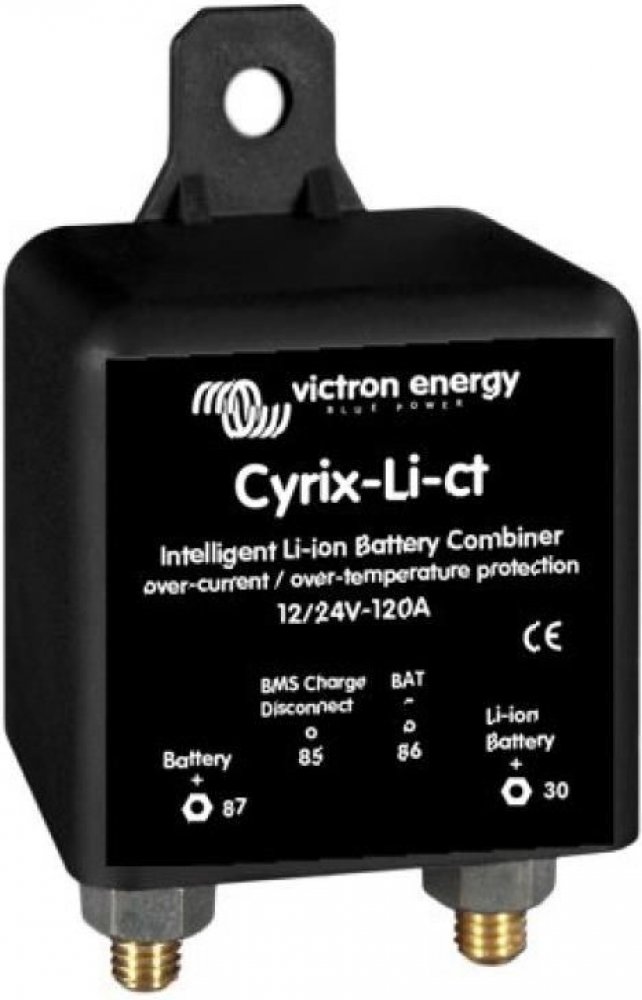

Victron Energy Propojovač baterií Victron - Cyrix-Li-ct 12-24V 120A

Inteligentní propojovač baterií Cyrix-Li-ct řídí propojení dvou různých paralelně spojených baterií ( např. startovací a provozní baterie).
Funkce je obdobná jako u Cyrix-ct, ale tento propojovač umožňuje spojení dvou lithiových (LiFePO4), nebo olověné a lithiové baterie. Model Cyrix-Li-ct je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vypnutí. Jakmile teplota poklesne, Cyrix-ct se automaticky aktivuje.
Příklady použití:
Vzájemné nabíjení startovací a nádstavbové LiFePO4 baterie z alternátoru, nebo FV systému
Nabíjení dvou baterií z jednoho zdroje (po nabití jedné, začne nabíjení druhé)
Rozpojení dvou baterií při poklesu napětí na jedné z nich
Technické parametry:
Zařízení může být použito pouze v instalacích se záporným uzemněním.
Pracovní napětí: 12 nebo 24 V (autodetekce, pro 24V jsou napěťové úrovně vždy dvojnásobné)
Maximální kontinuální proud v systému: 120 A
Spotřeba proudu pokud není zařízení sepnuté: 4 mA
Připojovací napětí (se zpožděním přibližně 4 sekundy): > 13,9 V/
Připojovací napětí (se zpožděním přibližně 30 sekund): > 13,7 V
Připojovací napětí (se zpožděním přibližně 120 sekund): > 13,4 V
Rozpojovací napětí  (se zpožděním přibližně 10 sekund): 13,2V až 13,3 V
Rozpojovací napětí  (bez zpoždění): < 13,2 V
Rozměry bez vývodů: 46 x 46 x 80 mm
Materiál krytu: černý plast
Stupeň ochrany: IP54

Snadná instalace
Zařízení může být použito pouze v instalacích se společným záporným polém.
Umístěte zařízení Cyrix co nejblíže ke startovacímu akumulátoru.
Odpojte záporné póly obou akumulátorů.
Připojte plusové póly akumulátorů ke svorkám zařízení Cyrix označené čísly 87 (startovací) a 30 (Li).
Použijte pojistku mezi přídavný akumulátor a Cyrix.
Připojte záporný pól Cyrixu 86 na společný záporný pol baterií (poblíž startovací baterie).
Připojte kontakt Cyrixu 85 na kladný pol Li baterie.
Znovu připojte záporné póly obou baterií.
