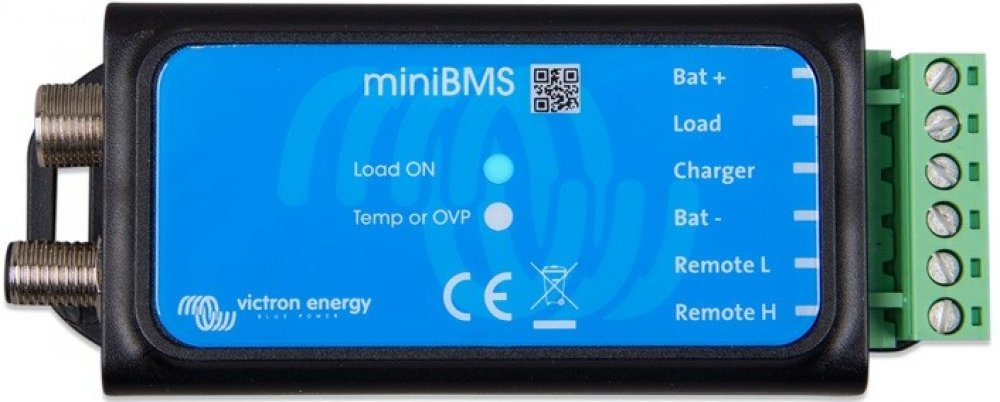

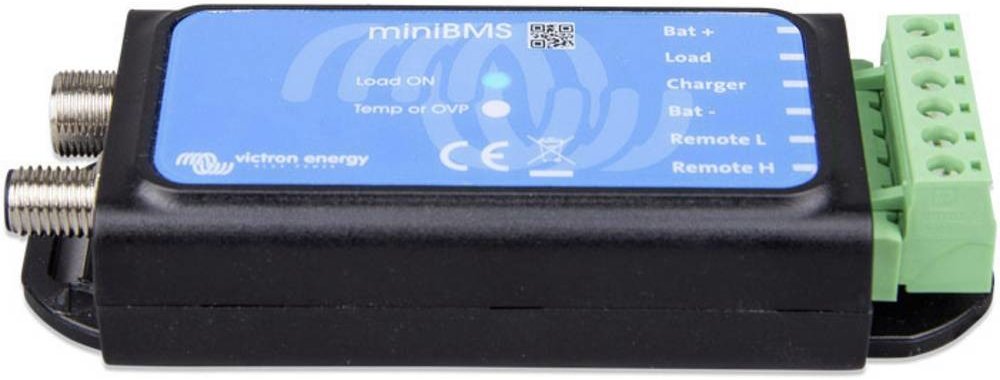

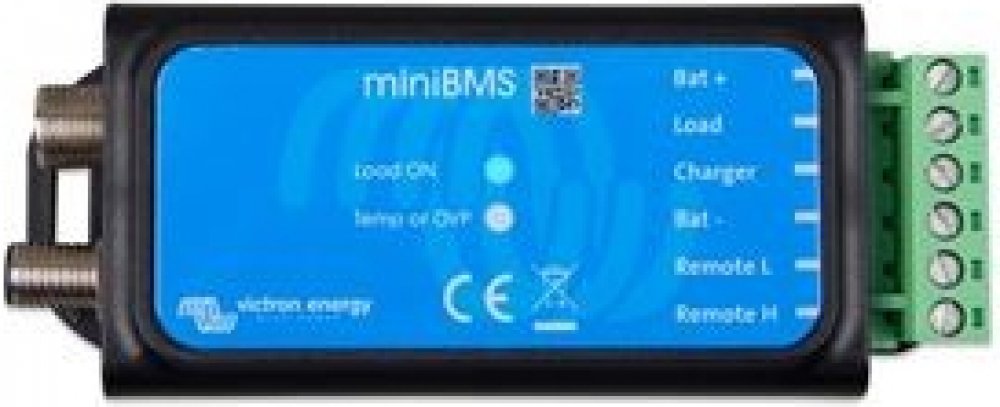

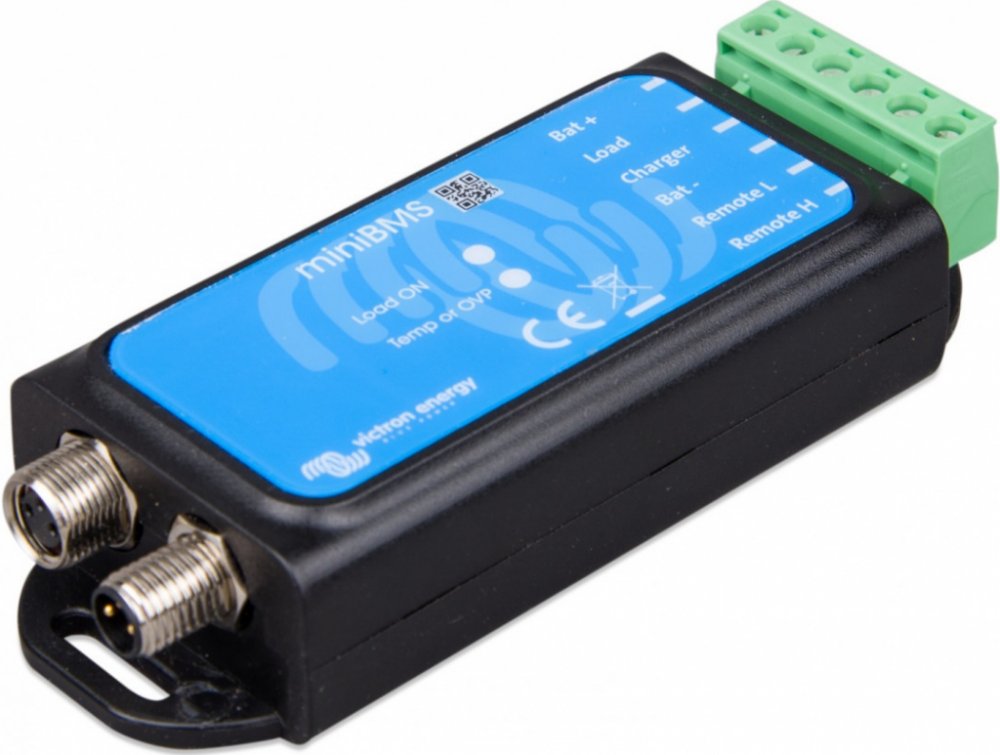

Victron Energy MiniBMS - BMS400100000

Jednodušší a
levná alternativa k VE.Bus BMS

MiniBMS může nahradit VE.Bus BMS v několika
aplikacích. Není však vhodný pro použití s měniči/ nabíječi VE.Bus
MultiPlus a Quattro - nemá rozhraní VE.Bus. MiniBMS je
určen pro použití s bateriemi Victron Energy Smart
LiFePo4 s kruhovými konektory M8.
MiniBMS má dva výstupy, podobně jako VE.Bus BMS.
Výstup pro odpojování
zátěže
Na výstupu ovládání zátěže je v
normálním případě napětí baterie. Maximální proud výstupu: 1A.
Výstup není chráněn proti zkratu.
Výstup lze použít pro ovládání:
Relé pro vysoké proudy, nebo stykač.
Ovládání
ochrany Battery Protect, měničů, DC-DC konvertorů nebo jiných
zátěží.
(v některých aplikacích může být požadován
“non-inverting” nebo “inverting on/off” kabel, prosím ověřte v
podrobném manuálu na našich webových stránkách)
Výstup pro odpojování
nabíječe
Na výstupu ovládání nabíječe
je v normálním případě napětí baterie.
Maximální
proud: 10mA.
Výstup není vhodný pro napájení zátěže
jako jsou cívky relé.
Výstup
lze použít pro ovládání:
Remote on/off
nabíječky
Cyrix-Li-Charge
Cyrix-Li-ct
Ovládání
on/off
Ovládání pomocí on/off vstupu
ovládá oba výstupy. Ve vypnutém stavu jsou oba výstupy ovládání bez
napětí, připojená zařízení jsou vypnuta.
Ovládání
on/off obsahuje dva konektory: Remote L a Remote H.
Zapnutí a vypnutí probíhá propojením konektorů L a H pomocí
vypínače, nebo kontaktu relé. Alternativně lze ovládat připojením H
kontaktu k plus pólu baterie, nebo L kontaktu k minus pólu
baterie.
Ochrana 12V, 24V a 48V systémů
Rozsah napětí: 8 to 70V DC.
LED indikátory
Load ON (modrá): Napětí na výstupu LOAD (napětí článku>2.8V,
nastavitelné ve Smart LiFePo4 baterii).
Temp nebo OVP
(červená): Výstup CHARGER bez napětí (z důvodu přehřátí (>50°C),
nízké teploty (
