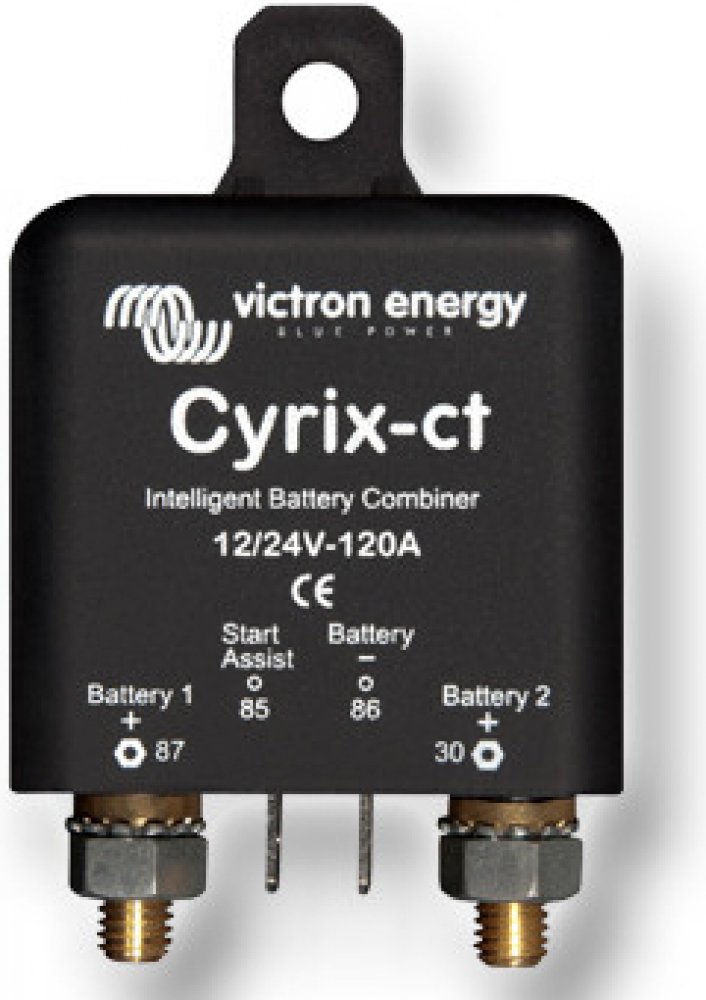

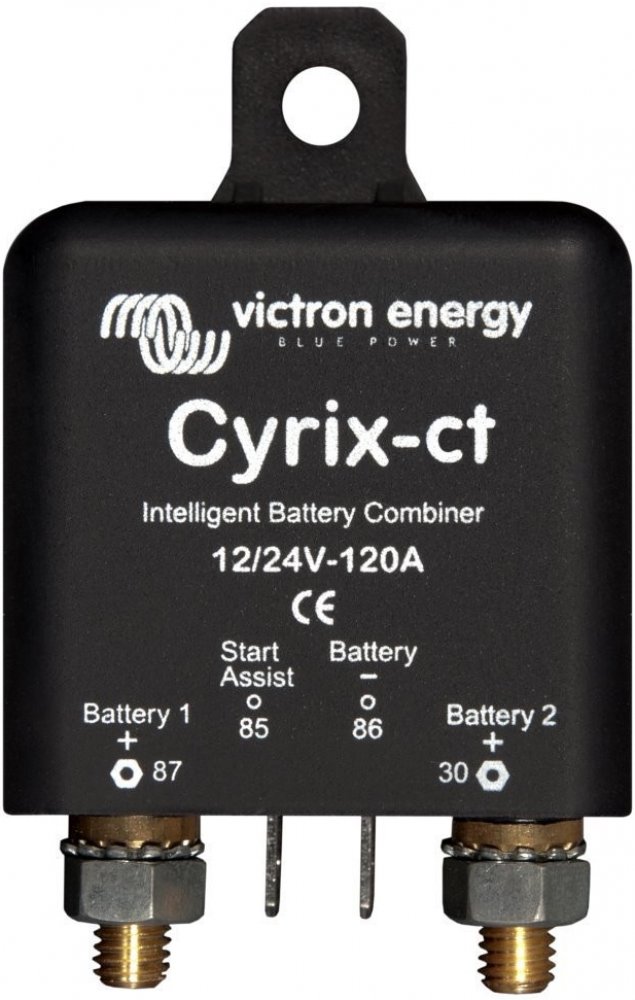

Victron Energy Cyrix-ct 12-24V 120A

Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování dvou různých paralelně spojených baterií ( např. startovací a provozní baterie). Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, propojí baterie a dochází k současnému nabíjení. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25, 6) po dobu 10 minut nebo 11,8 (23,6) po dobu 4 sekund, dojde k vzájemnému odpojení baterií.
Toto propojování a odpojování funguje obousměrně. Předpokládá se, že každá baterie napájí své vlastní spotřebiče. Model Cyrix-ct je vybaven teplotní ochranou. V případě vysoké okolní teploty nebo nadměrného nabíjecího proudu dojde k jeho vypnutí. Jakmile teplota poklesne, Cyrix-ct se automaticky aktivuje.
Příklady použití:
Nabíjení startovací a nádstavbové baterie z alternátoru, nebo FV systému
Nabíjení dvou baterií z jednoho zdroje (po nabití jedné, začne nabíjení druhé)
Rozpojení dvou baterií při poklesu napětí na jedné z nich
Technické parametry:
Zařízení může být použito pouze v instalacích se záporným uzemněním.
Pracovní napětí: 12 nebo 24 V (autodetekce)
Maximální proud z alternátoru: 150 A
Maximální kontinuální proud v systému: 120 A
Spotřeba proudu pokud není zařízení sepnuté: 4 mA
Připojovací napětí (se zpožděním přibližně 10 minut): 13 V/ 26 V
Připojovací napětí (se zpožděním přibližně 4 sekundy): 13,8 V/ 27,6 V
Odpojovací napětí (se zpožděním přibližně 10 minut): 12,8 V/ 25,6 V
Odpojovací napětí (se zpožděním přibližně 4 sekundy): 11,8 V/ 23,6 V
Odpojovací přepětí: 16 V (32 V)
Rozměry bez vývodů: 45 x 45 x 45 mm
Materiál krytu: černý plast
Stupeň ochrany: IP54

Snadná instalace
Zařízení může být použito pouze v instalacích se společným záporným polém.
Umístěte zařízení Cyrix co nejblíže ke startovacímu akumulátoru.
Odpojte záporné póly obou akumulátorů.
Připojte plusové póly akumulátorů ke svorkám zařízení Cyrix označené čísly 87 (nstartovací) a 30 (nádstavbová/provozní bat.).
Použijte pojistku mezi přídavný akumulátor a Cyrix.
Připojte záporný pól Cyrixu 86 na společný záporný pol baterií.
Znovu připojte záporné póly obou baterií.
Může být využita funkce „start assist“. Přivedením kladného pólu přídavné (provozní) baterie na svorku 85 na Cyrix (přes spínač). Po krátkodobém sepnutí propojí po dobu cca 30 sekund obě baterie bez ohledu na jejich napětí (například za účelem startu a využití energie přídavné baterie). Pokud bude spínač trvale sepnut, dojde k trvalému paralelnímu propojení obou baterií na tak dlouhou dobu, dokud bude spínač sepnut.
