VHTECH VHN3 BASIC do 3 EO
Vhtech
Čistička odpadních vod VHN BASIC®, do 3 EO. Příslušenství k ČOV + doprava ZDARMA !
- + určeno i pro svépomocné osazení - uživatelsky jednoduchá montáž, zapojení a obsluha
- + ČOV je dodávaná seřízená - připravená k osazení a spuštění do provozu
- + WiFi časovač chodu dmychadla ZDARMA
- + biopreparát BAKTOMA Bacti DC pro spuštění ČOV ZDARMA
- + ČOV je dodávaná k zákazníkovi odzkoušená, nas...
Čistička odpadních vod VHN BASIC®, do 3 EO. Příslušenství k ČOV + doprava ZDARMA !
- + určeno i pro svépomocné osazení - uživatelsky jednoduchá montáž, zapojení a obsluha
- + ČOV je dodávaná seřízená - připravená k osazení a spuštění do provozu
- + WiFi časovač chodu dmychadla ZDARMA
- + biopreparát BAKTOMA Bacti DC pro spuštění ČOV ZDARMA
- + ČOV je dodávaná k zákazníkovi odzkoušená, nastavená a seřízená pro následné spuštění
- + úsporná technologie SECOH - příkon dmychadla pouze 42W
- + možnost zaškolení obsluhy zařízení při předání
Prodloužená záruka 5 let na ČOV platí v případě instalace a provozu ČOV dle návodu k osazení výrobku a provozního řádu. Záruka 24 měsíců platí na příslušenství k ČOV.
Dokumentace dodávaná k ČOV pro schválení úřady
- Certifikát č. 090-062928, vydaný Technickým a zkušebním ústavem stavebním s.p.
- Prohlášení o shodě s EN 12566-3 : 2005 + A2 : 2013
- Provozní řád dle vyhlášky 216/2011 Sb.
- Atest vodotěsnosti ČOV
- CE dle směrnice 89/106/EEC
Důležité upozornění !
Při osazování ČOV postupujte vždy podle návodu k osazení výrobku, provozního řádu, certifikace výrobku, místních podmínek a vypracované projektové dokumentace.
Rozsah a součást dodávky VHN COMPACT®
- nádrž ČOV 1,1 x 1,60 m samonosné celoplastové provedení z nerecyklovaného polypropylenu s výztužemi
- tříkomorová technologická vestavba denitrifikace, nitrifikace, separace s integrovanou akumulací (podle EN 12566- 3)
- rozdělovač vzduchu
- provzdušňovací systém
- recirkulační systém
- přítokové potrubí DN 110 a odtokové potrubí DN 110
- systém dočišťování (účinnost až 98 %)
- kryt na ČOV uzamykatelný s výztuhami, nepochozí kryt, plošné zatížení sněhem dle ČSN EN 1991-1-3/Z1 80kg/m2
- WiFi časovač chodu dmychadla ZDARMA
- značkové dmychadlo SECOH EL-S-50 s tepelnou ochranou, kontrolkou chodu a s automatickou ochranou dmychadla proti mechanickému poškození (autostopper) ROZMĚRY: d x š x v / 249 x 202 x 220 mm, PŘÍKON: 42 W
- vzduchová hadice a spojovací materiál na napojení dmychadla k ČOV 5 m
- biopreparát BAKTOMA Bacti DC pro spuštění ČOV ZDARMA
- kompletní technická dokumentace k ČOV ( CE certifikát, návody na obsluhu, Provozní řád čističky, atesty,atd.)
- záruka 60 měsíců na ČOV + 24 měsíců na příslušenství
- záruční a pozáruční servis
Ovládejte svou čističku bez potíží
Ovládání čističky VHN je přizpůsobeno naší době díky chytrému telefonu. Zařízení využívá modul Bluetooth 5.0 a vyhrazená aplikace EMOS GoSmart je dostupná pro systémy Android i iOS. Díky softwaru můžeme z telefonu kontrolovat a měnit všechny parametry.
Další volitelné příslušenství a možnosti - výběr v sekci " Příslušenství k ČOV "
- zpracování projektové dokumentace pro povolení stavby ČOV
- zaškolení obsluhy zařízení při předání ( uživatel je povinen provozovat ČOV dle znění provozního řádu a legislativy - zaškolení nenahrazuje nastudování předávaného návodu, technické dokumentace a provozního řádu ) **)
- nástavec na ČOV skladem, nebo na objednávku dle výšky - ČOV je dodávána ve výšce 180 cm; další nástavce po 10 cm až do 100 cm **)
- SND - šachta na uložení dmychadla kulatá, zápustná do 2/3, včetně průchodky na připojení vzduchu a průchodky na připojení 220 V **)
- spuštění ČOV do provozu, připojení dmychadla, aktivace čističky kalem, seřízení vzduchových ventilů a časovače dmychadla, test chodu ČOV, potvrzení o spuštění zařízení do provozu, doprava
**) volitelné příslušenství, které není potřeba ke spuštění a provozování technologické části ČOV
Fotografie a ilustrace v nabídce jsou pouze ilustrativní a vyobrazení může obsahovat prvky volitelného příslušenství. Rozsah dodávky je vždy v nabídce uveden v textové podobě.
Čistírny odpadních vod VHN ®
Malé čistírny typu VHN jsou biologické čistírny odpadních vod, určené pro objekty do 4 ekvivalentních obyvatel. Kvalita vody na odtoku odpovídá hygienickým a vodohospodářským požadavkům. Čističky slouží k čištěni odpadních vod z menších objektů, např. rodinných domů, provozoven, rekreačních objektů, kancelářských a výrobních prostor atd. Vypouštět vyčištěnou vodu z ČOV VHN® lze s ohledem na legislativu pouze do vodoteče, nebo do dešťové kanalizace. V případě nutnosti řešení vypouštění vyčištěné vody z čističky do trativodu (vsakováním do vod podzemních) doporučujeme výběr z nabídky šestikomorových ČOV VH Premium®
Kompaktní řešení
Konstrukce čistírny umožňuje její rychlé a jednoduché osazení. U nejmenších obytných objektů je možno tyto typy čistíren osadit i do nejmenších prostor a ploch. Kompaktní řešení maximálně ulehčuje nastavení a obsluhu čistírny. Účinnost zařízení dosahuje až 92% - 98%.

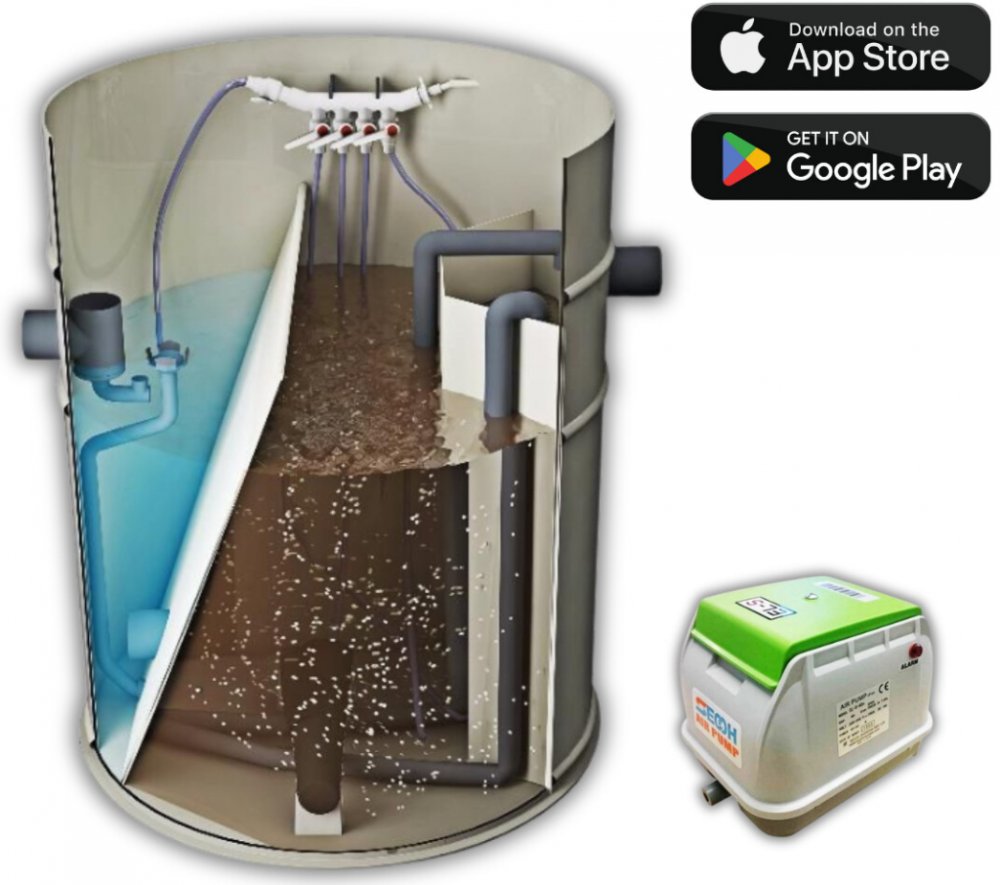

Jak čistírna funguje?
Čistírnu tvoří primární, oxický a separační prostor. V primárním prostoru dochází k odstraňováni mechanických nečistot a části dusíkatého znečištění. V tomto prostoru je umístěn provzdušňovací systém, pomocí kterého se dostává do čistírny vzduch. V oxickém prostoru dochází k odstraňování organického znečištění. V separačním prostoru se odděluje vyčištěná voda od kalu. Vyčištěná voda odtéká z ČOV a kal je recirkulován zpět do procesu.
Všechny systémy v čistírně se ovládají ventily na rozdělovači. Zdrojem vzduchu je dmychadlo s minimalizovanou spotřebou energie. Dmychadlo běží na časové cykly a je zpravidla umístěno mimo čistírnu.
Technické parametry
Čistírny odpadních vod pracují na mechanicko-biologickém principu a slouží k čištěni splaškových odpadních vod ze všech zdrojů organického znečistění (kuchyň, koupelen, WC atd.) Jsou navrženy v souladu s evropskými normami (EN 12566 – 3). Vyznačují se vysokou odolností a dlouhou životností. Provoz čistíren je jednoduchý a spolehlivý. Pracují i při mírně přerušovaném přítoku odpadních vod a v zimním období. Nadstandardní kvalita vyčištěné vody odpovídá hygienickým a vodohospodářským požadavkům. Vyčištěná voda se může vypouštět do vodního toku nebo do dešťové kanalizace. Přebytkový kal lze využít ke kompostování a přihnojování okrasných dřevin.
Tabulka č. 1 : rozměry a technické parametry ČOV
Ekviv.
obyv.*
Přítok Q
Vstupní BSK5
Průměr ČOV
Zákl. výška ČOV**
Výška přítoku***
Výška odtoku***
DN přítok / odtok
Hmotnost
Napětí
Příkon
[EQ]
[m3/d]
[kg/d]
D [m]
V [m]
Vp [m]
Vo [m]
DN [mm]
[kg]
[V]
[kW]
VHN
do 3
0,45
0,18
1,10
1,60
1,38
1,20
110 - 110
60
230
0,05
∗ Jeden ekvivalentní obyvatel = 150 l vody / os.den
∗∗ Výška ČOV se může upravit podle požadavku zákazníka
*** Uvedený rozměr od spodní hrany ČOV po spodní hranu nátokové / odtokové roury
Tabulka č. 2 : deklarované parametry ČOV
Podstatné vlastnosti
Parametry
Harmonizované technické specifikace
Kapacita čištění
0,45 m3/d
EN 12566-3 : 2005 + A2 : 2013
0,18 kg BSK5/d
Účinnost čištění ( při denním organickém zatížení ) 0,24 BSK5/d
BSK5 : 99 %
EN 12566-3 : 2005 + A2 : 2013
CHSKCr : 95%
NL :94 %
N-NH4 : 91 %
PCELKEM : 43 %
Únosnost ( výpočet )
6.2.1 : vyhověla / zásyp 1,8 m, WET 1,8 m
EN 12566-3 : 2005 + A2 : 2013
Vodotěsnost ( zkouška vodou )
A2 : Vyhověla
EN 12566-3 : 2005 + A2 : 2013
Trvanlivost ( PP-H )
6.5.9 : Vyhověla / PP, EN14150, EN 12911-2
EN 12566-3 : 2005 + A2 : 2013
Protipožární odolnost
Třída F
EN 12566-3 : 2005 + A2 : 2013
Působení nebezpečných látek
NPD
EN 12566-3 : 2005 + A2 : 2013
Výrobky byly testovány akreditovanými evropskými laboratořemi. Moderní a ekonomické čištění bylo potvrzeno evropskými certifikáty.
