Vhtech VH6 Premium S 2-9 osob
Vhtech
Příslušenství ZDARMA. Šestikomorová ČOV VH6 PREMIUM S® / pro 2 až 9 osob
- + určeno i pro svépomocné osazení - uživatelsky jednoduchá montáž, zapojení a obsluha
- + nízká výška 150cm , robustní zesílený plášť ČOV + 60 %
- + určeno pouze pro rekonstrukce pro osazení do stávajícího septiku, nebo žumpy! Výšku nelze upravit dalším nástavcem !
- + ČOV je dodávaná seřízená - připravená k osazení ...
Příslušenství ZDARMA. Šestikomorová ČOV VH6 PREMIUM S® / pro 2 až 9 osob
- + určeno i pro svépomocné osazení - uživatelsky jednoduchá montáž, zapojení a obsluha
- + nízká výška 150cm , robustní zesílený plášť ČOV + 60 %
- + určeno pouze pro rekonstrukce pro osazení do stávajícího septiku, nebo žumpy! Výšku nelze upravit dalším nástavcem !
- + ČOV je dodávaná seřízená - připravená k osazení a spuštění do provozu
- + vypouklý, zelený, uzamykatelný kryt na ČOV v ceně 3.990,-Kč ZDARMA !
- + zámky na kryt ČOV v ceně 759,- Kč ZDARMA !
- + bakterie BAKTOMA Bacti DC pro spuštění ČOV ZDARMA !
- + PRODLOUŽENÁ ZÁRUKA na ČOV VH6 PREMIUM S® - 10 LET ! *)
- + možnost zaškolení obsluhy ČOV při předání
- + autorizovaný servis VHTECH ®
- + systém dočišťování (účinnost až 98,6 %)
- + splňuje parametry na vypouštění do vod podzemních dle Nařízení vlády 57/2016 Sb.
- + nová certifikace dle ČSN EN ISO/IEC 17067.
- + značkové dmychadlo SECOH - příkon dmychadla pouze 46W
*) platí v případě instalace a provozu ČOV dle návodu k osazení výrobku a provozního řádu
Důležité upozornění
Při osazování a provozování ČOV postupujte vždy podle návodu k osazení výrobku, provozního řádu, certifikace výrobku, místních podmínek a vypracované projektové dokumentace.
Dokumentace dodávaná k ČOV pro schválení úřady
- Certifikát č. 090-57973, vydaný Technickým a zkušebním ústavem stavebním Praha s.p. dne 14.2.2023
- Nová certifikace dle ČSN EN ISO/IEC 17067
- Splňuje parametry na vypouštění do vod podzemních dle Nařízení vlády 57/2016 Sb.
- Prohlášení o shodě s EN 12566-3 : 2005 + A2 : 2013
- Provozní řád dle vyhlášky 216/2011 Sb.
- Atest vodotěsnosti ČOV
- CE dle směrnice 89/106/EEC
Rozsah a součásti dodávky ČOV VH6 PREMIUM S®
název
popis
množství

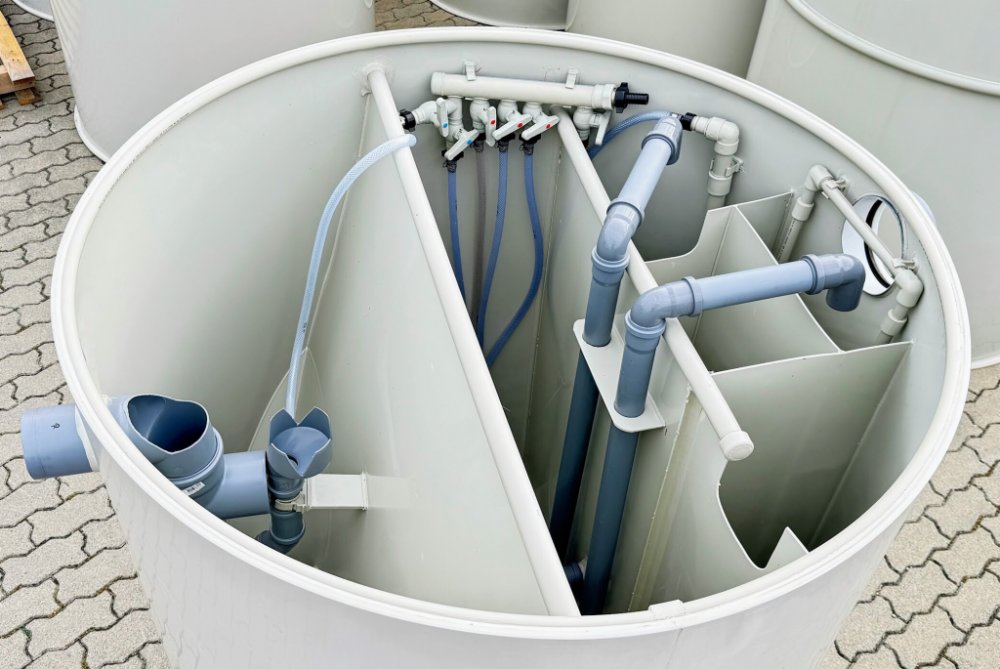

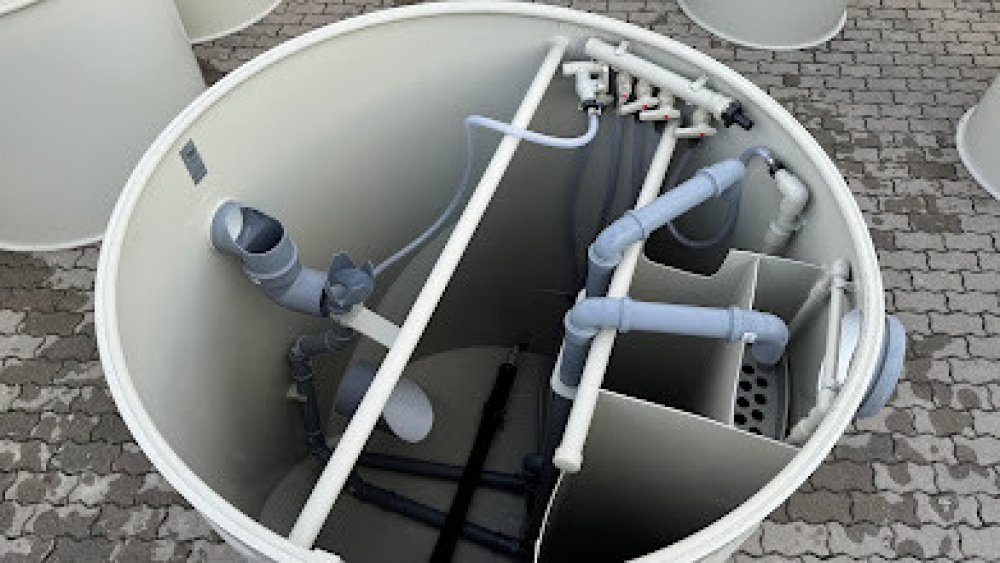

nádrž ČOV 1,3 x 1,5 m, robustní zesílený plášť ČOV + 60 %
samonosné celoplastové provedení z nerecyklovaného polypropylenu 8 mm. 6K2® - šestikomorová technologie s dvojčinným dočištěním, šestikomorová technologická vestavba denitrifikace, nitrifikace, separace s integrovanou akumulací (podle EN 12566 - 3)
1 ks
přítok, odtok DN 110
nátok DN160 a odtokové potrubí DN 110
1 ks
kryt na ČOV + zámky
vypouklý, uzamykatelný kryt v ceně 3.990,- Kč ZDARMA
nepochozí kryt, plošné zatížení sněhem dle ČSN EN 1991-1-3/Z1 80kg/m2
2 ks zámek na kryt ČOV + klíč v ceně 759,- Kč ZDARMA
1 ks
dmychadlo SECOH EL-S-60
značkové dmychadlo SECOH EL-S-60 s tepelnou ochranou, kontrolkou chodu a s automatickou ochranou dmychadla proti mechanickému poškození (autostopper) ROZMĚRY: d x š x v / 249 x 202 x 220 mm, PŘÍKON: 46 W
1 ks
časovač chodu dmychadla
časovač chodu dmychadla EMOS 24/15 ZDARMA
1 ks
vzduchová hadice
vzduchová hadice a spojovací materiál na napojení dmychadla k ČOV
5 m
biopreparát (bakterie)
bakterie BAKTOMA Bacti DC pro spuštění ČOV 100 gr. ZDARMA
100 gr.
kompletní technická dokumentace
technická dokumentace k ČOV ( CE certifikát, návody na obsluhu, Provozní řád čističky, atesty,atd.)
1 ks
prodloužená záruka
PRODLOUŽENÁ ZÁRUKA 10 let na ČOV + 24 měsíců na příslušenství
1 ks
Další volitelné příslušenství - výběr v menu " Příslušenství k ČOV "
- zaškolení obsluhy zařízení při předání ( uživatel je povinen provozovat ČOV dle znění provozního řádu a legislativy - zaškolení nenahrazuje nastudování předávaného návodu, technické dokumentace a provozního řádu ) ( +149,- Kč ) **)
- SND - šachta na uložení dmychadla kulatá, zápustná do 2/3, včetně průchodky na připojení vzduchu a průchodky na připojení 220 V ( + 1.990,-Kč ) **)
- KG revizní šachta 315/ DN160 dl. 1,5m pro osazení za ČOV za účelem odběru vzorků, kontroly a čištění ( +3.490,-Kč )
- Přečerpávací nádrž VH NDR 1,0
- Přečerpávací nádrž VH NDR 2,0
- plně automatická jednotka dávkovače na srážení fosforu ( + 7.490,- Kč ) **)
- spuštění ČOV do provozu, připojení dmychadla, aktivace čističky kalem, seřízení vzduchových ventilů a časovače dmychadla, test chodu ČOV, potvrzení o spuštění zařízení do provozu, doprava ( + 4.990,- Kč )
*) volitelné příslušenství, které není potřeba ke spuštění a provozování technologické části ČOV
Fotografie a ilustrace v nabídce jsou pouze ilustrativní a vyobrazení může obsahovat prvky volitelného příslušenství. Rozsah dodávky je vždy v nabídce uveden v textové podobě.
Čističky odpadních vod VH PREMIUM®
Malé čistírny typu VH Premium® jsou biologické čistírny odpadních vod určené pro objekty s kapacitou do 50 ekvivalentních obyvatel. Kvalita vody na odtoku odpovídá hygienickým a vodohospodářským požadavkům. Čistírny odpadních vod slouží k čištění odpadních vod z menších objektů (rodinné domy, bytovky, restaurace, hotely, školy, školky, provozovny, kancelářské a výrobní prostory, atd.) Nakládat s vyčištěnými vodami z ČOV lze do recipientu - vodoteče, dešťové kanalizace, nebo i zasakovat do vod podzemních (trativod)
Moderní řešení
Moderní řešení čištění odpadních vod typu VH® splňují přísná kritéria evropské legislativy. Díky tomu, že čistírny obsahují nejmodernější prvky, poskytují zákazníkům maximální komfort obsluhy a údržby. Spotřeba energie je nízká, obsluha velmi jednoduchá. Čistírny typu VH® pracují bez zápachu, tiše a s nadstandardní účinností. Jejich montáž probíhá rychle a jednoduše.
Jak čistírna pracuje?
Čistírnu tvoří denitrifikační, oxidační a separační prostor. V denitrifikačním prostoru dochází k odstranění mechanických nečistot, tuků a dusíkatého znečištění. V oxidačním prostoru se nachází provzdušňovací systém, do kterého dmychadlo vhání vzduch. V tomto prostoru dochází k odstraňování organického znečištění. V separačním prostoru se odděluje vyčištěná voda od kalu. Vyčištěná voda odtéká do vodního toku, trativodu nebo do nádrže na užitkovou vodu. Kal se recirkuluje zpět do procesu. Všechny systémy v čistírně se ovládají ventily v rozdělovači a díky technologii ENCELADUS jsou všechny fáze čistícího procesu trvale pod kontrolou. Nadstavbová technologie ENCELADUS umožňuje automatickou intenzifikaci nebo naopak zpomalení procesu čištění odpadní vody, čímž lze optimalizovat investiční náklady a trvale snížit i provozní náklady.
Technické parametry
Čistírny odpadních vod pracují na mechanicko-biologickém principu a slouží na čištění splaškových vod všech zdrojů organického znečištění (kuchyň, koupelna, WC, atd.) Jsou navrženy a vyvinuty v souladu s evropskými normami (EN 12566-3). Vyznačují se vysokou odolností a dlouhou životností. Provoz čistíren je jednoduchý a spolehlivý. Pracují i při mírně přerušovaném přítoku odpadních vod, stejně jako v zimním období. Nadstandardní kvalita vyčištěné vody odpovídá hygienickým a vodohospodářským požadavkům. Vyčištěná voda se může vypouštět do vodního toku, trativodu nebo do akumulační nádrže na užitkovou vodu. Přebytkový kal se dá využít na kompostování, přihnojování okrasných dřevin a zahrad.
Tabulka č. 1 : rozměry a technické parametry ČOV VH6.1 PREMIUM®
Typ
Ekvival.
obyv.*)
Přítok Q
Vstupní BSK5
Vnitřní průměr ČOV
Vnější průměr ČOV
Výška ČOV**)
Výška přítoku***)
Výška odtoku***)
DN přítok / odtok
Hmotnost
Napětí dmychadla
Příkon dmychadla
[EQ]
[m3/d]
[kg/d]
DV [m]
D [m]
V [m]
Vp [m]
Vo [m]
DN [mm]
[kg]
[V]
[kW]
VH6
od 2 do 9 osob
0,81
0,36
1,30
1,40
1,50
1,30
1,15
160/110
85
230
0,06
∗) Jeden ekvivalentní obyvatel = 90 l vody / os.den , 0.36 BSK5/osoba/den
∗∗) Výšku ČOV lze upravit nástavcem
***) Uvedený rozměr je od spodní hrany ČOV po spodní hranu přítokové, nebo odtokové roury
Tabulka č. 2 : deklarované parametry ČOV
Podstatné vlastnosti
Parametry
Harmonizované technické specifikace
Kapacita čištění
0,81 m3/d
EN 12566-3 : 2005 + A2 : 2013
0,36 BSK5/d
Účinnost čištění ( při denním organickém zatížení ) 0,36 BSK5/d
BSK5 : 98,6 %
EN 12566-3 : 2005 + A2 : 2013
CHSKCr : 92 %
NL : 95 %
N-NH4 : 86 %
PCELKEM : 47 % , 96%/*
Únosnost ( výpočet )
6.2.1 : Vyhověla / zásyp 1,5 m, WET 1,5 m
EN 12566-3 : 2005 + A2 : 2013
Vodotěsnost ( zkouška vodou )
A2 : Vyhověla
EN 12566-3 : 2005 + A2 : 2013
Trvanlivost ( PP-H )
6.5.9 : Vyhověla / PP, EN14150, EN 12911-2
EN 12566-3 : 2005 + A2 : 2013
Protipožární odolnost
Třída F
EN 12566-3 : 2005 + A2 : 2013
Působení nebezpečných látek
NPD
EN 12566-3 : 2005 + A2 : 2013
/* v případě použití automatického dávkovače na srážení fosforu pomocí síranu železitého
Výrobky byly testovány akreditovanými evropskými laboratořemi. Moderní a ekonomické čištění bylo potvrzeno evropskými certifikáty.
