Vents KAM150

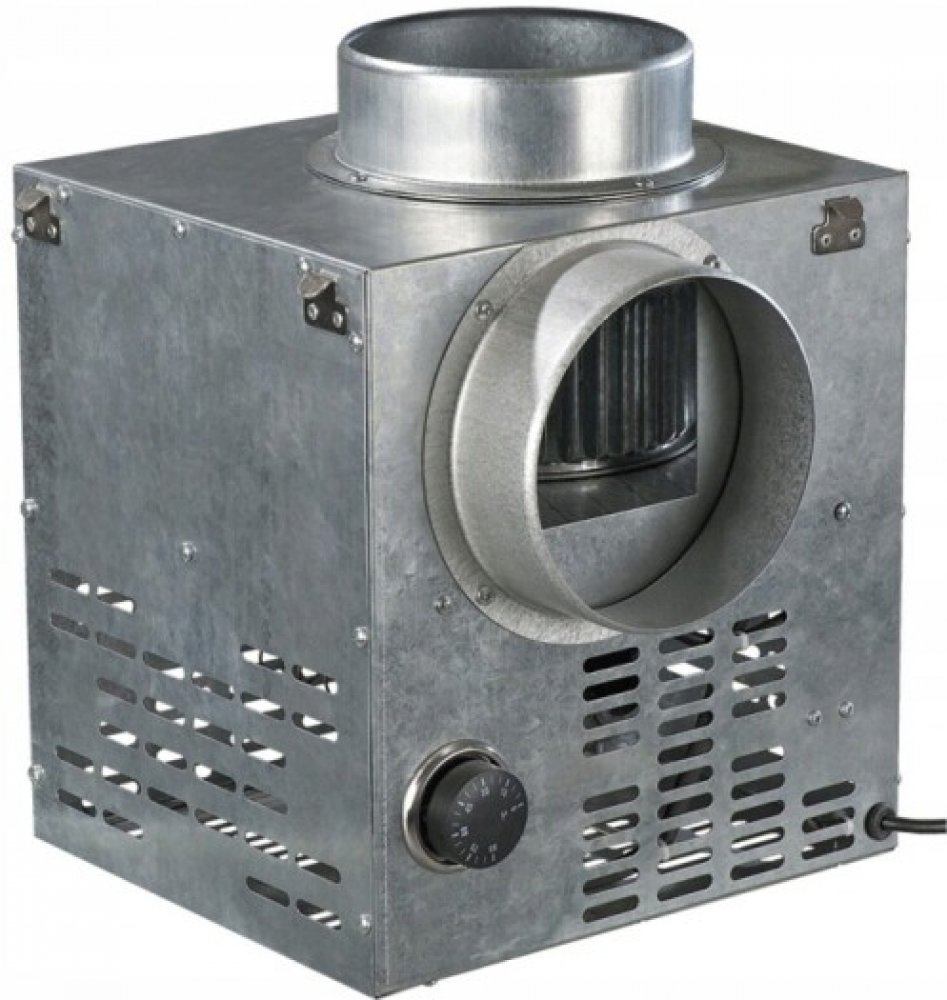

Krbový ventilátor Vents KAM ECO
Model: KAM 150 ECO
Krbový odstředivý ventilátor v akusticky a tepelně izolovaném krytu s výkonem až 610 m3/h.
Krbové ventilátory jsou určeny k mechanickému rozvodu teplého vzduchu, který vzniká při hoření v krbu. Takový systém se používá k vytápění místností domů, kde se pravidelně bydlí, ale také jako doplňkový zdroj vytápění, který umožňuje snížit náklady spojené s vytápěním domu v zimním období. Krbový ventilátor plus správně navržený systém distribuce teplého vzduchu umožňuje racionálně rozdělit množství teplého vzduchu, které jde do jednotlivých místností.
Technické údaje:
- Napětí: 1~230 V
- Výkon: 43 W
- Spotřeba proudu: 0,19 A
- Výkon: 450 m3/h
- Otáčky: 1165 /min
- Hladina akustického tlaku: 39 dBA
- Maximální provozní teplota: 150 ℃
- Stupeň ochrany: IP X2
KONSTRUKCE
- Kryt ventilátoru je vyroben z pozinkované oceli s tepelnou a zvukovou izolací z nehořlavé minerální vlny.
- Kryt v části elektrického rotoru je vybaven perforací, která zajišťuje cirkulaci vzduchu a chlazení rotoru ventilátoru.
- Ventilátor je vybaven termostatem, pomocí kterého lze nastavit hodnotu teploty, při které se ventilátor bude zapínat a vypínat. Zapnutí ventilátoru může probíhat při teplotě od 0ºC do 90ºC v závislosti na teplotě vzduchu, která panuje v tepelné komoře krytu krbu.
MOTOR
- Jednofázový motor 230 V/50 Hz.
- Třída izolace – F.
- Motor má zabudovanou pojistku s automatickým restartem, která zabraňuje jeho přehřátí.
- Elektrický motor je vypnut z proudu přepravovaného (teplého) vzduchu a je vybaven rotorem s ohnutými lopatkami dopředu.
- Použití v motorech kuličkových ložisek výrazně prodlužuje životnost ventilátoru. Pro dosažení vhodných parametrů a bezpečného provozu ventilátoru během procesu montáže prochází každá turbína dynamickým vyvážením.
- Ventilátor řady KAM je vybaven asynchronním motorem s přídavným rotorem pro chlazení elektrického motoru.
REGULACE RYCHLOSTI
Regulace výkonu může probíhat plynule (tyristorový regulátor) i skokově (transformátorový regulátor). Ventilátory mohou být připojeny po několika jednotkách k jednomu regulátoru za předpokladu, že dostupný výkon a pracovní proud nepřekročí nominální parametry regulátoru. Je však třeba pamatovat na to, že po vypnutí ventilátoru termostatem dochází k opětovnému spuštění ventilátoru při plné rychlosti otáček a teprve po dosažení plného výkonu lze jeho výkon znovu regulovat.
INSTALACE
Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Ventilátor je třeba připevnit přímo k zemi, stěně nebo stropu tak, aby větrací otvory umístěné na krytu nebyly zakryty. Místo montáže ventilátoru by mělo být v přímé linii nad krbovou komorou tak, aby teplý vzduch mohl volně stoupat nahoru k termostatu umístěnému ve ventilátoru. Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu umístěného v DTR.
VOLITELNÉ VYBAVENÍ VENTILÁTORU
- FFK – odnímatelný kovový filtr pro čištění přetlačovaného vzduchu (třída G3). Připevnění filtru k krytu ventilátoru pomocí zacvakávacích zámků zajišťuje snadný přístup během údržby a čištění.
- KFK – odnímatelná kovová komora obsahující kovový filtr (třída G3) a termoregulační ventil.
- GFK – gravitační ventil, který zabraňuje zpětnému tahu v instalaci. Kompletace ventilátoru s komorou KFK a gravitačním ventilem GFK zajišťuje ochranu motoru před přehřátím (když motor nepracuje, například kvůli výpadku proudu).
Termoregulační ventil zajišťuje:
- Odvod horkého vzduchu při nepracujícím motoru ventilátoru (např. nedostatek napájení).
- Přivedení studeného vzduchu do komory při teplotě horkého vzduchu z krbu přesahující 90 °C.
Připevnění této komory k krytu ventilátoru pomocí zajišťovacích zámků zajišťuje snadný přístup během údržby a čištění.
