Vatec V-SH 2502
Vatec

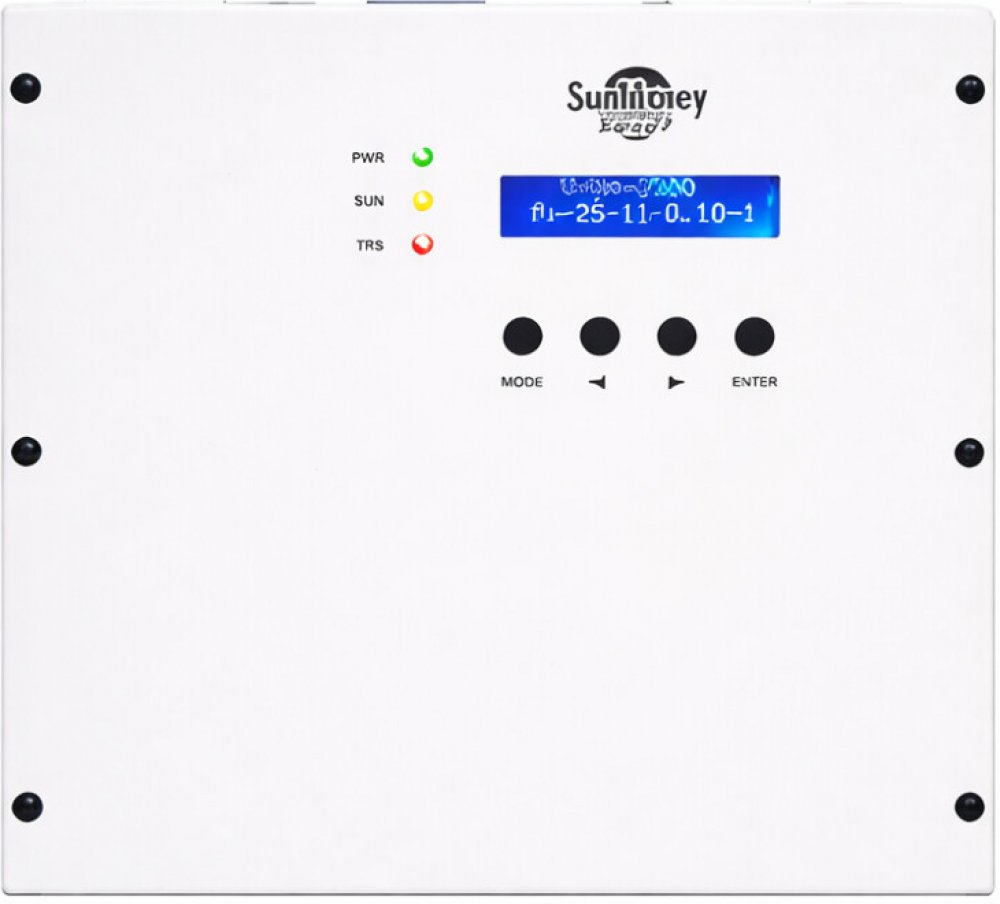

Sun Money Saver V-SH-2502 je robustní MPPT regulátor české výroby pro fotovoltaický ohřev vody. Regulátor umí pracovat v čistě v ostrovním režimu (bez připojení 230 VAC), ale také s dohřevem z veřejné sítě, podporuje HDO nezávisle pro každý výstup. Vzhledem k možnostem rozsáhlého nastavení jde o velmi efektivní způsob ohřevu dvou zcela nezávislých bojlerů !
Nová řada V-SH-2501, V-SH-2502, V-SH-250...
Sun Money Saver V-SH-2502 je robustní MPPT regulátor české výroby pro fotovoltaický ohřev vody. Regulátor umí pracovat v čistě v ostrovním režimu (bez připojení 230 VAC), ale také s dohřevem z veřejné sítě, podporuje HDO nezávisle pro každý výstup. Vzhledem k možnostem rozsáhlého nastavení jde o velmi efektivní způsob ohřevu dvou zcela nezávislých bojlerů !
Nová řada V-SH-2501, V-SH-2502, V-SH-2502 AC (aircondion / PV bypass) umožňuje připojení až 3300Wp výkonu FV panelů a topné těleso až 2500W ! Součástí dodávky jsou dvě teplotní čidla (3m), které lze bezproblémů prodloužit. Jedná se o velmi robustní zařízení, podrobené zkouškám elektromagnetické kompatibility pro obytné prostory, ale i lehký průmysl.
Sun Money Saver V-SH-2502 je český výrobek se zajištěným servisem
umožňuje monitoring na displeji, nebo WiFi připojení a prohlížení na PC či telefonu
regulátor s řízeným ohřevem dvou bojlerů současně
časově programovatelný dohřev ze sítě, lze podmínit HDO signálem
Technické parametry V-SH-2502:
Maximální výstupní výkon 2500 W (SW omezováno)
Maximální příkon topného tělesa
Počet výstupů: 2 nezávislé (2×2500 W)
Jmenovité výstupní napětí - dle napětí FV panelů (omezeno na max. 240V)
Výstupní napětí frekvence 50Hz, vícestupňový modulovaný průběh
Max. výkon FV panelů: 3300 W
Maximální vst. proud FV panelů: 16 A
Maximální vstupní napětí FV panelů*: 400 VDC
Minimální vst. napětí FV panelů: 120 VDC
Funkce HDO: ANO (nezávisle pro oba výstupy)
Provozní teplota okolí: 5 až 40 °C
Provozní relativní vlhkost: max. 90 %
Chlazení: Aktivní (řízeně spouštěné při přehřátí)
Rozměry: 250 x 240 x 90 mm
Montáž na zeď, stupeň krytí IP 20
Hmotnost 2,85 kg
Konektivita: WiFi 2,4 GHz
Součást dodávky - drátové teplotní čidlo 2ks
*Maximální vstupní napětí 400 VDC odpovídá napětí FV panelů Voc ca. 350 VDC při teplotě okolí 25 °C (údaj na štítku panelu)
Režimy provozu regulátoru V-SH-2502
Mód 0 - bez dohřevu
bojler A se nahřeje na průběžnou teplotu Ta a následně se ohřívá bojler B na průběžnou teplotu Tb. Po dosažení Tb jsou bojlery střídavě nahřívány na nastavené maximální teploty.
Mód 1 - dohřev do západu slunce
zařízení přepne na síťový ohřev pokud v danou hodinu před západem slunce nebude mít voda požadovanou průběžnou teplotu.
Mód 2 - dohřev po západu slunce
zařízení přepne na síťový ohřev pokud v danou hodinu po západu slunce nebude mít voda požadovanou průběžnou teplotu.
Mód 3 - průběžný dohřev
zařízení průběžně ohřívá vodu ze sítě (střídá oba bojlery), pokud je dosažena průběžná teplota je přepnuto na ohřev z FV panelů a bojlery jsou střídavě nahřívány na nastavené maximální teploty
*Průběžná teplota (referenční) je minimální požadovaná, tak aby byla voda "použitelná" např. 45 °C. Maximální teplota (např. 70 °C) se využívá pro získání a akumulaci veškeré energie ze slunce. Teplá voda se pro běžné použití více naředí, čímž zůstává více na další den....
Pro správnou činnost přístroje musí být vždy připojeno teplotní čidlo.
Termostat bojleru je nutné nastavit na vyšší teplotu, aby neovlivňoval činnost zařízení .
