VÁGNER POOL Bazénový výměník OVB 130
Vágner Pool 30 m³ 38.0 kW tepelné výměníky s napojením na topný systém nerez 1.72 MPa 19.0 m3/h 38 mm 38.0 mm bez chladiva nevhodné s rychlým ohřevem vyžadující odbornou montáž s vyššími provozními náklady pro celoroční provoz
Názor bazénového specialisty – recenze
+ Velmi rychlý a účinný ohřev větších bazénů i vířivek (při správném průtoku)
+ Nerez AISI 316 – vysoká odolnost proti korozi v bazénovém prostředí
+ Ideální pro výkonné zdroje tepla (kotel, tepelné čerpadlo, solár)
+ Stabilní výkon a dlouhá životnost při správné chemii vody
− Vyžaduje přesné dodržení správného pH/chloru a doporučených průtoků
- NEVHODNÉ PRO ...
Názor bazénového specialisty – recenze
+ Velmi rychlý a účinný ohřev větších bazénů i vířivek (při správném průtoku)
+ Nerez AISI 316 – vysoká odolnost proti korozi v bazénovém prostředí
+ Ideální pro výkonné zdroje tepla (kotel, tepelné čerpadlo, solár)
+ Stabilní výkon a dlouhá životnost při správné chemii vody
− Vyžaduje přesné dodržení správného pH/chloru a doporučených průtoků
- NEVHODNÉ PRO SLANOU VODU, ZVOLTE TITANOVÝ VÝMĚNÍK!!
„OVB 130 je silový výměník určený pro menší bazény. Pokud má správně nastavený by-pass, dostatečný průtok a hlídanou chemii vody, dokáže bazén nahřát velmi rychle a dlouhodobě bez problémů. Ideální volba pro bazény kolem 30–40 m³.“
tým Poolservis

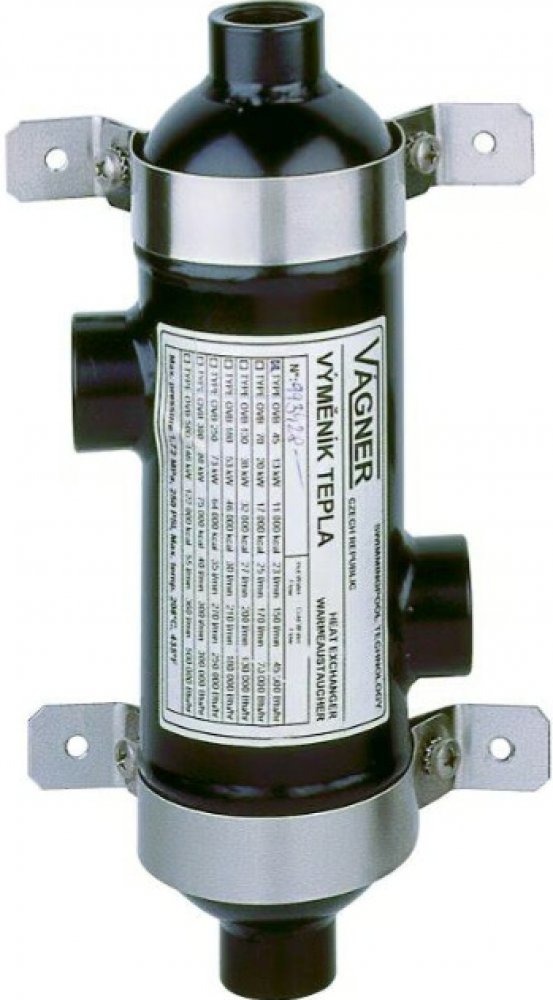

Tepelný výměník OVB 130 – profesionální ohřev větších bazénů bez kompromisů
Tepelný výměník OVB 130 je navržen pro výkonný ohřev bazénové vody a vody ve vířivých vanách. Díky tepelnému výkonu 38 kW je určen zejména pro střední a větší bazény, kde je kladen důraz na rychlé nahřátí vody a stabilní dlouhodobý provoz.
Nejčastěji se využívá při ohřevu bazénu:
plynovým kotlem
tepelným čerpadlem
solárními kolektory
Díky použití nerezové oceli AISI 316 nabízí výměník vysokou odolnost proti korozi a dlouhou životnost i v náročném bazénovém prostředí.
Jak výměník funguje
Uvnitř tělesa výměníku se nachází svazek tenkostěnných trubiček, kterými protéká topná voda (primární okruh). Okolo těchto trubiček proudí bazénová voda (sekundární okruh). Přes stěny trubiček dochází k velmi intenzivnímu přenosu tepla, což umožňuje rychlé a efektivní ohřívání bazénové vody. Jakmile bazén dosáhne nastavené teploty, systém se vypne dle řízení termostatem nebo automatikou.
Proč je kvalita vody zásadní
U výkonnějších výměníků, jako je OVB 130, má kvalita vody zásadní vliv na životnost zařízení. Důsledná kontrola pH, správné a rovnoměrné dávkování chloru a plně funkční filtrace výrazně prodlužují životnost výměníku a chrání celý bazénový systém.
Provozní podmínky a doporučení (bazénářská praxe)
Pravidelně kontrolujte pH vody (ideálně denně) a udržujte jej v doporučeném rozmezí.
Pokud máte by-pass, nastavte ventily tak, aby byl zajištěn doporučený průtok výměníkem – nesprávný průtok může způsobit korozi nebo erozi.
Udržujte bazén bez pevných nečistot (listí, tráva apod.), které zhoršují kvalitu vody a mohou zvyšovat pH.
Uvedení do provozu
Před spuštěním zkontrolujte:
Spoje pod tlakem jsou těsné a bez úniku.
Výměník je správně uchycen a připojen dle schématu.
Topný okruh je naplněn a odvzdušněn.
Je provedeno uzemnění a funkční ochrana proudovým chráničem (30 mA).
Spuštění:
Uveďte do chodu filtrační čerpadlo.
Zkontrolujte cirkulaci bazénové vody přes výměník.
Zkontrolujte naplnění a odvzdušnění topného okruhu.
Zapněte proudový chránič (30 mA).
Nastavte požadovanou teplotu na termostatu (nebo v automatice).
Ověřte správnou funkci ovládací automatiky pro spínání vytápění a filtrace.
Kontroly, které musí vypnout ohřev
Snížíte příkazovou teplotu na termostatu.
Vypnete filtraci nebo uzavřete některý ventil (ztráta průtoku).
Vypnete tlačítko topení / požadavek na ohřev.
Pro zajištění bezpečného provozu je nutné použít termostat a průtokovou klapku. Při ztrátě průtoku průtoková klapka vypne ohřev, aby nedošlo k přehřátí potrubí a jeho zkroucení. Termostat zabraňuje přetápění bazénu nad požadovanou teplotu.
Důležité bezpečnostní upozornění
Před jakýmkoliv zásahem do obvodu nebo elektrických součástí se ujistěte, že jednotka je odpojena od napětí a okruh je uzavřený.
Zapojení výměníku OVB 130 do filtračního a topného okruhu
Sekundární okruh (bazénová voda): vnitřní závit 1 1/2". Doporučuje se použít mosazné šroubení s PVC koncovkou, do které se následně vlepí trubka 50 mm. Nepoužívejte PVC šroubení přímo na závit výměníku – vlivem vysokých teplot může povolit závit a vzniknout únik vody.
Primární okruh (topná voda): vnitřní závit 3/4".
Pro upevnění výměníku na zeď použijte přiložené uchycovací díly.
Obsah balení
Těleso tepelného výměníku
2× držák na stěnu
2× objímka
K instalaci doporučujeme koupit tyto další produkty
.
.
.
.
Technické údaje – OVB 130 (38 kW)
Parametr
Hodnota
Tepelný výkon
38 kW (teplotní spád 90/70 °C)
Připojení bazénového okruhu
vnitřní závit 1 1/2"
Průtok bazénové vody
cca 18–20 m³/h
Tlaková ztráta bazénové vody
cca 14–16 kPa
Připojení topného okruhu
vnitřní závit 3/4"
Maximální tlak
1,72 MPa
Maximální teplota topné vody
208 °C
Průtok topné vody
cca 45–50 l/min
Tlaková ztráta topné vody
cca 12–14 kPa
Výměnná plocha ohřevu
cca 0,50 m²
Tip bazénáře: nejčastější chyby při montáži
Poddimenzovaný průtok – u OVB 130 je nutné zajistit dostatečný průtok, jinak výkon výrazně klesá.
PVC šroubení přímo na závit výměníku – vlivem teploty může povolit. Vždy použijte mosazné šroubení.
Lokální dávkování chemie – vysoká koncentrace chloru v jednom místě může poškodit výměník.
Zanedbaná filtrace – písek a nečistoty mohou způsobit erozi trubiček.
Pro koho je OVB 130 nejlepší volba
OVB 130 doporučujeme pro bazény o objemu přibližně 15–30 m³, kde je požadován vysoký výkon, rychlé nahřátí vody a dlouhodobě stabilní provoz bez kompromisů.
Více informací o produktu
+ Velmi rychlý a účinný ohřev větších bazénů i vířivek (při správném průtoku)
+ Nerez AISI 316 – vysoká odolnost proti korozi v bazénovém prostředí
+ Ideální pro výkonné zdroje tepla (kotel, tepelné čerpadlo, solár)
+ Stabilní výkon a dlouhá životnost při správné chemii vody
− Vyžaduje přesné dodržení správného pH/chloru a doporučených průtoků
- NEVHODNÉ PRO SLANOU VODU, ZVOLTE TITANOVÝ VÝMĚNÍK!!
„OVB 130 je silový výměník určený pro menší bazény. Pokud má správně nastavený by-pass, dostatečný průtok a hlídanou chemii vody, dokáže bazén nahřát velmi rychle a dlouhodobě bez problémů. Ideální volba pro bazény kolem 30–40 m³.“
tým Poolservis
Tepelný výměník OVB 130 – profesionální ohřev větších bazénů bez kompromisů
Tepelný výměník OVB 130 je navržen pro výkonný ohřev bazénové vody a vody ve vířivých vanách. Díky tepelnému výkonu 38 kW je určen zejména pro střední a větší bazény, kde je kladen důraz na rychlé nahřátí vody a stabilní dlouhodobý provoz.
Nejčastěji se využívá při ohřevu bazénu:
plynovým kotlem
tepelným čerpadlem
solárními kolektory
Díky použití nerezové oceli AISI 316 nabízí výměník vysokou odolnost proti korozi a dlouhou životnost i v náročném bazénovém prostředí.
Jak výměník funguje
Uvnitř tělesa výměníku se nachází svazek tenkostěnných trubiček, kterými protéká topná voda (primární okruh). Okolo těchto trubiček proudí bazénová voda (sekundární okruh). Přes stěny trubiček dochází k velmi intenzivnímu přenosu tepla, což umožňuje rychlé a efektivní ohřívání bazénové vody. Jakmile bazén dosáhne nastavené teploty, systém se vypne dle řízení termostatem nebo automatikou.
Proč je kvalita vody zásadní
U výkonnějších výměníků, jako je OVB 130, má kvalita vody zásadní vliv na životnost zařízení. Důsledná kontrola pH, správné a rovnoměrné dávkování chloru a plně funkční filtrace výrazně prodlužují životnost výměníku a chrání celý bazénový systém.
Provozní podmínky a doporučení (bazénářská praxe)
Pravidelně kontrolujte pH vody (ideálně denně) a udržujte jej v doporučeném rozmezí.
Pokud máte by-pass, nastavte ventily tak, aby byl zajištěn doporučený průtok výměníkem – nesprávný průtok může způsobit korozi nebo erozi.
Udržujte bazén bez pevných nečistot (listí, tráva apod.), které zhoršují kvalitu vody a mohou zvyšovat pH.
Uvedení do provozu
Před spuštěním zkontrolujte:
Spoje pod tlakem jsou těsné a bez úniku.
Výměník je správně uchycen a připojen dle schématu.
Topný okruh je naplněn a odvzdušněn.
Je provedeno uzemnění a funkční ochrana proudovým chráničem (30 mA).
Spuštění:
Uveďte do chodu filtrační čerpadlo.
Zkontrolujte cirkulaci bazénové vody přes výměník.
Zkontrolujte naplnění a odvzdušnění topného okruhu.
Zapněte proudový chránič (30 mA).
Nastavte požadovanou teplotu na termostatu (nebo v automatice).
Ověřte správnou funkci ovládací automatiky pro spínání vytápění a filtrace.
Kontroly, které musí vypnout ohřev
Snížíte příkazovou teplotu na termostatu.
Vypnete filtraci nebo uzavřete některý ventil (ztráta průtoku).
Vypnete tlačítko topení / požadavek na ohřev.
Pro zajištění bezpečného provozu je nutné použít termostat a průtokovou klapku. Při ztrátě průtoku průtoková klapka vypne ohřev, aby nedošlo k přehřátí potrubí a jeho zkroucení. Termostat zabraňuje přetápění bazénu nad požadovanou teplotu.
Důležité bezpečnostní upozornění
Před jakýmkoliv zásahem do obvodu nebo elektrických součástí se ujistěte, že jednotka je odpojena od napětí a okruh je uzavřený.
Zapojení výměníku OVB 130 do filtračního a topného okruhu
Sekundární okruh (bazénová voda): vnitřní závit 1 1/2". Doporučuje se použít mosazné šroubení s PVC koncovkou, do které se následně vlepí trubka 50 mm. Nepoužívejte PVC šroubení přímo na závit výměníku – vlivem vysokých teplot může povolit závit a vzniknout únik vody.
Primární okruh (topná voda): vnitřní závit 3/4".
Pro upevnění výměníku na zeď použijte přiložené uchycovací díly.
Obsah balení
Těleso tepelného výměníku
2× držák na stěnu
2× objímka
K instalaci doporučujeme koupit tyto další produkty
.
.
.
.
Technické údaje – OVB 130 (38 kW)
Parametr
Hodnota
Tepelný výkon
38 kW (teplotní spád 90/70 °C)
Připojení bazénového okruhu
vnitřní závit 1 1/2"
Průtok bazénové vody
cca 18–20 m³/h
Tlaková ztráta bazénové vody
cca 14–16 kPa
Připojení topného okruhu
vnitřní závit 3/4"
Maximální tlak
1,72 MPa
Maximální teplota topné vody
208 °C
Průtok topné vody
cca 45–50 l/min
Tlaková ztráta topné vody
cca 12–14 kPa
Výměnná plocha ohřevu
cca 0,50 m²
Tip bazénáře: nejčastější chyby při montáži
Poddimenzovaný průtok – u OVB 130 je nutné zajistit dostatečný průtok, jinak výkon výrazně klesá.
PVC šroubení přímo na závit výměníku – vlivem teploty může povolit. Vždy použijte mosazné šroubení.
Lokální dávkování chemie – vysoká koncentrace chloru v jednom místě může poškodit výměník.
Zanedbaná filtrace – písek a nečistoty mohou způsobit erozi trubiček.
Pro koho je OVB 130 nejlepší volba
OVB 130 doporučujeme pro bazény o objemu přibližně 15–30 m³, kde je požadován vysoký výkon, rychlé nahřátí vody a dlouhodobě stabilní provoz bez kompromisů.
