Upevňovací prvek k vchodovým stříškám EJOT Iso-Bar 320 mm

Popis produktu
Upevňovací prvek EJOT Iso-Bar je určený k upevnění středně těžkých až těžkých prvků na fasády s ETICS, především pro instalaci vchodových stříšek, markýz a konzolí například pro klimatizační jednotky. Tento upevňovací prvek má přerušený tepelný most a nepřenáší tak nepříznivé teploty do stěn a následně vnitřku stavby. Skládá se z těsnícího plastového prvku vyztuženého skelným vláknem a metrického závitu M12 vyrobeného z nerezavějící oceli. Vyniká svou nízkou stanovenou hodnotou bodového součinitele prostupu tepla a snadnou montáží.
Kotvení se za použití chemické malty může provádět do betonu i plných a děrovaných zdících materiálů. Je dostupný ve více délkách, avšak každou z nich lze lehce zkrátit. Při montáží vzniká prstencová mezera, která zajišťuje možný volný pohyb (dilataci) později připojeného prvku. Trvale pružné těsnění z EPDM posléze chrání ETICS před průnikem vlhkosti. Veškeré informace k montáži jsou dostupné v technickém listu níže v souborech ke stažení. Obsahem balení je upevňovací prvek, černý montážní přípravek, těsnicí prvek ⌀ 44 mm, podložka ⌀ 13 mm, šestihranná matice M12, prodloužení mísící trysky 200 mm, sítkové pouzdro 25 x 100 ocel.
Hlavní přednosti produktu
nízká hodnota součinitele prostupu tepla
výborné utěsnění proti vlhkosti
možnost dodatečného zkrácení
jednoduchá a spolehlivá montáž
snadná dodatečná montáž
Ilustrativní montážní video

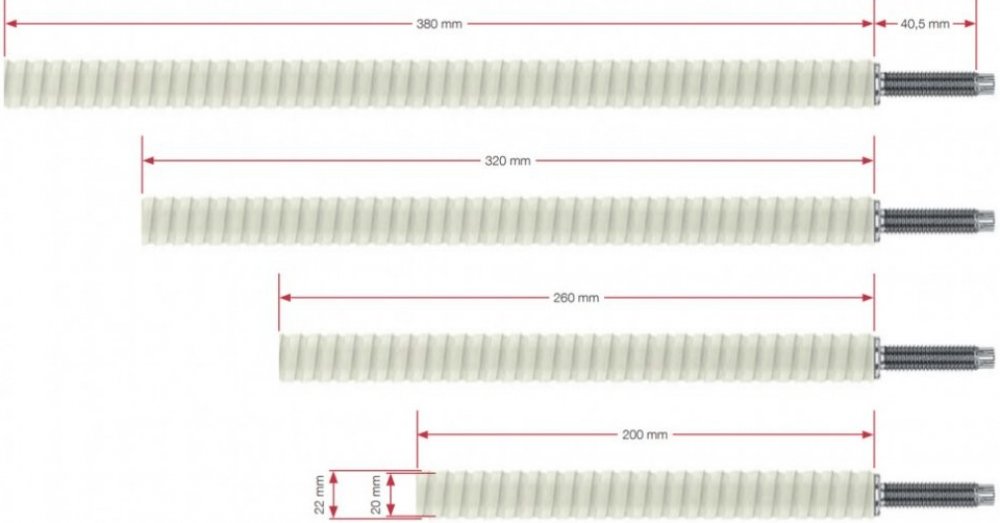

Parametry
EJOT Iso-Bar 200
EJOT Iso-Bar 260
EJOT Iso-Bar 320
EJOT Iso-Bar 380
Jmenovitý průměr
22 mm
22 mm
22 mm
22 mm
Max. využitelná délka (beton / zdivo)
160 / 120 mm
220 / 180 mm
280 / 240 mm
340 / 300 mm
Vrtaný otvor
⌀ 24 mm
⌀ 24 mm
⌀ 24 mm
⌀ 24 mm
