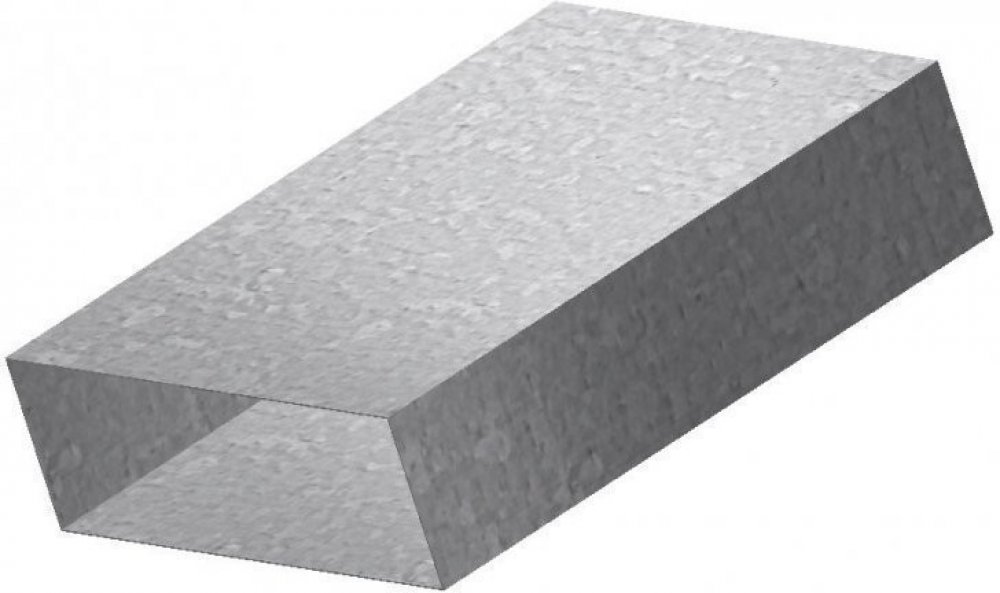

UNITRADE HK Rovné potrubí 50 x 200 L=1000
Unitrade HK
Jedná se o čtyřhranné potrubní rozvody malých průřezů - systém WRL, určených pro větrání a vytápění bytových domů, rodinných domků i komerčních budov v rozměru 50 x 200 mm a v délce 1000 mm. Podrobné technické informace najdete v Katalogu produktů, nebo v sekci Ke stažení.
Konstrukce:
Rovné roury jsou spojovány dvojím způsobem: falcovým švem nebo bodovým svařováním. Roury falcované jsou vyráběny...
Jedná se o čtyřhranné potrubní rozvody malých průřezů - systém WRL, určených pro větrání a vytápění bytových domů, rodinných domků i komerčních budov v rozměru 50 x 200 mm a v délce 1000 mm. Podrobné technické informace najdete v Katalogu produktů, nebo v sekci Ke stažení.
Konstrukce:
Rovné roury jsou spojovány dvojím způsobem: falcovým švem nebo bodovým svařováním. Roury falcované jsou vyráběny v rozměru 50x200 mm. Vzniklý spoj je těsný bez nutnosti použití tmelu a zástřiku. Roury 55x220 mm jsou spojené bodovými svařováním a jsou tmeleny a body zastříknuty barvou.
Falcovaný šev
Bodově svařovaný šev
Materiál, tloušťka plechu: Standardní materiál: Plech DIN EN 10142 – 1.0226 Povrch : DX51D+Z275MA-C (pozinkovaný) Tloušťka plechu : 0,55 mm = potrubí 0,50 – 0,60 mm = tvarovky Jakost: WRL potrubí je vyrobeno s podélným lemem nebo bodově svařené a splňují jakost ČSN EN 1505 stejně i DIN EN 12237. Montáž: Rovné roury a tvarovky se spojují vzájemným zasunutím do sebe v zásuvné délce L2 = 40 mm. Pro spojení dvou potrubí se používá spojka pro troubu VE 5.40.02 a pro spojení dvou tvarovek se používá spojka pro tvarovku VE 5.41.02. Díly se nýtují nebo spojují samořeznými šrouby a přelepí se hliníkovou páskou (ALU- páskou).
Délka potrubí/ventilačního systému
1 metr
Rozměr ventilačního kanálu
50x200 mm
Více informací o produktu
Konstrukce:
Rovné roury jsou spojovány dvojím způsobem: falcovým švem nebo bodovým svařováním. Roury falcované jsou vyráběny v rozměru 50x200 mm. Vzniklý spoj je těsný bez nutnosti použití tmelu a zástřiku. Roury 55x220 mm jsou spojené bodovými svařováním a jsou tmeleny a body zastříknuty barvou.
Falcovaný šev
Bodově svařovaný šev
Materiál, tloušťka plechu: Standardní materiál: Plech DIN EN 10142 – 1.0226 Povrch : DX51D+Z275MA-C (pozinkovaný) Tloušťka plechu : 0,55 mm = potrubí 0,50 – 0,60 mm = tvarovky Jakost: WRL potrubí je vyrobeno s podélným lemem nebo bodově svařené a splňují jakost ČSN EN 1505 stejně i DIN EN 12237. Montáž: Rovné roury a tvarovky se spojují vzájemným zasunutím do sebe v zásuvné délce L2 = 40 mm. Pro spojení dvou potrubí se používá spojka pro troubu VE 5.40.02 a pro spojení dvou tvarovek se používá spojka pro tvarovku VE 5.41.02. Díly se nýtují nebo spojují samořeznými šrouby a přelepí se hliníkovou páskou (ALU- páskou).
Délka potrubí/ventilačního systému
1 metr
Rozměr ventilačního kanálu
50x200 mm
