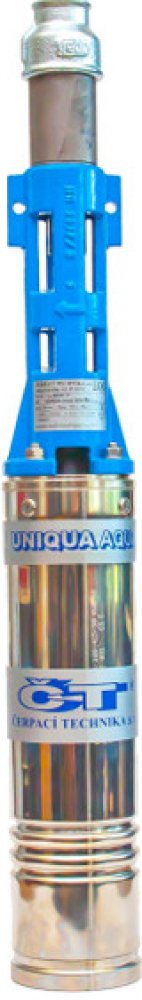

UNIQUA AQUA T 60 - 56 M2007 4" SUMOTO 30 m kabel

Ponorné čerpadlo UNIQUA AQUA je určeno k čerpání čisté vody, vody užitkové a vody provozní. Čerpadlo je vhodné k čerpání vody ze studní, z vrtů s minimálním průměrem 100 mm pro 4" čerpadla, 150 mm pro 5" čerpadla. Čerpadla jsou vhodná pro napájení domácích vodáren a vodovodů, případně k postřiku v zahradnictví, s maximálním ponorem v čerpané kapalině 20 metrů u motorů 4" čerpací technika, 30 metrů u 4" a 5" „vodních motorů” čerpací technika a 60 m u 3" a 4" motorů sumoto. Čerpadlo není určeno pro čerpání odpadní vody. Použití čerpadla k čerpání hořlavých kapalin, toxických a agresivních (zásady, kyseliny) látek, ropných produktů a olejů všech druhů není dovoleno. Též je zakázáno použití čerpadla v prostředí s nebezpečím výbuchu a v bazénech, kde jsou lidé v kontaktu s vodou. Při čerpání vody užitkové, provozní, případně vody zvláštní (např. minerální, důlní, atd.) je nutné dodržet uvedená mezní znečištění a koncentraci vodíkových iontů, aby nedošlo ke snížení životnosti a spolehlivosti čerpadla. Výrobce je schopen dodat čerpadlo UNIQUA AQUA s délkou kabelu dle požadavku zákazníka. Maximální teplota čerpané kapaliny je 35°C. Čerpadlo je možné používat v poloze vertikální, horizontální i šikmé.
Konstrukce
Hydraulika
Soustrojí UNIQUA AQUA se skládá z jednovřetenového hydrostatického čerpadla a z ponorného elektromotoru. Hlavní částí čerpadla je stator s pryžovou vložkou, v jehož dutině se otáčí vřeteno.
Motor
4" motor Čerpací technika a 4" motor Sumoto
Elektromotor je asynchronní třífázový. Uživatel je povinen chránit elektromotor proti přetížení nadproudovou ochranou (motorovým spouštěčem). Připojovací elektrický kabel je ve speciální vývodce dokonale utěsněn proti průniku čerpané kapaliny a zabezpečen proti vytržení. Průsak vody do prostoru elektromotoru je znemožněn mechanickou ucpávkou a guferem.
 4" „vodní motor” Čerpací technika a 5" „vodní motor” Čerpací technika
Elektromotor je asynchronní třífázový, jehož vinutí je vodotěsně zalito v plastu. Ložiska jsou ve vodotěsných komorách, utěsněných proti vodě gufery. Před použitím je nutné motor zalít čistou vodou, nejlépe destilovanou. Připojovací elektrický kabel je ve speciální vývodce dokonale utěsněn proti průniku čerpané kapaliny a zabezpečen proti vytržení. Uživatel je povinen chránit elektromotor proti přetížení nadproudovou ochranou (motorovým spouštěčem).
typ motoru
4" Čerpací technika
4" Sumoto
4" Sumoto
4" „vodní motor” Čerpací technika
5" „vodní motor” Čerpací technika
jmenovité napětí [V]
400
230
400
400
400
jmenovitý proud [A]
1,9
8
3,3
2,9
2,5
výkon motoru P2 [kW]
1,1
1,5
1,5
1,4
1,4
max. ponor pod hladinu [m]
20
60
60
30
30
průměr čerpadla [mm]
92
95
95
92
127
médium v motoru [-]
suchý
olej
olej
voda
voda
Technická specifikace
ponorné vřetenové čerpadlo
nerezo litinová konstrukce
přívodní kabel 15 - 35 m (na přání lze objednat i jiné délky)
varianty motoru na 230 V je spouštěcí skříň s rozběhovým kondenzátorem a vypínačem
Použití
čerpání čisté vody ze studní
čerpání čisté vody z podzemních vrtů
zavlažovací systémy
zásobování domacností pitnou vodou
 Průtoková křivka čerpadla
