UNI-T UT07B-EU

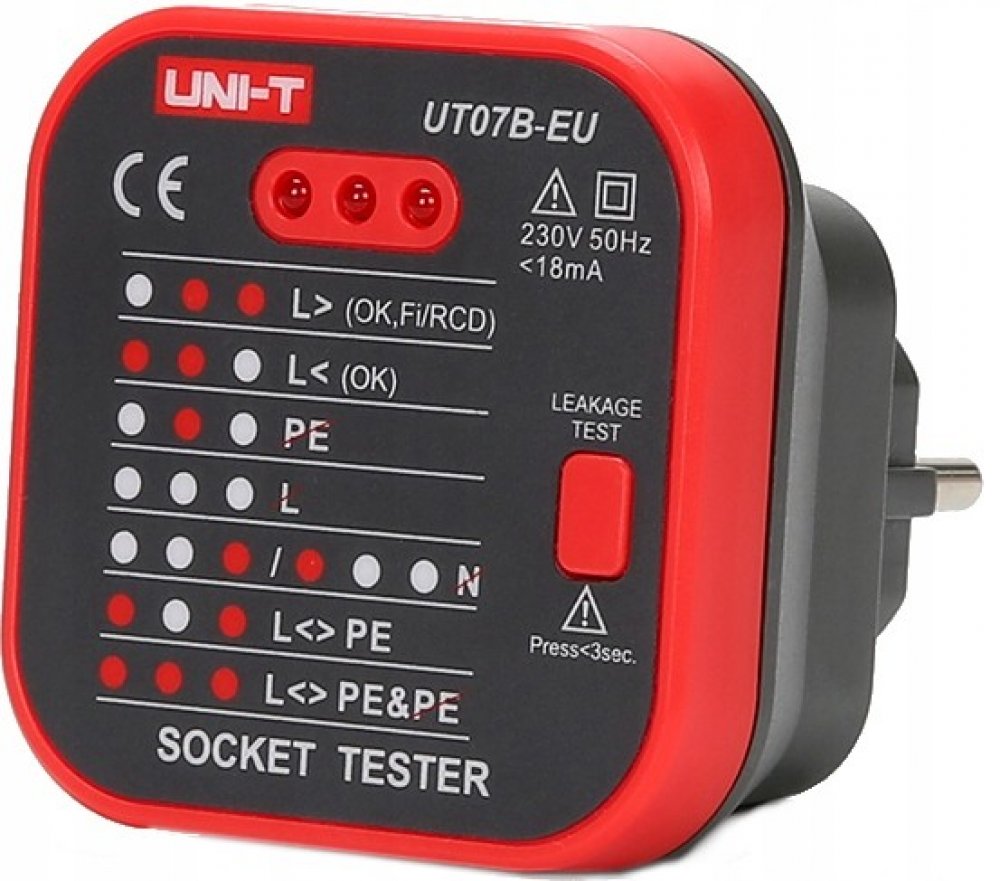

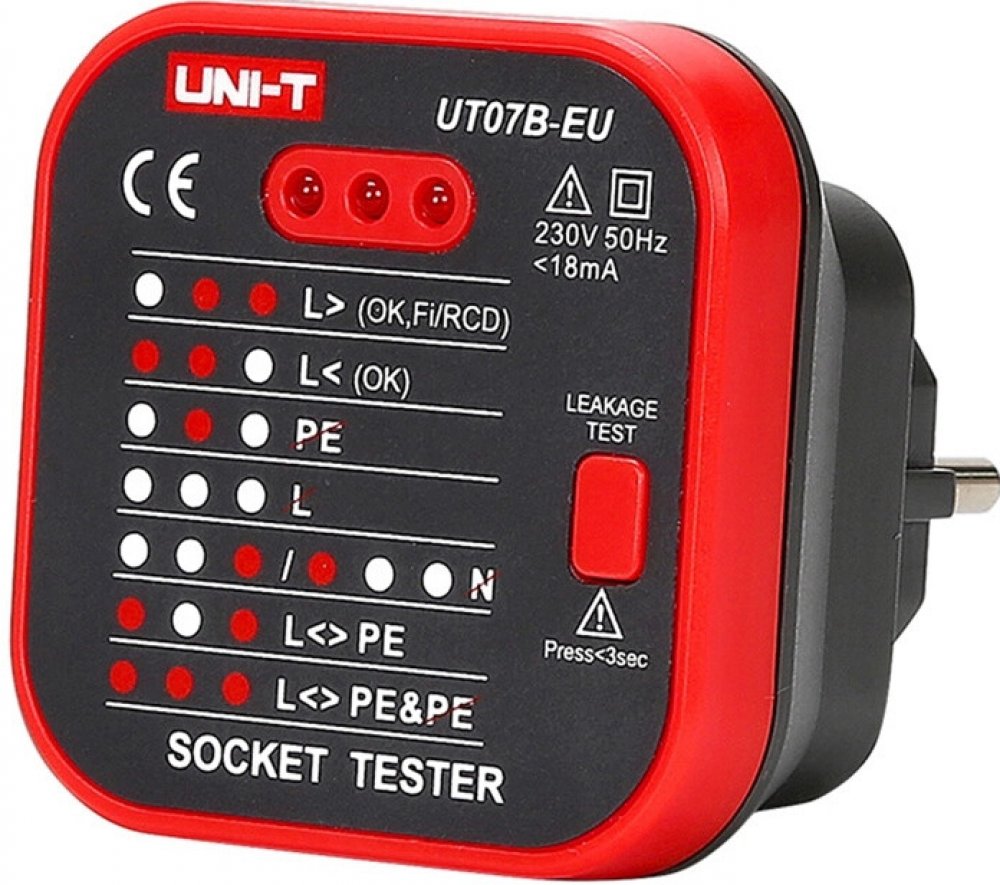

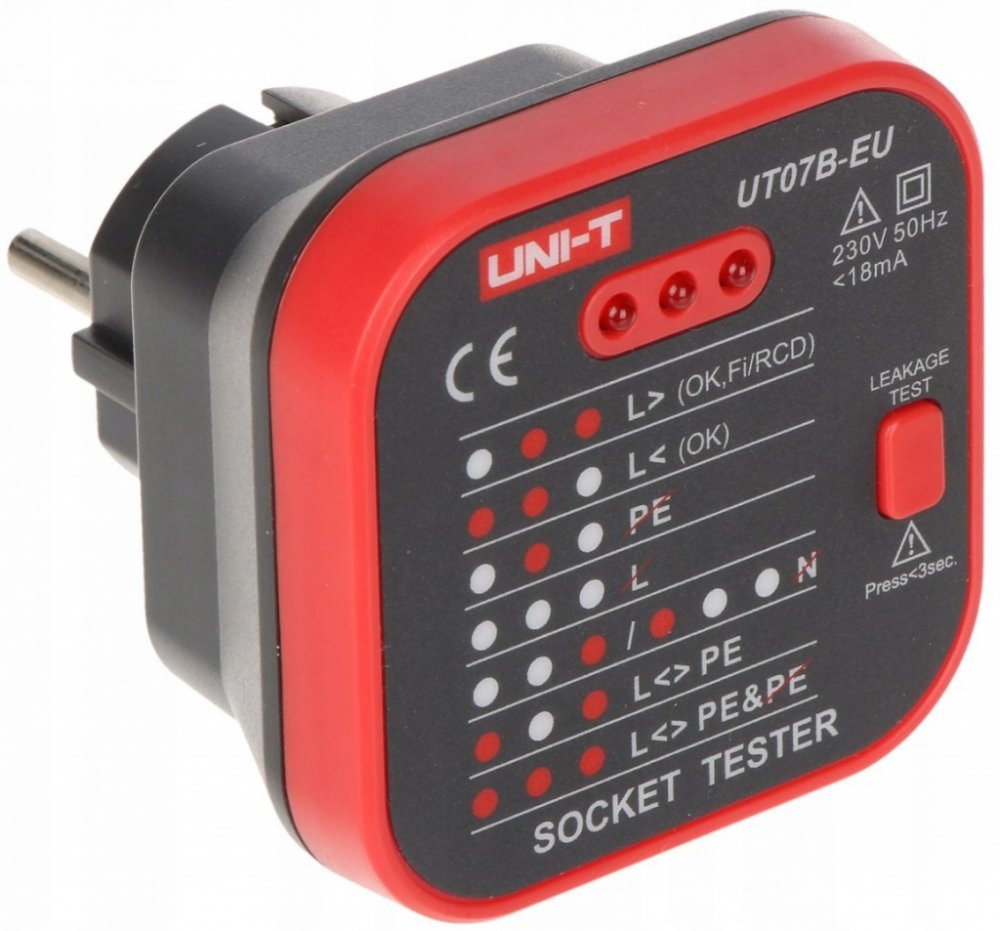

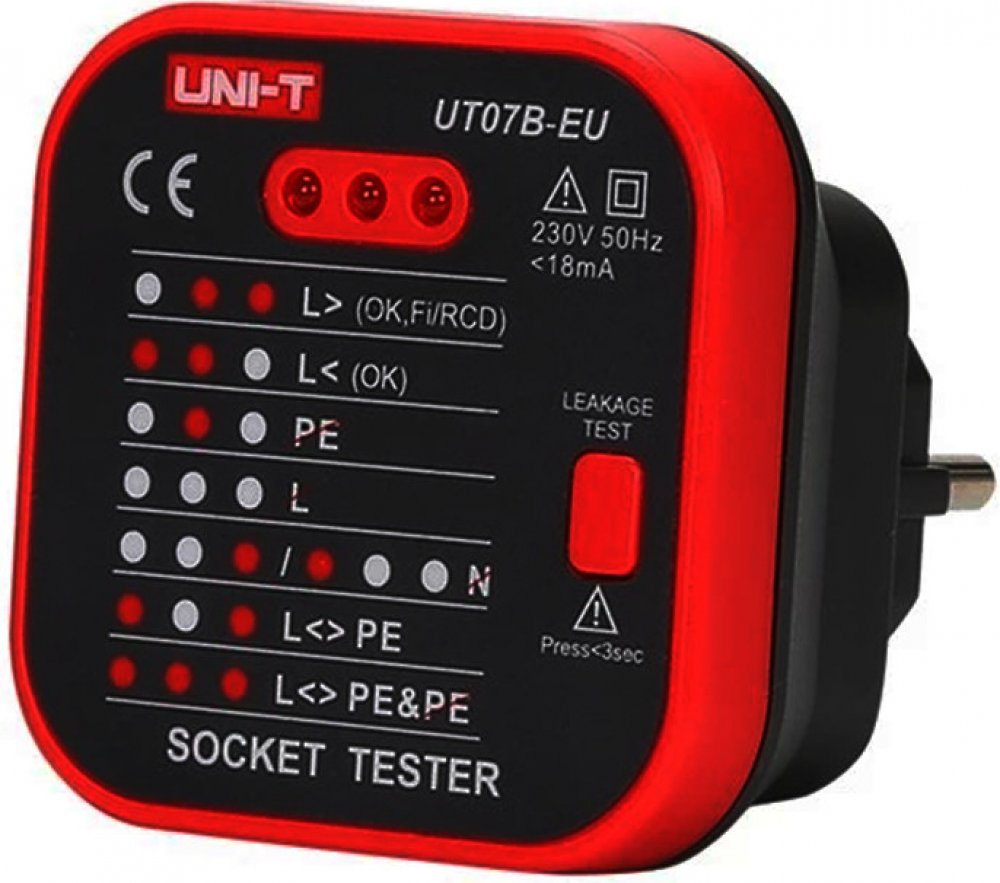

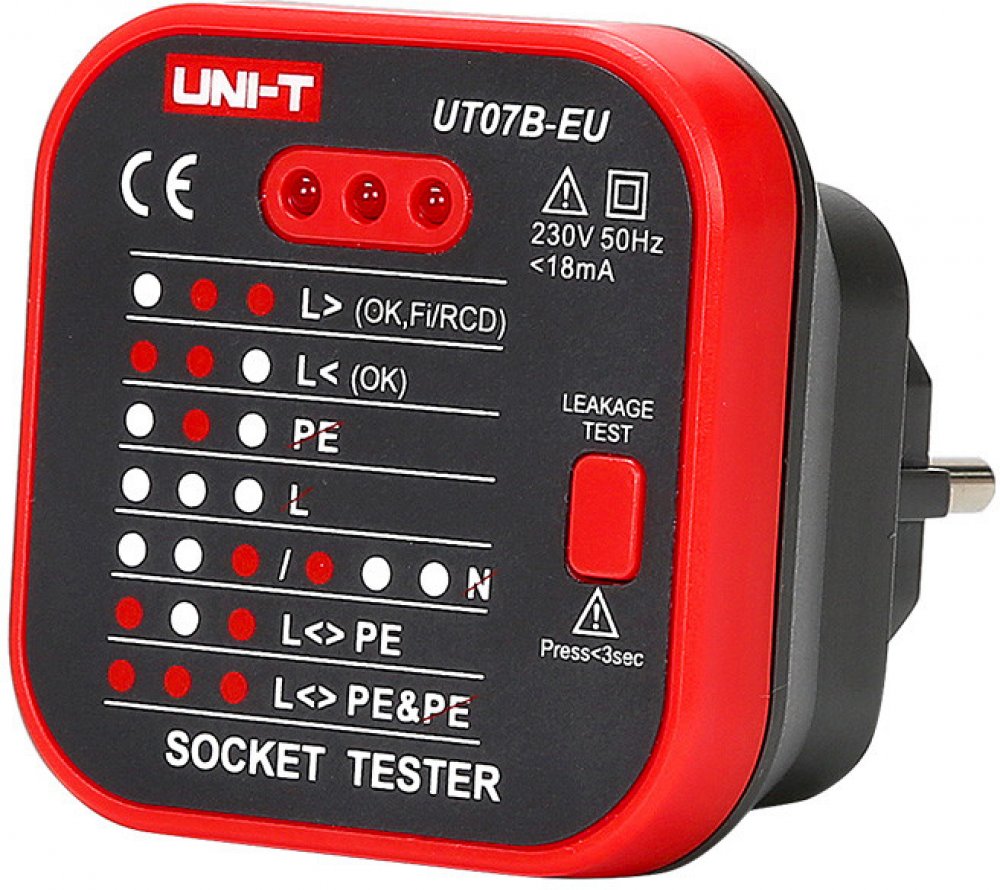

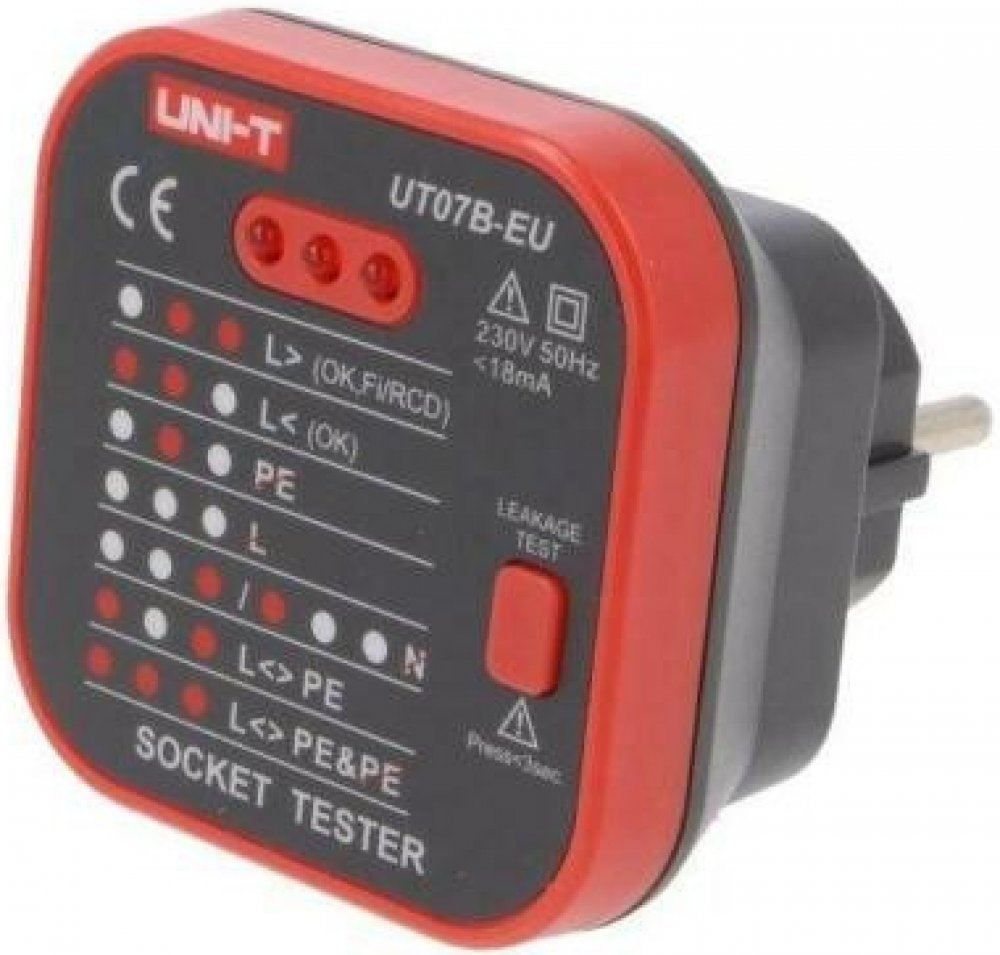

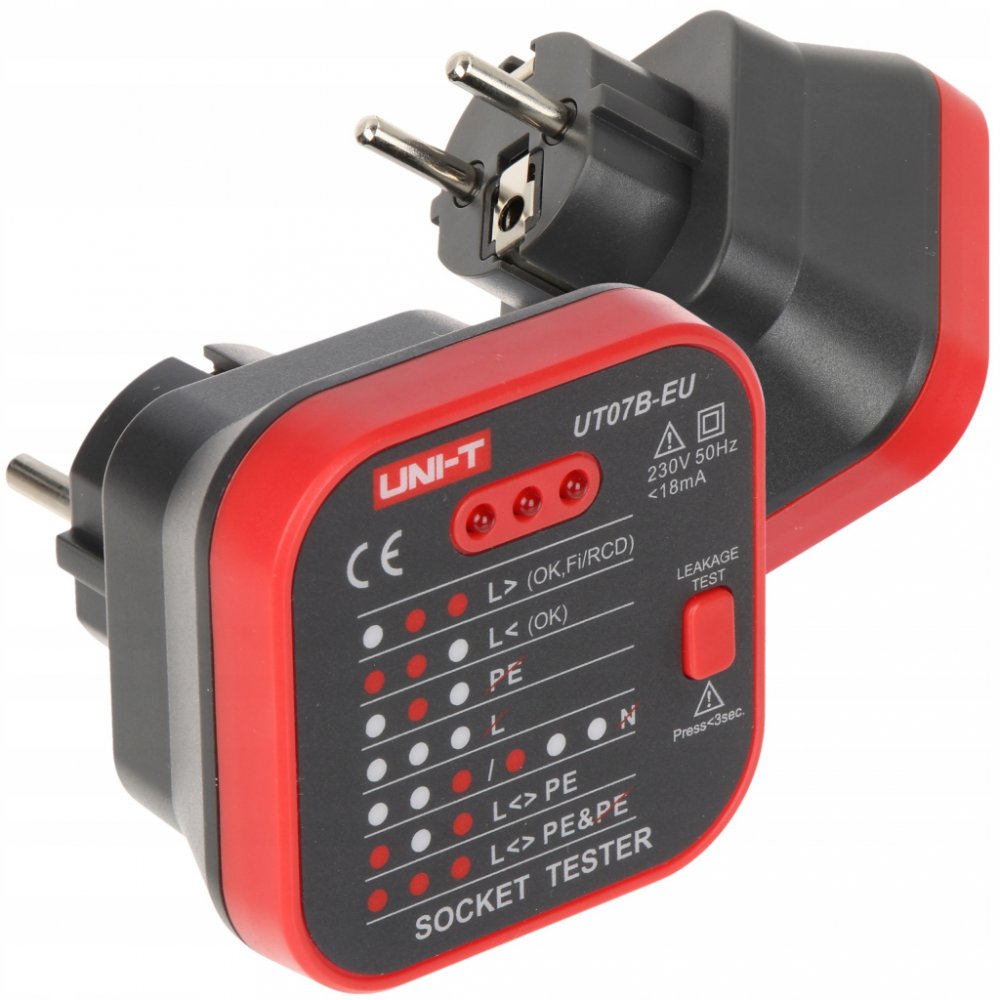

Tester zásuvek UNI-T UT07B-EU
Přístroj UNI-T UT07B-EU je tester pro jednoduchou kontrolu zapojení zásuvek 230V/AC. Pomocí tří kontrolních diod LED signalizuje správné připojení všech tří vodičů rozvodu a funkčnost zapojení proudového chrániče.
• Testování zařízení na zbytkový proud (RCD).
• Kontrola, kde je fáze zapojena do síťové zásuvky
• Kontrola zemního spojení
• Kontrola chybějícího uzemnění ke svorce síťové zásuvky
• Kontrola správnosti připojení fáze / země v síťové zásuvce

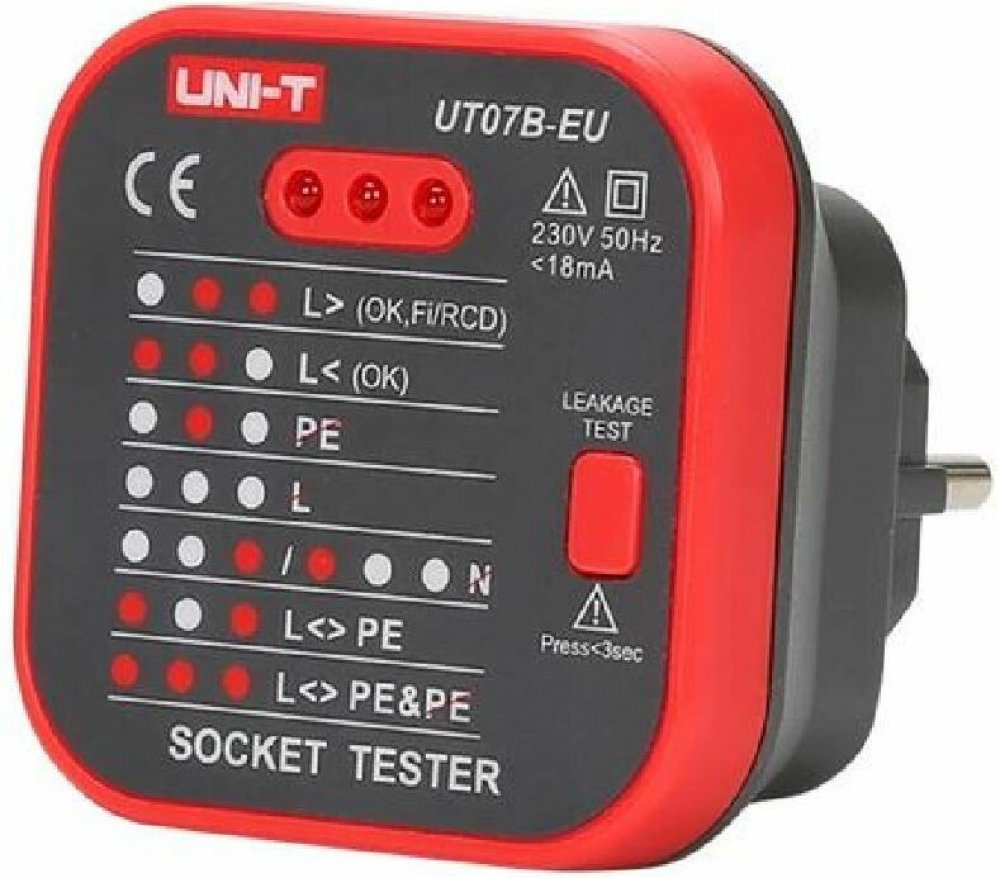

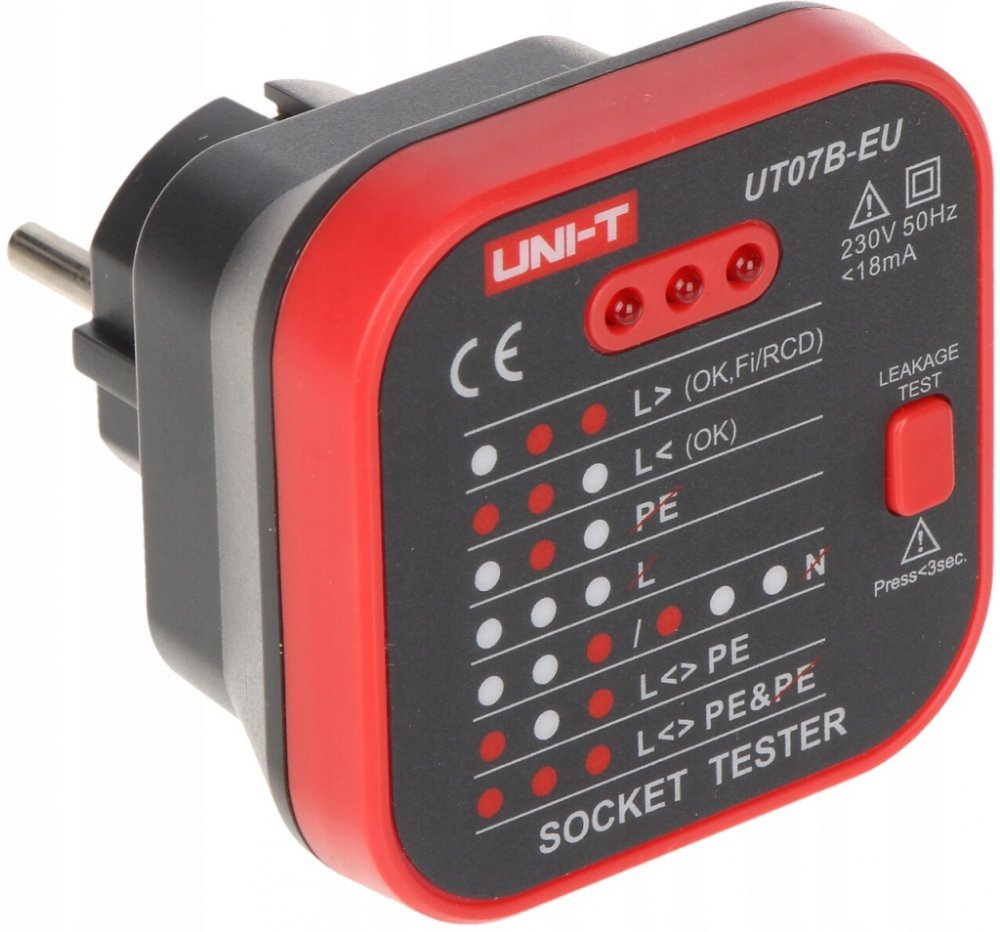

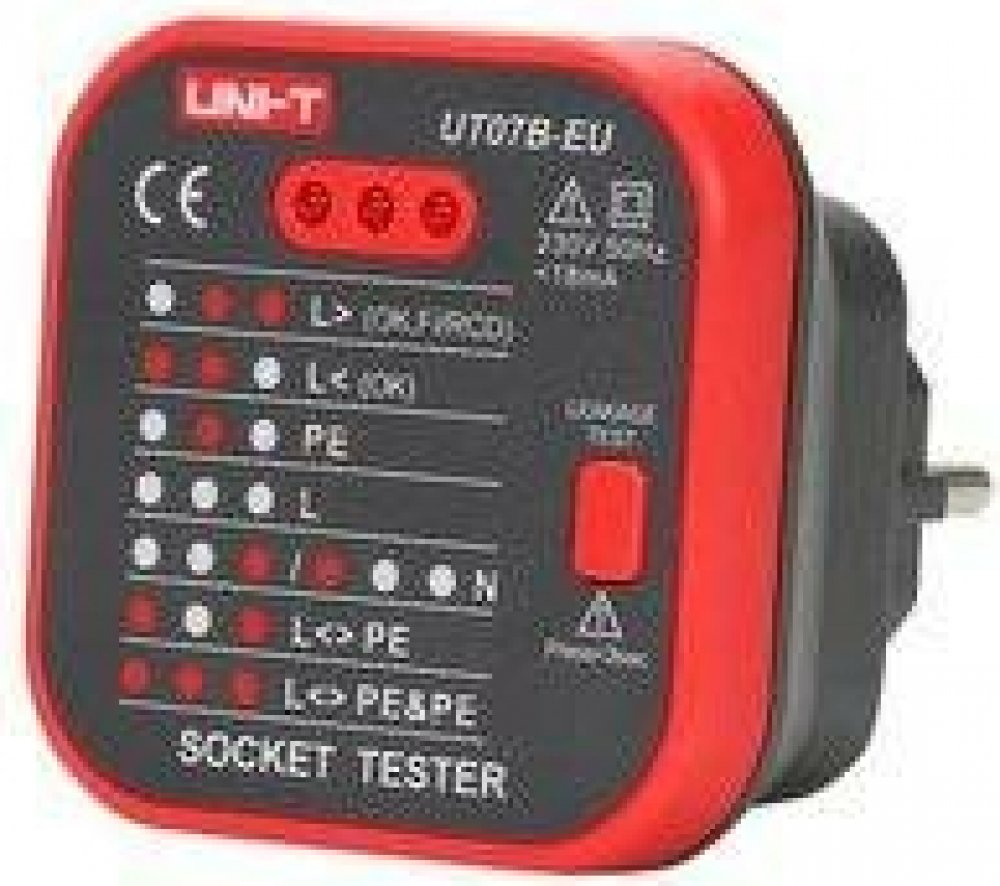

Indikace sedmi stavů zapojení zásuvky pomocí tří LED:
• OK, test chrániče prošel
• OK
• Chybí zem - žlutozelený vodič
• Chybí fáze - hnědý nebo černý vodič
• Chybí nulový (zpětný) vodič - modrý vodič
• Fáze zapojena opačně
• Fáze zapojena opačně a chybí zem
TECHNICKÉ SPECIFKACE:
• Provozní napětí: 230 V / AC
• Provozní proud: < 18mA
• Provozní frekvence: 50Hz až 60Hz
• Test funkce proudového chrániče (RCD): proudem cca 30 mA
• Barva produktu: červená a šedá
• Hmotnost: 80,5 g
• Rozměry: 65 x 65 x 61 mm
OBSAH BALENÍ:
• Tester UT07B-EU (v blistru): 1ks
• Návod k použití: 1ks

Důležité: Zkoušku proudového chrániče je možné provést pouze v případě, že je fáze vpravo
(indikátory svítí tak, jak je uvedeno v řádku 1 na obrázku vysvětlujícím konfiguraci indikátorů).
Chcete-li použít funkci testu proudového chrániče, stiskněte a podržte tlačítko RCD (až 3
sekundy). Pokud se během této doby zapne proudový chránič obvodu, znamená to správnou
funkci tohoto chrániče. V takovém případě je třeba proudový chránič znovu zapnout.
