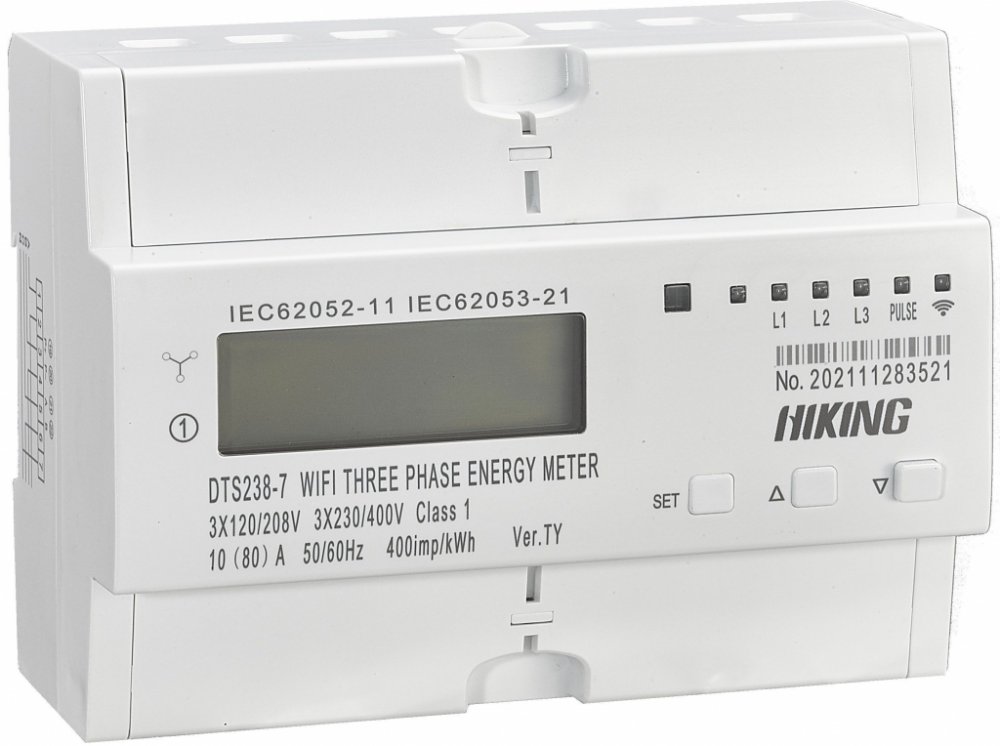

Tuya HDTEC HDS238-7

Třífázový jednotarifní elektroměr, spolupracující s cloudovou aplikací Tuya. Umožňuje dálkový odečet spotřeby energie a dálkové vypínání/zapínaní (stykač 3x230V 80A; maximální špičkový proud 100A). Současně umožňuje připojení impulzního počítadla (400 imp/1kWh).přesnost třídy 1 IEC62053-21LCD displejdálkové odečtydálkové vyúčtování el. energiehistorie naměřených hodnotdálkové spínánívýstup pulsů 400 imp/kWhinstalace na DIN (šířka 7 modulů)rozměry 126 x 98 x 78mmRS485konstrukce krytu kontaktů umožňuje zaplombováníSchéma zapojeníUpozornění - přenechejte instalaci elektroměru odborníkovi s patřičným oprávněnímSvorka č. 1 - Vstup fázového vodiče A (L1 in)Svorka č. 2 - Výstup fázového vodiče A (L1 out)Svorka č. 3 - Vstup fázového vodiče B (L2 in)Svorka č. 4 - Výstup fázového vodiče B (L2 out)Svorka č. 5 - Vstup fázového vodiče C (L3 in)Svorka č. 6 - Výstup fázového vodiče C (L3 out)Svorka č. 7 - Vstup i výstup nulového (středního) vodiče (N)Svorky č. 19,20 - impulzní výstup 400imp/1kWhSvorky č. 21,22 - MBUS konektor RS485Párování s aplikací TuyaPo prvním připojení je elektroměr automaticky v režimu párování (modrá LED "WiFi" krátce rychle bliká). Pokračujte v párování podle pokynů v aplikaci Tuya.Pro manuální spuštění režimu párovánípomocí šipek se přepněte do obrazovky, která ukazuje "C 400"podržte pravou šipku (dolů), dokud se nerozbliká modrá dioda WiFi, indikující režim párovánípokračujte v párování podle pokynů v aplikaci TuyaČastý dotaz Zákazníci nám volají, že přes aplikaci nastavili elektroměr do stavu vypnuto, tím si vypli proud v celém objektu a tím také napájení WiFi routeru - teď jsou ve stavu, kdy elektroměr nelze zapnout přes aplikaci, protože není dostupná WiFi a elektroměr se v aplikaci jeví jako offline.Nezapojujte WiFi router za elektroměr, nebudete (v případě vypnutí elektroměru) schopni jej znovu přes aplikaci zapnout. Ujistěte se, že okruh, na kterém máte potřebný HW pro připojení elektroměru do internetu je zapojen nezávisle na stavu elektroměruRuční zapnutí/vypnutí elektroměru pomocí tlačítek na elektroměru se provádí současným stisknutím obou šipekAktuální data po jednotlivých fázíchZde při testu připojená 60W žárovka na fázi 3 Statistiky po jednotlivých dnech, měsících a letechTyto statistické údaje se zobrazují za všechny 3 fáze společně (nelze zobrazit po jednotlivých fázích)     SpecifikacePřímé obousměrné* měření 3x 80A (od 0,04A do max. 100A)Referenční napětí: 3x230/400V+NMaximální proud 3 x 80 A (80A na každou fázi)Referenční proud: 10A (proud, při kterém je měření nejpřesnější)Maximální špičkový proud: 100 A na fáziVlastní spotřeba:
