Triven PS-C-01-500-I

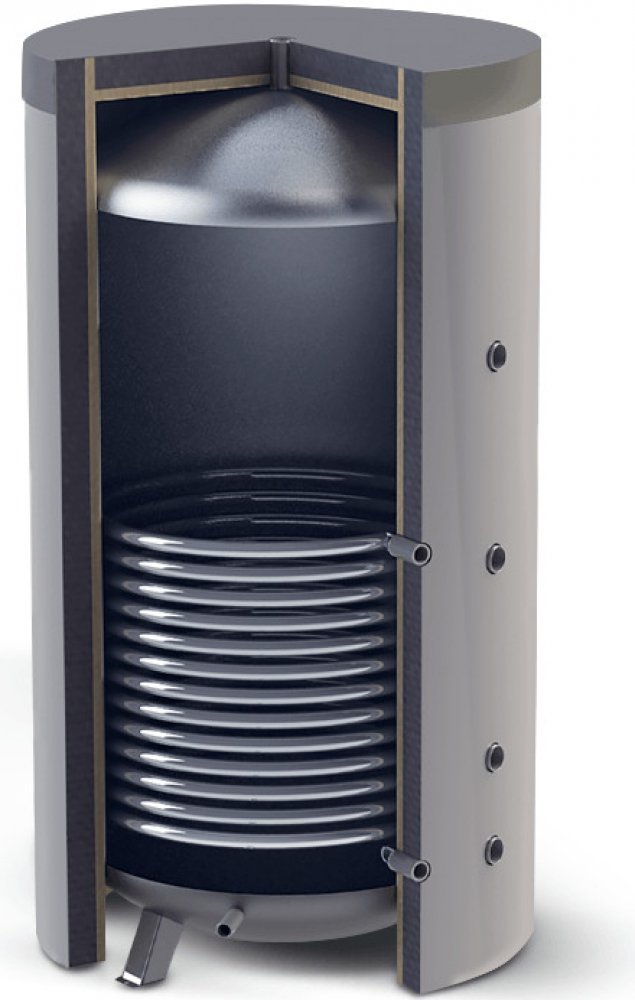

Akumulační nádrž 500 l s výměníkem
Akumulační nádrž 1000 l s výměníkem využijete se všemi typy topných systémů – od kotlů na tuhá paliva nebo plyn až po moderní systémy s tepelnými čerpadly a zdroji FVE.
Vyrábíme ji z odolných za tepla tvářených plechů jakosti S235JR, které zajišťují mimořádnou pevnost a dlouhou životnost.
Akumulační nádrž dodáváme s kvalitní EPS tepelnou izolací o síle 85 mm s energetickou účinností třídy B.
Hlavní přednosti:
- Univerzální použití: vhodná pro kotle na tuhá paliva, plyn, tepelná čerpadla i systémy se zdroji FVE.
- Odolná konstrukce: za tepla tvářené plechy jakosti S235JR pro vysokou pevnost a dlouhou životnost.
- Tepelná izolace EPS 85 mm: energetická třída B pro omezení tepelných ztrát.
- Výměník: umožňuje připojit sekundární zdroj ohřevu a akumulace vody nebo využít výměník pro průtokový ohřev TUV v samostatném okruhu (dle projektu zapojení).
- 5 let záruka + skladová dostupnost
Použití a kompatibilita
Akumulační nádrž 500 l s výměníkem je vhodná pro většinu topných systémů, typicky:
- kotle na tuhá paliva
- plynové kotle
- tepelná čerpadla
- systémy se zdroji FVE
Vhodné použití:
- akumulace otopné vody v uzavřených topných systémech,
- stabilizace teploty v topném systému a zajištění efektivního provozu zdroje tepla,
- využití tepla v čase nezávisle na zdroji vytápění (komfortnější a úspornější provoz),
- využití výměníku pro připojení sekundárního zdroje ohřevu nebo pro průtokový ohřev TUV (v samostatném okruhu, dle projektu zapojení).
Nevhodné použití:
- Jako zásobník pitné vody / TUV (nádrž není určena pro přímý kontakt s pitnou vodou ani pro její hygienické skladování).
- Pro agresivní nebo korozivní média – zejména v okruhu výměníku z uhlíkaté oceli (např. solanka, voda s vysokým obsahem chloridů, nevhodně namíchané/chemicky nekompatibilní nemrznoucí směsi, technologické kapaliny mimo určení).
- Pro otevřené topné systémy (trvalý přístup kyslíku do soustavy urychluje korozi ocelových částí a výměníku).
- Pro aplikace vyžadující více nezávislých výměníků (např. současné oddělení více zdrojů/okruhů přes samostatné výměníky) – tento model má pouze 1 výměník.
- Pro chlazení nebo „studenou akumulaci“ bez řešení rosného bodu a parozábrany (hrozí kondenzace a poškození izolace / okolních konstrukcí).
- Pro provoz mimo povolené limity (překročení max. provozního tlaku/teploty dle technických parametrů).
Připojení a zapojení
Nátrubky a vývody:
- Nátrubky 6/4", 5/4" a 3/4" – pro snadné napojení do topných systémů / možnost instalace topných těles
- Nátrubky 1/2" – např. pro montáž teplotních čidel
- 1× tepelný výměník – pro připojení sekundárního zdroje ohřevu a akumulace vody nebo pro průtokový ohřev TUV v samostatném okruhu
Klíčové technické parametry akumulační nádrže 500 l s výměníkem:
- Rozměry: viz technická specifikace ve fotogalerii.

Technické parametry nádrží
PS-C-01-200-I
PS-C-01-300-I
PS-C-01-400-I
PS-C-01-500-I
PS-C-01-800-I
PS-C-01-1000-I
PS-C-01-1500-I
Průměr nádrže "d"/ s izolací "D"
mm
502/674
603/775
603/775
651/823
790/962
790/962
997/1169
výška nádrže "H"
mm
1380
1416
1666
1933
1738
1988
2029
Celkový objem
236
344
419
566
733
850
1361
Čistý objem nádrže
l
223
329
394
541
688
809
1311
Hmotnost
kg
58
67
82
94
127
138
212
maximální dovolený provozní tlak zásobníku
bar
5 bar(g)
5 bar(g)
5 bar(g)
5 bar(g)
5 bar(g)
5 bar(g)
3 bar(g)
maximální dovolený provozní tlak výměníku
bar
10 bar(g)
max. dovolená pracovní teplota nádrže
°C
95°C
Plocha spirály
m2
1,2
1,2
1,8
1,8
3,2
3,2
4,7
Objem spirály
l
734
734
11,2
11,2
29,5
29,5
42
Tepelná vodivost izolace (WmK)

≤ 0,032 W/mK
Síla izolace (mm)
mm
85
Povrchová úprava
bez vnitřního nátěru; vnější základový nátěr + krycí lak
Energetická třída
B
B
B
B
B
B
C
Obsah balení
- Akumulační nádrž
- Tepelná izolace EPS na zip
- Návod k obsluze
Jak zvolit správný objem (orientačně)
Obecně platí tato následující pravidla, přičemž detailní vysvětlení najdete v následujícím článku: Jak správně vybrat akumulační nádrž? :
- Radiátory: výkon zdroje (kW) × 50 l
příklad: 10 kW → cca 500 l
- Podlahové vytápění: výkon zdroje (kW) × 80–100 l
příklad: 10 kW → cca 800–1000 l
