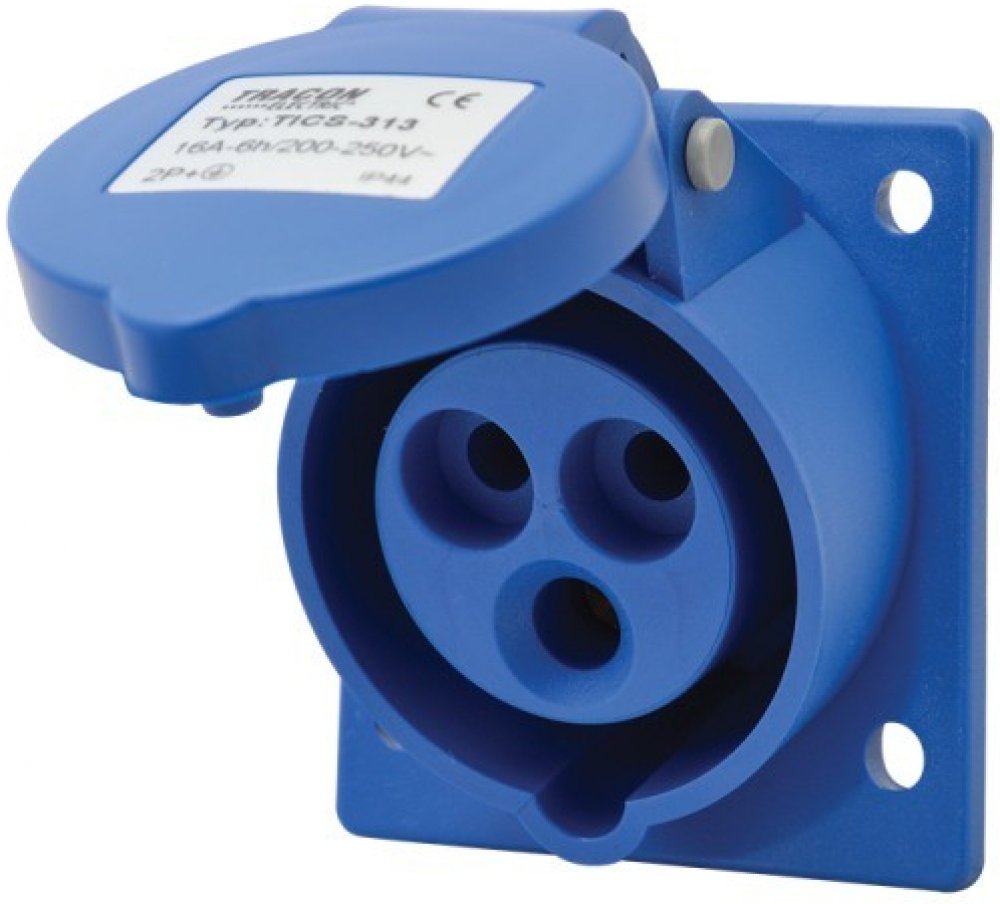

Tracon TICS-313

Vstavitelná průmyslová zásuvka Tracon TICS-313 nabízí spolehlivé a bezpečné připojení pro náročné prostředí. Konstrukce je určena pro jmenovitý proud 16 A a dimenzované napětí 250 V (dle EN 60309‑2: 230 V modrá), se zapojením 2P+E a stupněm krytí IP44. Díky kompaktnímu provedení je ideální pro průmyslové stroje, dílny i venkovní přístřešky. Robustní plastové tělo kombinuje nízkou hmotnost s odolností vůči mechanickému namáhání a chemickým vlivům, což zajišťuje dlouhodobou spolehlivost i v náročných provozech.
Technické provedení obsahuje připojovací techniku Závitová svorka, směr zasunutí zalomené a materiál krytu plast. Napěťová a frekvenční specifikace jsou 230–250 V, 50–60 Hz. Rozlišovací barva je modrá, což usnadňuje identifikaci a zajišťuje kompatibilitu se standardizovanými systémy. Použití šroubových svorek umožňuje bezpečné a trvanlivé připojení vodičů, snadnou údržbu a možnost opakovaného zapojování bez poškození kontaktů.
Rozměry příruby a rozteče vrtaných otvorů jsou navrženy pro snadnou montáž: horizontální příruba 62 mm, vertikální příruba 68 mm, rozteč vrtaných otvorů horizontálně i vertikálně 48 mm. Další rozměrové údaje: e = 32 mm, f = 37 mm, g = 60 mm. Díky těmto parametrům se zásuvka snadno integruje do panelů a rozvaděčů. Montáž je jednoduchá pomocí standardních nástrojů; doporučujeme zajistit správné utahovací momenty a pravidelnou kontrolu kontaktů pro optimální bezpečnost a dlouhou životnost zařízení.
Zásuvka splňuje normu EN 60309-2 a je určena pro provoz s dimenzovaným napětím 230 - 250 V a frekvencí 50-60 Hz. Krytí IP44 zaručuje ochranu proti stříkající vodě a nečistotám, zatímco robustní plastové provedení a šroubové svorky poskytují dlouhou životnost. Záruka výrobce: 2 roky.
PARAMETRY
Intenzita proudu IEC: 16 A
Napětí dle EN 60309-2: 230 V (50 + 60 Hz) modrá
Dimenzované napětí: 230 -250 V
Dimenzovaná frekvence: 50-60 Hz
Nastavení času: 6 h
Rozlišovací barva: modrá
Krytí (IP): IP44
Připojovací technika: Závitová svorka
Směr zasunutí: zalomené
Materiál: plast
Rozměr příruby vertikálně: 68 mm
Rozteč vrtaných otvorů vertikálně: 48 mm
Rozměr příruby horizontální: 62 mm
Rozteč vrtaných otvorů horizontálně: 48 mm
Záruka: 2 roky
Více informací

a(mm)
b(mm)
c(mm)
d(mm)
e(mm)
f(mm)
g(mm)
TICS-313
16 A
250 V
62
68
48
48
32
37
60
IP 44
