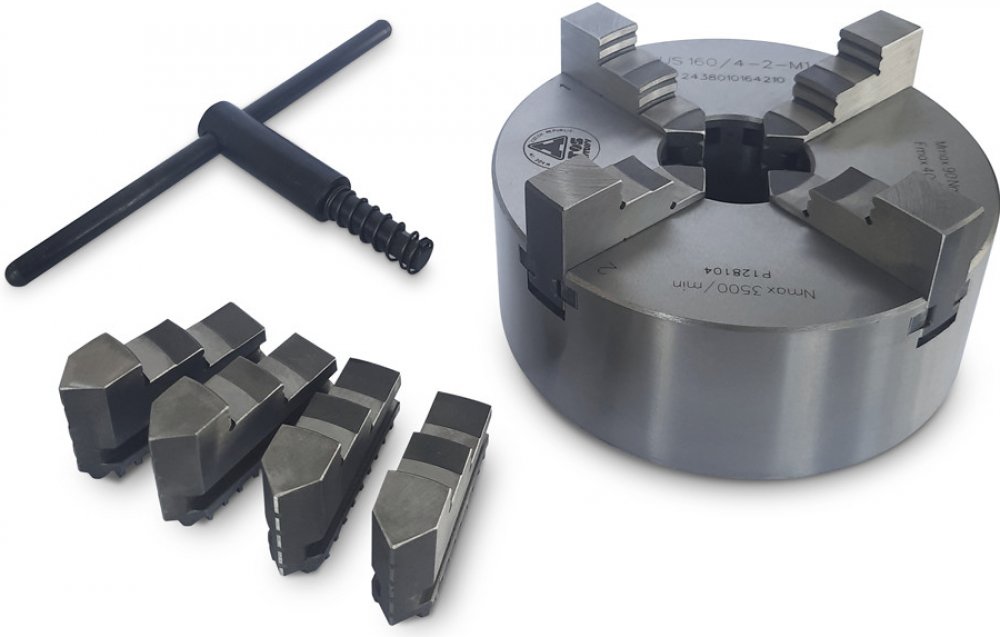

TOS SVITAVY Sklíčidlo univerzální čsn 243801, tos ius 100/4-1m1 (104110)

Technické údaje:
- Průměr: 100 mm
- Typ upínání: M1
- Třída přesnosti: zvýšená superior
- Počet čelistí: 4
Provedení:
- těleso sklíčidla – tvárná litina
- funkční plochy broušené, zajišťují přesnost upínání a prodlužují životnost sklíčidla
- od velikosti o160 vkládána kalená a broušená ocelová pera pro vedení čelistí
- upnutí sklíčidla na vřeteno stroje pomocí mezipříruby dle ČSN 243801
- 1 sada tvrdých vnějších čelistí SCV, 1 sada tvrdých vnitřních čelistí SCN
- 1 klíč, upínací šrouby
Rozměry (viz technický obrázek):
- průměr (mm): 100
- E H6: 80 mm
- F (+/- 0,2): 90 mm
- G: 3 x M6
- H (mm): 41,5
- J (mm): 17
- K (mm): 8
- O (mm): 18,0
- S (mm): 3
- T (mm): 52
- R (mm): 23
