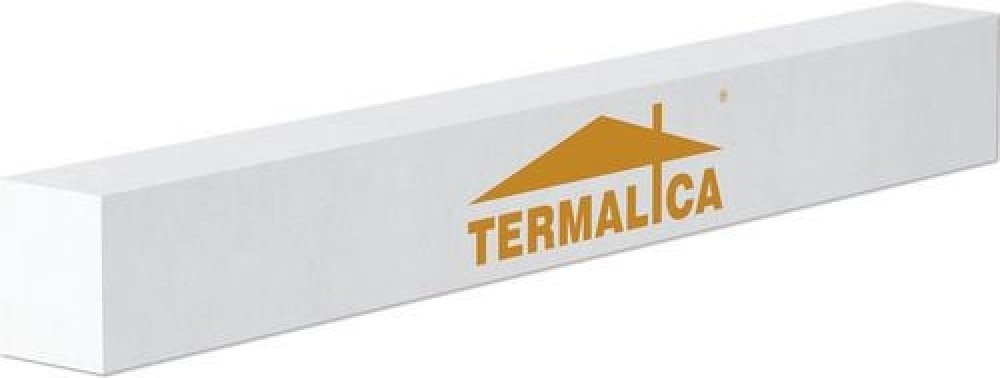

TERMALICA překlad nosný 1200/249/120mm TNN120

TERMALICA nosný překlad 1200/249/120mm TNN120 je pórobetonový nosný prvek vyztužený ocelovými pruty, který umožňuje snadné a bezpečné překlenutí otvorů ve zděných nosných i nenosných stěnách. Pro danou tloušťku zdiva se překlad vyskládá z prvků TNN položených vedle sebe na sraz, spojených maltou. Takto lze vytvořit překlady pro zdivo šířky 120, 240, 360  a 480 mm. Minimální uložení plochého překladu je 20 cm na každé straně. Překlad je okamžitě únosný po osazení, má nízkou hmotnost a perfektně zapadá do systému pórobetonového zdiva. Vyniká přesností, požární odolností a minimalizuje tepelné mosty. Je ideální volbou pro rychlou, suchou a efektivní montáž při zachování vysoké nosnosti.HLAVNÍ VÝHODY: Okamžitá únosnost po osazení: překlad je navržen tak, aby byl ihned po montáži připraven k zatížení Rychlá a jednoduchá instalace: pokládka bez zbytečných prodlev a potřeby dodatečného vyztužování Vysoká rozměrová přesnost: překlad má přesně definované rozměry, které zaručují bezchybné napojení na ostatní prvky zdiva Tepelná a požární odolnost: překlad je nehořlavý (třída A1) a výrazně omezuje tepelné mosty Kompatibilita s pórobetonovým systémem: povrch je shodný s okolním zdivem a vhodný pro omítky i jiné povrchové úpravy TECHNICKÉ ÚDAJE: Rozměr: DxVxŠ 1200 x 249 x 120 mm Hmotnost: 32 kg Materiál: autoklávovaný pórobeton kategorie I, vyztužený ocelovými pruty Součinitel tepelné vodivosti: λ = 0,14 W/m.K podle EN 1745 Reakce na oheň: třída A1 - nehořlavý materiál Rozměrové tolerance TLMB: délka: ± 15 mm, šířka: ± 5,0 mm, výška ± 5,0 mm Faktor difuzního odporu: 5/10 podle EN 1745 Únosnost: 12,6 kN/m Nebezpečné látky: žádné (vyhovuje vyhlášce č. 422/2016 Sb., o radiační ochraně a zabezpečení radionuklidového zdroje) Pro světlost otvoru maximálně 800 mm Pro stěny tloušťky 120, 240, 360 a 480 m Uložení 200 mm na každé straně MONTÁŽNÍ NÁVOD: Překlady jsou určeny k přímému zabudování a nesmí se zkracovat ani upravovat jejich průřez. Jakékoliv zásahy mohou negativně ovlivnit jejich statickou funkci a bezpečnost konstrukce. Při montáži je nutné dbát na správnou orientaci překladu, směrové šipky na jeho povrchu musí vždy směřovat vzhůru. Nesprávné osazení může způsobit poruchu konstrukčního detailu. Pokud je potřeba upravit světlost otvoru, lze toho dosáhnout větším uložením překladu do zdiva. Překlady se ukládají do maltového lože a minimální délka jejich uložení na každé straně musí být 250 mm. Pro zajištění lepších tepelněizolačních vlastností je vhodné doplnit překlady o tepelnou izolaci z EPS, minerální vaty nebo XPS. Nejvhodnější způsob je vložení izolantu mezi překlady v místě nad okenním nebo dveřním rámem, čímž dojde k přerušení tepelného mostu a ke zvýšení energetické účinnosti celé stavby. Nabízíme kompletní systém pórobetonového zdiva TERMALICA včetně všech konstrukčních prvků.
