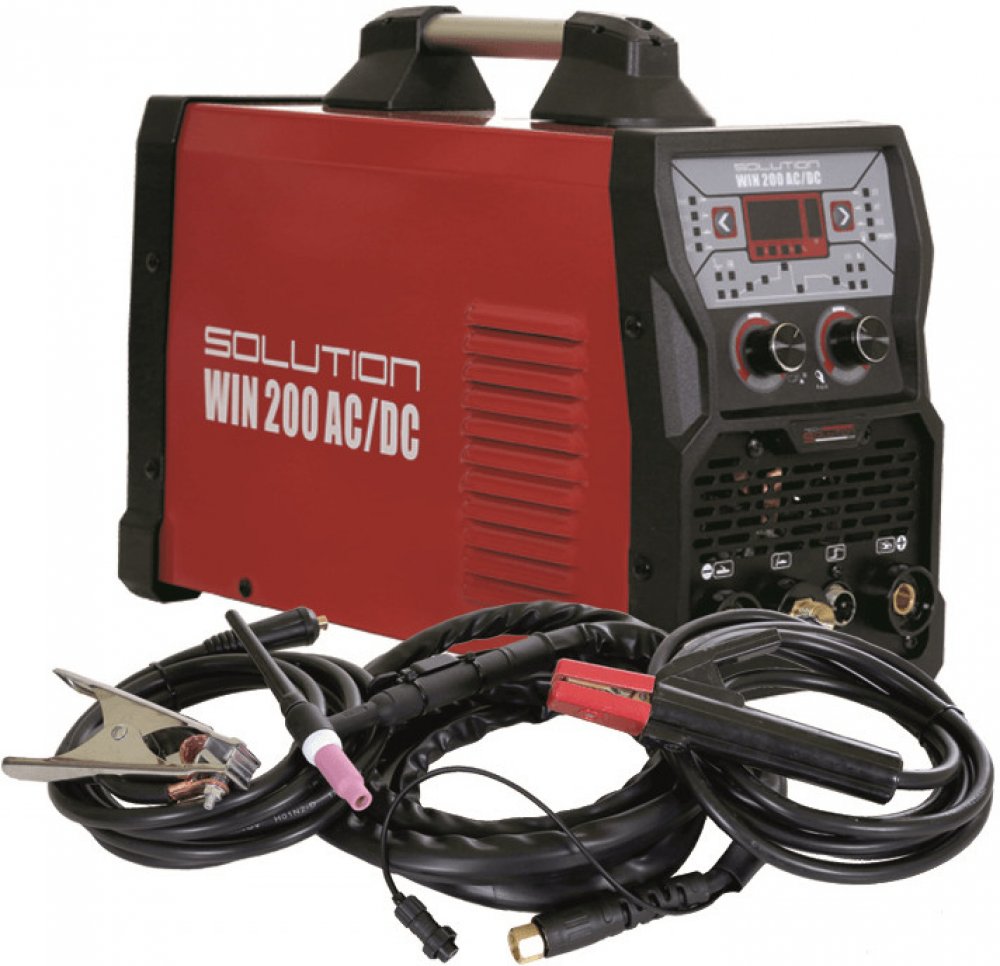

TECH SOLUTION TIG WIN 200 AC/DC

WIN 200 AC/DC, je jednofázový kompaktní pulzní svarovací invertor urcený pro svarování TIG-em, v módech svarování TIG DC, TIG DC Puls, TIG AC/DC a doplnkove i MMA. Umožnuje vysoce kvalitní svarování netavicí se wolframovou elektrodou v ochranné atmosfére plynu a to:
- hliníku a jeho slitin (strídavým proudem v módu TIG AC/DC)
- oceli a nerezi (stejnosmerným proudem TIG DC, nebo stejnosmerným pulzujícím proudem TIG DC Puls).
Všechny potrebné parametry si umíte nastavit na prehledném ovládacím panelu s intuitivním ovládáním. Odzkoušená nastavení si pak mužete uložit až do šesti pametových míst a mít je tak neustále pred pripravenou pro opakující se svárecské práce. K dispozici jsou také režimy spouštení svarování 2T nebo 4T.
Prednosti svárecky
- Malé rozmery a malá hmotnost, pevná rukojet.
- Jednoduché ovládání a orientace v zadávaných parametrech. Požadovaný mód svarování si vybíráte jedním tlacítkem v posloupnosti. Celý pracovní cyklus je graficky znázornen a jeho jednotlivé fáze jsou oznaceny LED indikátorem. Díky tomu víte presne který parametr práve nastavujete a jaká je jeho velicina (proud v [A], cas v [S], frekvenci v [Hz] a cást z hodnoty v [%]. K nastavování slouží dvojice otocných knoflíku a jeden troj- místní zobrazovac (LED displej). Druhým tlacítkem si vyberete režim spouštení svarovacího cyklu 2T, nebo 4T.
- Behem prubehu svarování vás ovládací paní informuje o tom, v jaké fázi cyklu svarování se práve nacházíte, jaká je jeho práve nastavená hodnota. V prípade casu predfuku a dofuku se spouští odpocítávání a pri nábehu a dobehu proudu se zobrazuje nábeh resp. klesání hodnoty proudu.
- Spolehlivé bezdotykové vysoko-frekvencní (HF) zapalování elektrického oblouku Není tak treba dotýkat se svarovaného materiálu címž se tak vyhneme možnému poškození svarovací elektrody od žhavého kovu.
- Signalizace automatického vypnutí svárecky v prípade prehrátí a automatické zpetné zapnutí po vychlazení ventilátorem (cca 2 - 3 minuty).
Prehled a význam jednotlivých parametru pri svarování metodou TIG
Proces - nastavení požadovaného svarovacího procesu, TIG DC, TIG DC Puls, TIG AC/DC, MMA.
Predfuk plynu - nastavení casu v rozsahu 0 – 3 sec. (Používá se pro naplnení horáku plynem pred svarováním, aby bylo možné zacít svarovat již v ochranné atmosfére plynu).
Startovací proud - nastavování velikosti proudu pro zapálení elektrického oblouku (10 - 200 Amp).
Nábeh svarovacího proudu - nastavení casu v rozsahu 0 – 10 sec. (Pro zabránení poškození netavicí se elektrody a zajištení mekkého startu svarování).
Svarovací proud - nastavení hlavního svarovacího proudu u metody TIG DC (10 - 200 Amp.).
Špickový proud - nastavení proudu u metody TIG DC Puls (10 - 200 Amp.).
Dobeh proudu – nastavení casu v rozsahu 0 – 10 sec. (Používá se pro zmenšování svarovacího proudu pred vypnutím. Umožní uživateli vyplnit kráter, který by se vytvoril na konci svarové housenky.).
Koncový proud - ukoncí se svarování (regulacní rozsah 10-200A)
Dofuk plynu - nastavení casu v rozsahu 1 – 10 sec. (Cas nezbytný pro foukání ochranného plynu po ukoncení svarování pro chránení svarové koupele a ochranu netavicí se elektrody. Obvykle by mela zustat po ukoncení dofuku šedé barvy.).
Frekvence pulzování - nastavení pri metode TIG DC Puls v rozsahu 10 - 90%. (Slouží ke snížení vneseného tepla do svarovaného materiálu a zúžení svarové koupele pro hlubší pruvar pri vetších tlouštkách svarovaného materiálu.).
Šírka pulsu - nastavení (zatežovatel) pri svarování TIG DC Puls v rozsahu regulace 10 - 90%.
Nastavení frekvence TIG AC - nastavení v rozsahu 20 - 200Hz. (V této frekvenci se mení kladné a záporné napetí na wolframové elektrode což rozbíjí izolacní oxid na tavenine.).
Nastavení vyvážení TIG AC - nastavení v rozsahu -40% do +40%. (Císlo vyjadruje procentuální podíl záporné cásti periody k celkovému casu periody. Behem kladné cásti periody probíhá odstranování izolacního oxidu z povrchu koupele. V záporné cásti periody probíhá k prenosu tepla do svarovaného kusu což umožnuje jeho svarování. Malé vyvážení zvyšuje cištení od oxidu a velké vyvážení zvyšuje prenos tepla do svarovaného kusu.).
2T, 4T - nastavení režimu spouštení svarovacího cyklu. (2T dvoutakt - stisknutím spínace horáku stroj zacne svarovat, uvolnením spínace horáku stroj prestane svarovat. 4T ctyrtakt - stisknutím spínace horáku stroj zacne svarovat a po jeho uvolnení bude pokracovat. Pro skoncení svarování je treba opet stlacit a uvolnit spínac horáku.).
Použití svárecky
- Pro možnost svarování v režimu TIG AC, je svárecka velmi vhodná pro svarování hliníku a jeho slitin.
- Pro možnost svarování v režimu TIG DC Puls, je vhodná zejména pro svarování tenkých plechu, trubek, potrubí.
- Pro možnost nastavení „mekkého nábehu a dobehu“ svarovacího proudu je svárecka velmi vhodná pro svarování v polohách (hlavne potrubí).
- Všestranné využití pro výrobu, opravy i domácí kutily.
- Vhodná pro lehké až strední nárocné práce.
Balení obsahuje
- Svarovací horák TIG (4 metrový)
- Držák elektrod (kabel 3 metrový)
- Ukostrovací svorka (kabel 3 metrový)
- Príslušenství k horáku: hubice (prumer 4, 5, 6 mm), kleštiny (1,6 a 2,0 mm), držák kleštin, zadní uzáver - dlouhý.
