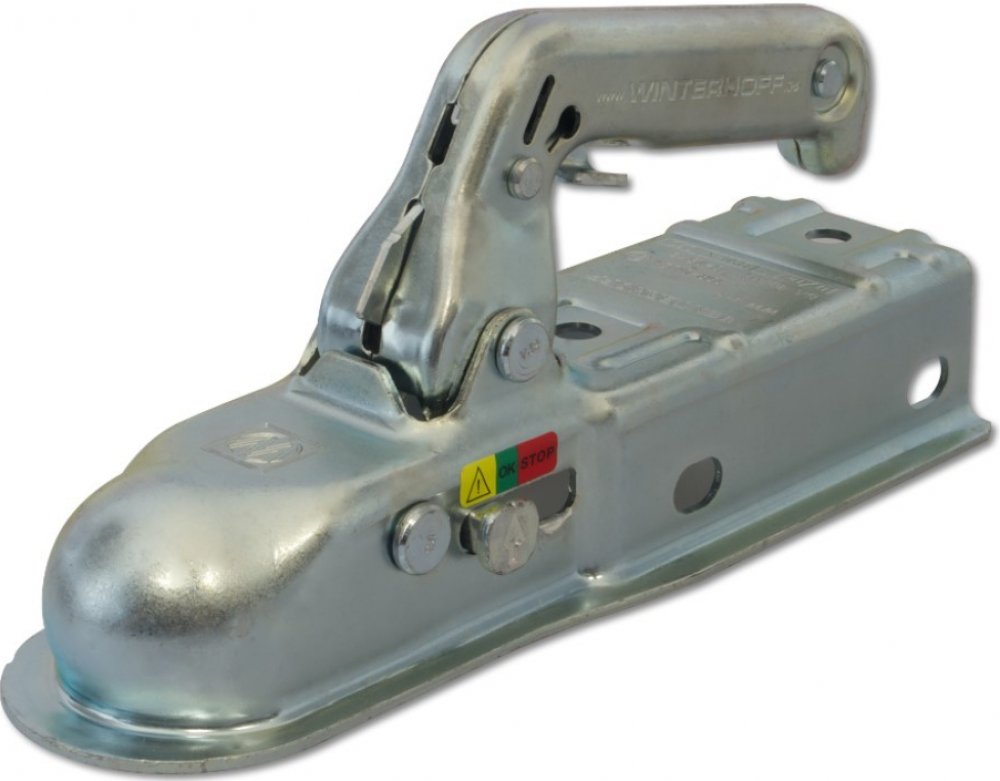

Tažná spojka Winterhoff WW 8-G, 800 kg, 60x60 mm, V10H10

Výrobce
WINTERHOFF/ALBE
montáž na jekl šíře (mm)
60x60 mm
maximální hmotnost přívěsu (kg)
800
maximální povolené svislé zatížení (kg)
75
velikost horizontálních šroubů
M10
velikost vertikálních šroubů
M10
rozteč montážních šroubů/otvorů (mm):
90
pro přívěsy
nebrzděné
hodnota D/Dc
7,7
homologace
E1 55R-012211
materiál
plech
otvory pro uchycení
2x horizontálně, 2x vertiálně
pro kouli o průměru (mm)
50
pro profil
jekl
zámek součástí dodávky
ne
Winterhoff osvědčená tažná spojka 800 kg pro nebrzděné přívěsy vrtáním pro dva šrouby M10 vedené svisle nebo vodorovně, případně jeden vedený svisle a druhý vodorovně. Spojka je vhodná pro uchycení na čtyřhan šíře 60 mm. Ovládací madlo je opatřeno stiskací pojistkou a otvorem pro zámek WW DBS 8/AK7.
Spojka je po dobu své životnosti samostavitelná a není nutné ji seřizovat. Míra opotřebení tažné spojky, resp. kulového čepu je zobrazena na přehledném bočním ukazateli.
vrtání: pr. 11 mm (pro šrouby M10, šrouby nejsou součástí dodávky)
rozteč montážních otvorů je 90 mm pro svisle vedené šrouby
rozteč montážních otvorů pro vodorovně vedené šrouby je 80 - 90 mm
NEZAPOMEŇTE: Pravidelným mazáním a čištěním výrazně prodloužíte životnost tažné kulové spojky.
Stavy ukazatele míry opotřebení po připojení na kouli
Ryska ukazuje do žlutého pole:
Kulový spoj je nadměrně opotřebený nebo došlo k zavření zámku tažné spojky nad tažnou koulí - riziko odpojení přívěsu během jízdy. Zkontrolujte správné nasazení tažné spojky na kouli. Zkontrolujte míru opotřebení tažné koule pomocí k tomu určené měrky. V případě potřeby vyměňte kulový čep nebo tažnou spojku.
Ryska ukazuje do červeného pole:
Tažná spojka je otevřená a připravená k připojení. Pokud je ryska v červeném poli i po připojení na kouli, nepokračujte v jízdě. Nechte zkontrolovat spojku v odborném servisu.
Ryska ukazuje do zeleného pole:
Tažná spojka i kulový čep nevykazují nadměrné opotřebení
