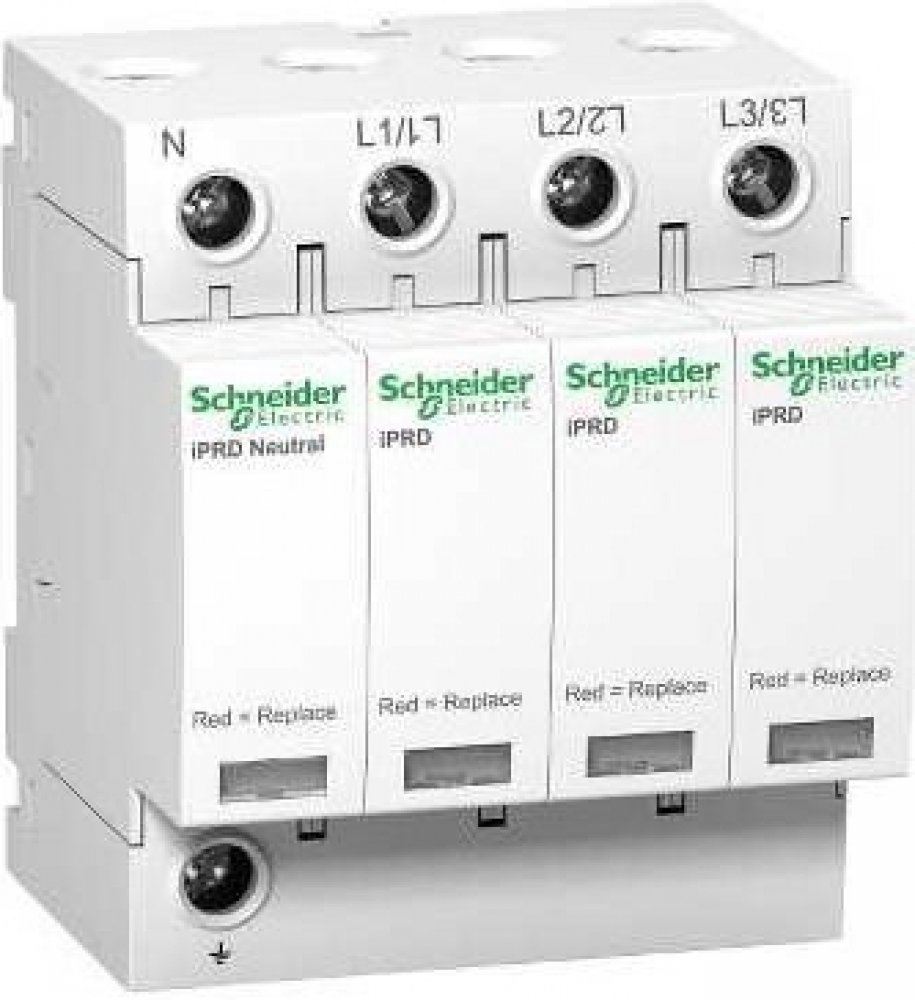

Svodič přepětí Schneider Electric A9L40601

  Základní popis řada Acti 9 označení výrobku Acti 9 iPRD označení přístroje IPRD40r typ produktu nebo součásti Svodič přepětí s odnímatelnou patronou použití zařízení Distribuce popis pólů 3P + N dálková signalizace Ano umístění signalizačních kontaktů 1 SD (1 V/Z) typ svodiče přepětí Elektrická distribuční síť uzemňovací soustava TN-S, TT  Doplňující popis typ třídy svodiče přepětí Typ 2 provedení svodiče přepětí MOV + GDT [Ue] jmenovité pracovní napětí 400 V (+/- 10 %) AC 50/60 Hz, 230 V (+/- 1,5 dB) AC 50/60 Hz jmenovitý vybíjecí proud Společný (common) režim : 15 kA L/PE, Společný (common) režim : 15 kA N/PE, Rozdílový režim : 15 kA L/N maximální vybíjecí proud Společný (common) režim : 40 kA L/PE, Společný (common) režim : 40 kA N/PE, Rozdílový režim : 40 kA L/N [Uc] maximální trvalé pracovní napětí Společný (common) režim : 260 V N/PE, Společný (common) režim : 350 V L/PE, Rozdílový režim : 350 V L/N [Up] ochr. napěťová úroveň 1,4 kV typ 2 společný (common) režim N/PE, 1,4 kV typ 2 rozdílový režim L/N [Ut] dočasné přepětí Odolnost : 337 V L/N pro 5 s, Odolnost : 442 V L/PE pro 5 s, Režim bezpečné poruchy : 1200 V N/PE pro 200 ms, Režim bezpečné poruchy : 1453 V L/PE pro 200 ms typ odpojovače Přidružený jistič iC60H 50 A Icu 15 kA křivka C, Přidružený jistič iC60N 40 A Icu 10 kA křivka C, Přidružený jistič NG125H 63 A Icu 36 kA křivka C, Přidružený jistič NG125L 63 A Icu 50 kA křivka C, Přidružený jistič NG125N 40 A Icu 25 kA křivka C zkratový proud 50 kA zkratová odolnost 50 kA místní signalizace Vlajka barva: bílá/červená napětí signalizačního obvodu AC : 250 V 50/60 Hz signalizační výstupní proud 0,25 A montáž Nacvaknutím montážní držák Lišta DIN rozteč 9 mm 8 výška 85 mm šířka 72 mm hloubka 69 mm hmotnost přístroje 0,421 kg barva Bílá ( RAL 9003 ) doba odezvy
