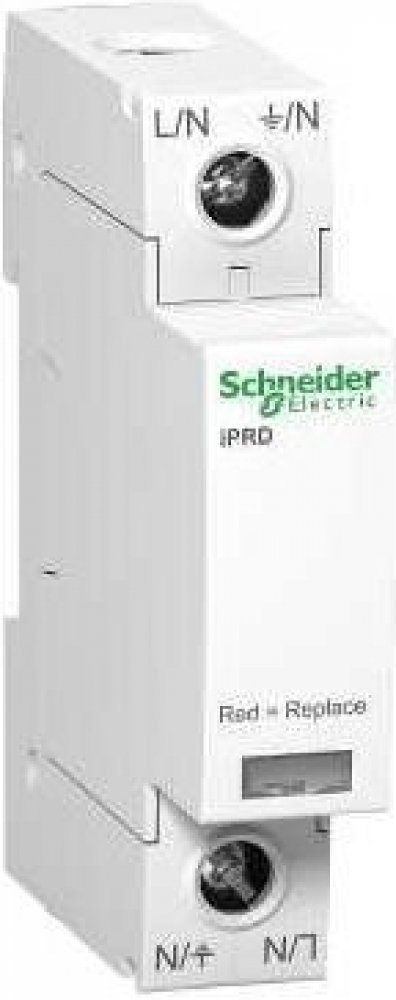

Svodič přepětí Schneider Electric A9L08100

  Základní popis řada Acti 9 označení výrobku Acti 9 iPRD označení přístroje IPRD8 typ produktu nebo součásti Svodič přepětí s odnímatelnou patronou použití zařízení Distribuce popis pólů 1P dálková signalizace Ne typ svodiče přepětí Elektrická distribuční síť uzemňovací soustava TN-C, TT [Uoc] napětí naprázdno 10 kV typ 3 společný (common) režim L/PE  Doplňující popis typ třídy svodiče přepětí Typ 2 + 3 provedení svodiče přepětí MOV [Ue] jmenovité pracovní napětí 230 V (+/- 10 %) AC 50/60 Hz, 400 V (+/- 10 %) AC 50/60 Hz jmenovitý vybíjecí proud Společný (common) režim : 2,5 kA L/PE, Společný (common) režim : 2,5 kA N/PE maximální vybíjecí proud Společný (common) režim : 8 kA L/PE [Uc] maximální trvalé pracovní napětí Společný (common) režim : 350 V L/PE, Společný (common) režim : 350 V N/PE [Up] ochr. napěťová úroveň 1 kV typ 2 společný (common) režim L/PE, 1 kV typ 3 společný (common) režim L/PE [Ut] dočasné přepětí Odolnost : 337 V L/N pro 5 s, Režim bezpečné poruchy : 1200 V N/PE pro 200 ms typ odpojovače Přidružený jistič iC60L 10 A Icu 25 kA křivka C, Přidružený jistič iC60N 10 A Icu 10 kA křivka C, Přidružený jistič iC60H 10 A Icu 15 kA křivka C zkratový proud 50 kA zkratová odolnost 50 kA místní signalizace Vlajka barva: bílá/červená montáž Nacvaknutím montážní držák Lišta DIN rozteč 9 mm 2 výška 85 mm šířka 18 mm hloubka 69 mm hmotnost přístroje 0,11 kg barva Bílá ( RAL 9003 ) doba odezvy
