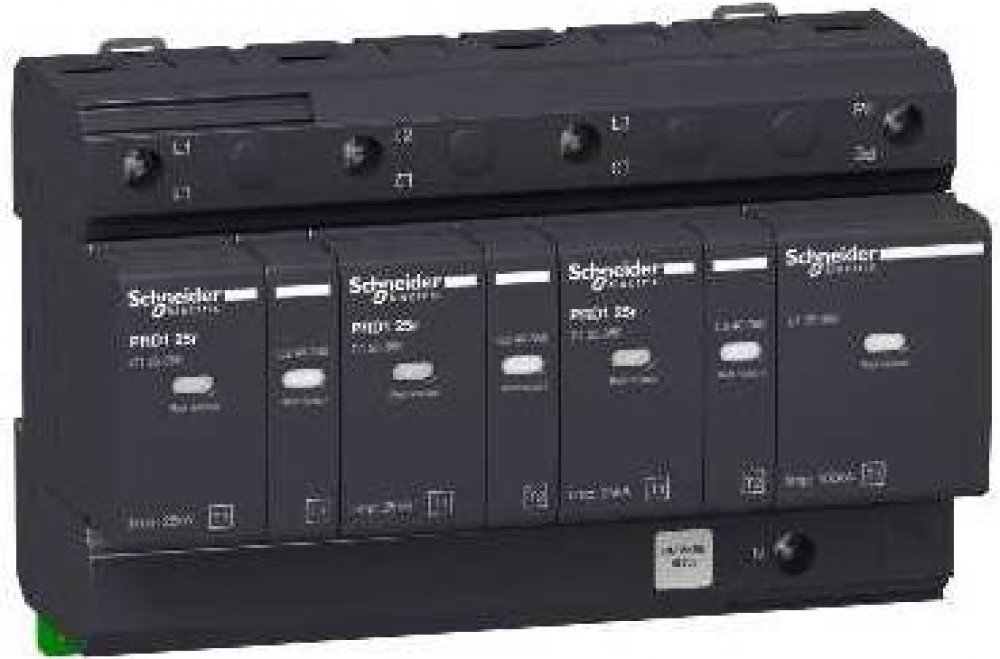

Svodič přepětí Schneider Electric 16332

  Základní popis řada Multi 9 označení výrobku Multi 9 PRD1 označení přístroje PRD1 25r typ produktu nebo součásti Svodič přepětí s odnímatelnou patronou použití zařízení Distribuce popis pólů 3P + N dálková signalizace Ano umístění signalizačních kontaktů 1 SD (1 V/Z) typ svodiče přepětí Elektrická distribuční síť uzemňovací soustava TN-S, TT  Doplňující popis typ třídy svodiče přepětí Typ 1 + 2 provedení svodiče přepětí MOV, Jiskřiště [Ue] jmenovité pracovní napětí 230 V (+/- 10 %) AC 50 Hz, 400 V (+/- 10 %) AC 50 Hz jmenovitý vybíjecí proud Společný (common) režim : 100 kA N/PE, Rozdílový režim : 25 kA L/N [Iimp] nárazový proud Společný (common) režim : 100 kA N/PE 50 A s, Rozdílový režim : 25 kA L/N 12,5 A s [Uc] maximální trvalé pracovní napětí Společný (common) režim : 350 V N/PE, Rozdílový režim : 350 V L/N [Up] ochr. napěťová úroveň 1,5 kV typ 2 společný (common) režim N/PE, 1,5 kV typ 2 rozdílový režim L/N [If] následný proud 25 kA rozdílový režim L/N, 0,1 kA společný (common) režim N/PE typ odpojovače Přidružená k pojistka 315 A gG v souladu s standardní, Přidružená k pojistka 315 A gG v souladu s standardní, Associated circuit breaker Compact NSX100B 100 A Icu 10 kA curve C, Associated circuit breaker Compact NSX100B 100 A Icu 15 kA curve C, Associated circuit breaker Compact NSX100B 100 A Icu 25 kA curve C místní signalizace Vlajka barva: bílá/červená napětí signalizačního obvodu AC : 250 V 50/60 Hz signalizační výstupní proud 1 A montáž Nacvaknutím montážní držák Lišta DIN rozteč 9 mm 16 výška 90 mm šířka 142,8 mm hloubka 70 mm hmotnost přístroje 1,43 kg barva Antracitová šedá ( RAL 7016 ) materiál PBT (polybutylen tereftalát) doba odezvy
