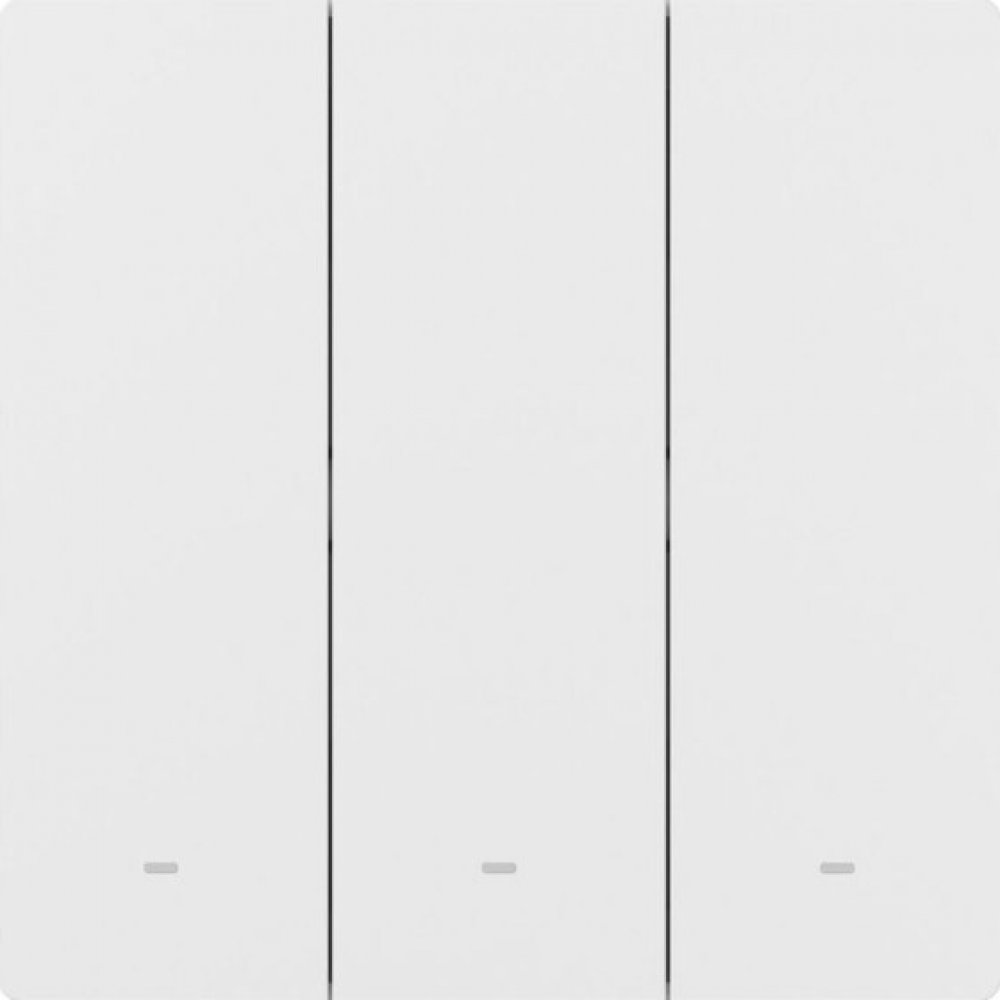

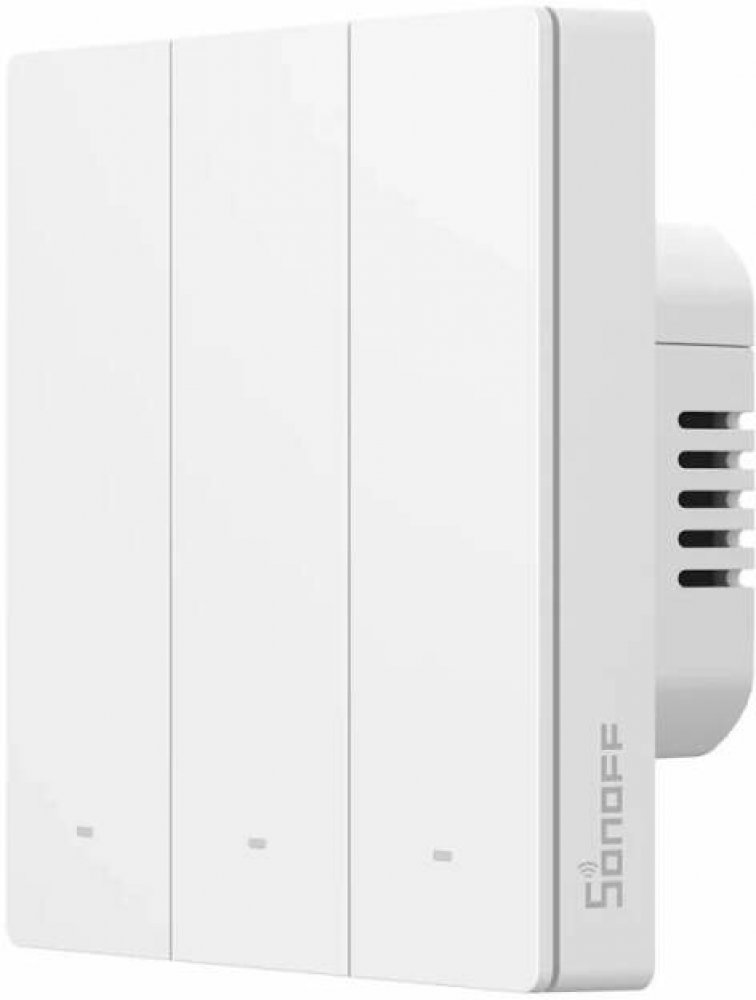

Sonoff ZBM5-3C-86W

SONOFF ZBM5-3C-86W je inteligentní nástěnný vypínač pro řízení osvětlení nebo drobných spotřebičů přes protokol Zigbee 3.0. 86mm konstrukce pro samostatnou instalaci (nevyžaduje rámeček jako 80mm verze).
Hlavní vlastnosti
- Podpora zapojení L+N ale i zapojení "bez nuly"!
- Maximální zátěž: 10 A pro odporové spotřebiče; LED/CFL až 400 W@240 V, 200 W@100 V.
- Minimální zátěž 3 W v režimu bez N.
- Podpora Zigbee router režimu při zapojení s N – rozšiřuje Zigbee síť.
- Podporuje režim "detach relay", dovolující ovládání scén, i když je fyzický relé vypnuto (nutno zapojit N).
- Kompatibilita s aplikací eWeLink přes SONOFF Zigbee gateway (NSPanel Pro, ZB Bridge apod.).
- Podpora integrace do Home Assistant – přes ZHA nebo Zigbee2MQTT
- OTA aktualizace firmware přes Zigbee2MQTT, Home Assistant nebo eWeLink
- Fyzické tlačítko s možným manuálním ovládáním a párovacím režimem (stisk ~5 s, LED bliká)
Technické parametryModelZBM5-3C-86WProtokolZigbee 3.0MCUEFR32MG22Napětí100–240 V AC, 50/60 HzMax. zátěž10 A odporová; LED/CFL: 400 W@240 V, 200 W@100 VMin. zátěž (bez neutrálu)3 WRozměry87×87×40,2 mmHmotnost~176 gMateriálPC+CRSProvozní teplota-10 °C až +40 °CProvozní vlhkost5 %–95 % RH (bez kondenzace)CertifikaceCE, RoHS, FCCFunkce a provoz
- Přímé manuální ovládání tlačítkem, včetně délky stisku pro párování/scény
- Možnost časových plánů, scén a automatizací přes eWeLink nebo Zigbee2MQTT/Home Assistant.
- State & control monitoring – sledování stavu ON/OFF vzdáleně v aplikacích či UI HA.
- Podpora "detach relay": stisknete tlačítko, ale elektronický výstup zůstává aktivní – ovládání chytrých žárovek je stále možné.
- V router režimu pomáhá posilovat Zigbee mesh síť.
Instalace – stručný postup
- Vypněte napájení.
- Zapojte dle schématu: L + N (doporučeno) nebo pouze L (pokud neutrální vodič chybí).
- Zapněte napájení – vypínač automaticky vstoupí do párovacího režimu (~180 s), LED bliká.
- Připojte pomocí eWeLink (skener QR u Zigbee gateway) nebo v Zigbee2MQTT / ZHA přes HA (stisk ~5 s).
- Po připojení nastavte plán, režimy nebo integrujte do scén.
- Pro změnu režimu zapojení – proveďte factory reset (>5 s stisk), přepojte dle potřeby a znovu párujteKompatibilita
- eWeLink (Sonoff Zigbee gateway)
- Zigbee2MQTT – včetně OTA, integrace do Home Assistant.
- ZHA – integrace pomocí ZBDongle v Home Assistant.
- Platformy: Amazon Alexa, Google Assistant i SmartThings (přes gateway).
Obsah balení

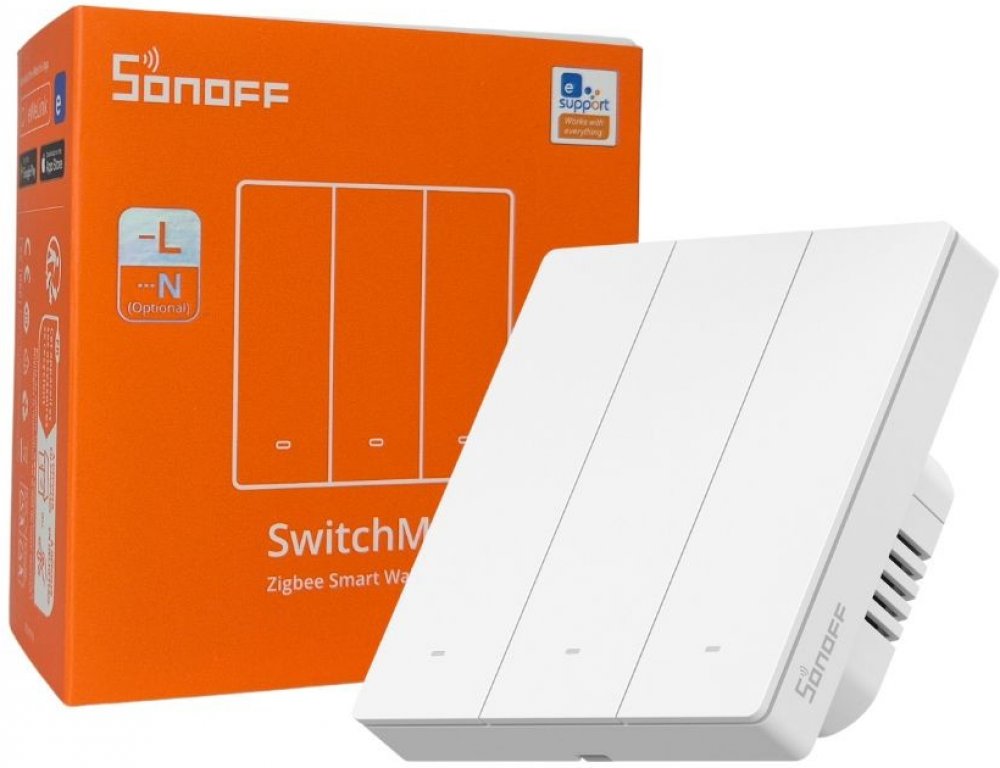

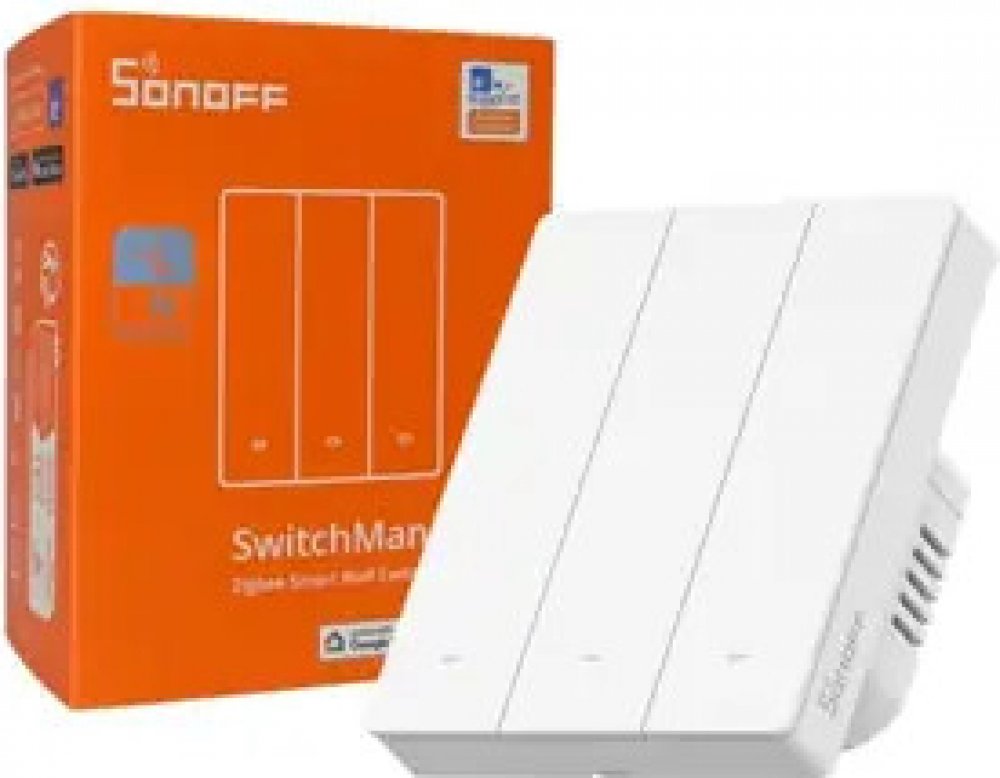

- SONOFF ZBM5-3C-86W modul (3kanálové provedení)
- Uživatelská příručka, schéma zapojení + bezpečnostní informace
- Samolepky, montážní materiál dle verze rámu
Závěr
SONOFF ZBM5-3C-86W je flexibilní a výkonný Zigbee vypínač vhodný pro modernizaci osvětlení v tradičním i novějším zapojení elektroinstalace. Podporuje přístup jak v aplikaci eWeLink, tak prostřednictvím open-source platforem (Home Assistant – ZHA nebo Zigbee2MQTT). Díky režimu router a "detach relay" nabízí pokročilé možnosti zapojení a chytré funkce včetně OTA aktualizací.
