Sonoff MINI-ZBDIM-E

Sonoff Fusion Orb-ZBDIM (MINI-ZB DIM-E) je nástěnný stmívač pro stmívatelná světla, který pracuje v síti Zigbee 3.0. Ovládá jas v rozsahu 0–100 % a současně nabízí lokální tlačítkové ovládání přímo na vypínači i vzdálené řízení přes kompatibilní Zigbee bránu. Zařízení je konstruováno pro montáž do 86 × 86 mm instalační krabice a používá napájení 220–240 V~.
Pokud řešíte stmívání v Zigbee ekosystému (automatizace, scény, časovače), Orb-ZBDIM dává smysl hlavně tam, kde chcete zachovat klasické nástěnné ovládání, ale současně mít možnost řídit jas i z aplikace nebo přes automatizace v systému.
Klíčové vlastnosti zařízení
- Zigbee 3.0 stmívání jasu světla v rozsahu 0–100 %.
- Lokální ovládání na vypínači: zapnutí/vypnutí a samostatná tlačítka pro zvýšení/snížení jasu.
- Kalibrace stmívání pro stabilnější chod (zejména u LED zdrojů, které mají horší chování v nízkých úrovních jasu).
- Měření výkonu (power monitoring) a dostupné funkce typu časovač, inching a nastavení chování po výpadku napájení (power-on state) podle možností zvoleného systému.
- Zigbee router (repeater) – zapojené zařízení může rozšiřovat dosah Zigbee sítě.
Orb-ZBDIM je určen pro běžné instalace s trvalým napájením a pevnou montáží do krabice 86 × 86 mm. Před samotným výběrem je důležité vyhodnotit typ světelného zdroje: stmívač má smysl pouze tehdy, pokud je světelný zdroj stmívatelný.
Z hlediska kompatibility zátěže je klíčové, že zařízení je určeno pro stmívatelné LED a další stmívatelné zdroje, nikoli pro nestmívatelné LED nebo zařízení typu motory/transformátory, které nejsou pro elektronické stmívače určené.
Praktické použití a reálné scénáře
- Večerní režim – automatické snížení jasu na definovanou hodnotu v určitou hodinu.
- Světlo podle přítomnosti – rozsvícení na nízký jas při detekci pohybu nebo přítomnosti a následné vypnutí po doběhu (např. v chodbě či na toaletě). V Zigbee scénářích se typicky kombinuje s čidly, jako je SNZB-03P (pohyb) nebo SNZB-06P (přítomnost).
- Světlo při otevření dveří – okamžité sepnutí a nastavení jasu po otevření dveří/oken s SNZB-04P.
- Jemné stmívání v obýváku – rychlé „přidat/ubrat“ přímo na vypínači bez telefonu.
Zásadní a unikátní funkce
Kalibrace stmívání slouží k tomu, aby stmívač lépe pracoval s konkrétním světelným zdrojem. U některých LED žárovek a svítidel se bez kalibrace projevuje blikání nebo nestabilita při nízkém jasu. Zařízení umožňuje spustit kalibraci přímo z ovládání vypínače.
Měření výkonu poskytuje okamžitý přehled o zátěži (typicky pro kontrolu, zda světelný okruh běží v očekávaných mezích). V praxi to pomáhá například při diagnostice nevhodného světelného zdroje nebo při ověřování, že instalace odpovídá požadované zátěži.
Externí ovládání / vstupy

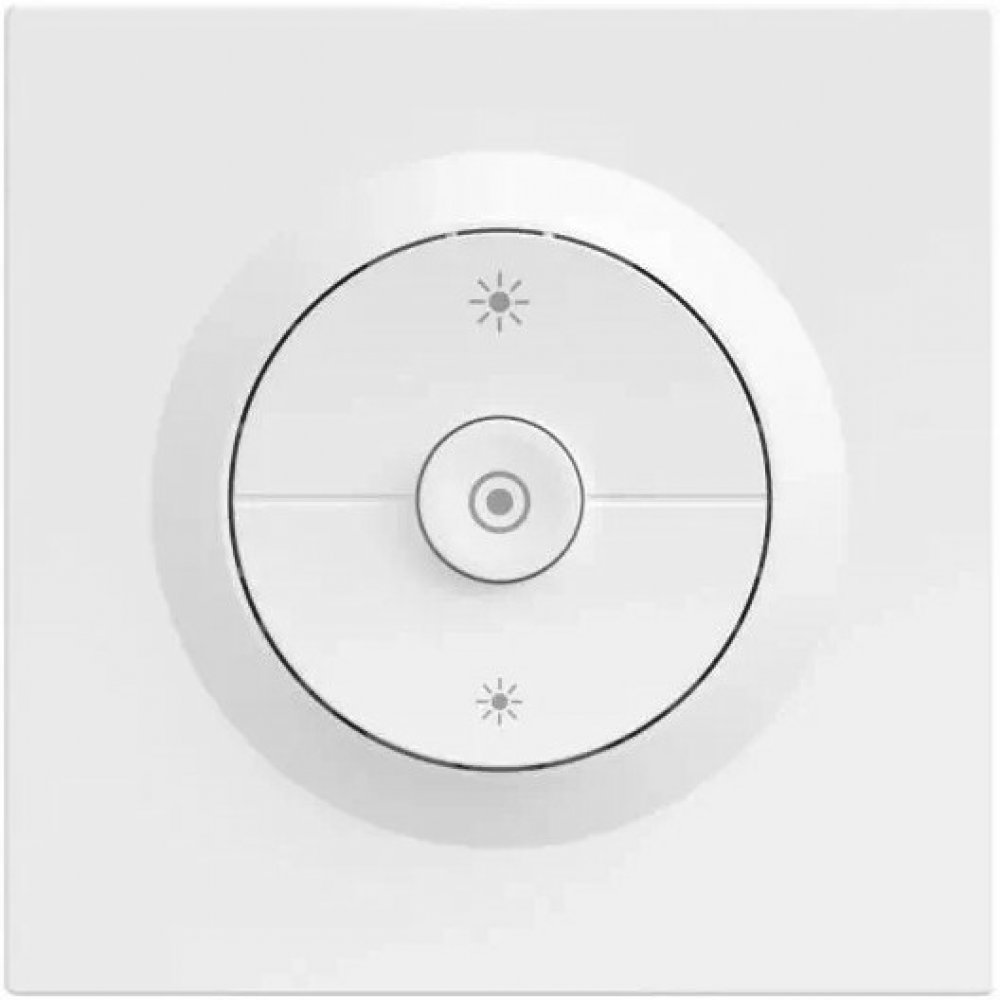

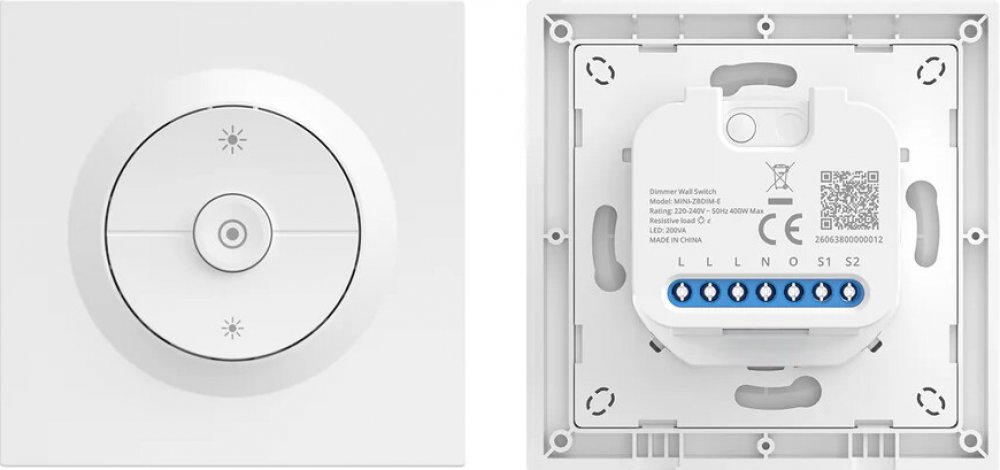

Na čelní straně jsou samostatná tlačítka pro zvýšení a snížení jasu a tlačítko pro zapnutí/vypnutí. Z pohledu uživatele jde o přímé, lokální ovládání bez potřeby aplikace. Vedle lokálního ovládání je zařízení určeno i pro vzdálené řízení přes Zigbee síť a automatizace v navázaném systému.
Instalace a požadavky na montáž
- Montážní krabice: 86 × 86 mm.
- Napájení: 220–240 V~ (50/60 Hz).
- Vodiče: pro instalaci je potřeba přívod fázového vodiče a neutrálu (L a N) dle zapojení.
- Prostředí: vnitřní instalace v rozsahu teplot a vlhkosti uvedených v parametrech níže.
Instalaci provádějte při odpojeném napájení a v souladu s pravidly pro pevné elektroinstalace. Stmívač je určen pro světelné okruhy; před zapojením ověřte, že použité světlo je skutečně stmívatelné.
Zapojení, zátěž a bezpečnostní zásady
Orb-ZBDIM je určen pro stmívání světelných zdrojů. Pro správnou funkci je zásadní dodržet typ zátěže a její rozsah. Při výběru světelného zdroje řešte nejen maximální výkon, ale i to, zda jde o zdroj, který je pro elektronické stmívače určený.
- Určeno pro: stmívatelné LED zdroje a stmívatelné světelné okruhy v rozsahu výkonu dle parametrů.
- Určeno není: pro nestmívatelné LED zdroje (typicky blikání nebo nefunkčnost), a pro použití mimo světelné okruhy.
Síť, komunikace a role v systému
Zařízení je součástí Zigbee 3.0 sítě a pro provoz vyžaduje kompatibilní Zigbee bránu/koordinátor. V síti může fungovat jako Zigbee router, takže při vhodném umístění pomáhá rozšířit dosah sítě pro další Zigbee zařízení.
Pro integraci v ekosystému Sonoff se používají brány jako Sonoff Zigbee Bridge Ultra nebo Zigbee Bridge Pro. Alternativně lze Zigbee síť budovat i přes centrální panel NSPanel Pro, pokud ho používáte jako řídicí prvek domácnosti.
V prostředí Home Assistant je zařízení uváděno jako podporované přes ZHA i Zigbee2MQTT; dostupné funkce zahrnují typicky ovládání (On/Off), nastavení jasu (Brightness) a související vlastnosti zařízení, včetně možností jako timer/inching, power-on state, power monitoring a OTA podle použité integrace.
Technické parametryModelMINI-ZB DIM-ENapájení220–240 V~ 50/60 HzBezdrátová komunikaceZigbee 3.0Rozsah stmívání0–100 %Max. zátěž (rezistivní)400 WMax. zátěž (stmívatelná LED)200 VARozměry86 × 86 × 41,5 mmČipEFR32MG21Provozní teplota-10 až 40 °CProvozní vlhkost5–95 % RH (nekondenzující)CertifikaceCE, RoHSAlternativy a související produkty
Pokud chcete Zigbee stmívač v kompaktní „modulové“ podobě (typicky do krabice za vypínač), dává smysl porovnat s Sonoff MINI-ZBDIM Mini Extreme. Pro instalace, kde preferujete Wi-Fi a Matter, je relevantní Sonoff Fusion Orb-DIM (Wi-Fi, Matter) nebo Sonoff MINI-DIM (Wi-Fi, Matter).
Pokud naopak řešíte spínání (nikoli stmívání) a potřebujete instalaci bez neutrálu, je vhodnější jít cestou vypínačů „no-neutral“, například Sonoff Fusion Orb-ZBW1L. Pro Wi-Fi/Matter nástěnné spínání pak dává smysl Sonoff Fusion Orb-MW1.
Obsah balení
- Sonoff Fusion Orb-ZBDIM (MINI-ZB DIM-E)
- Uživatelská dokumentace
