Sonel TKF-13

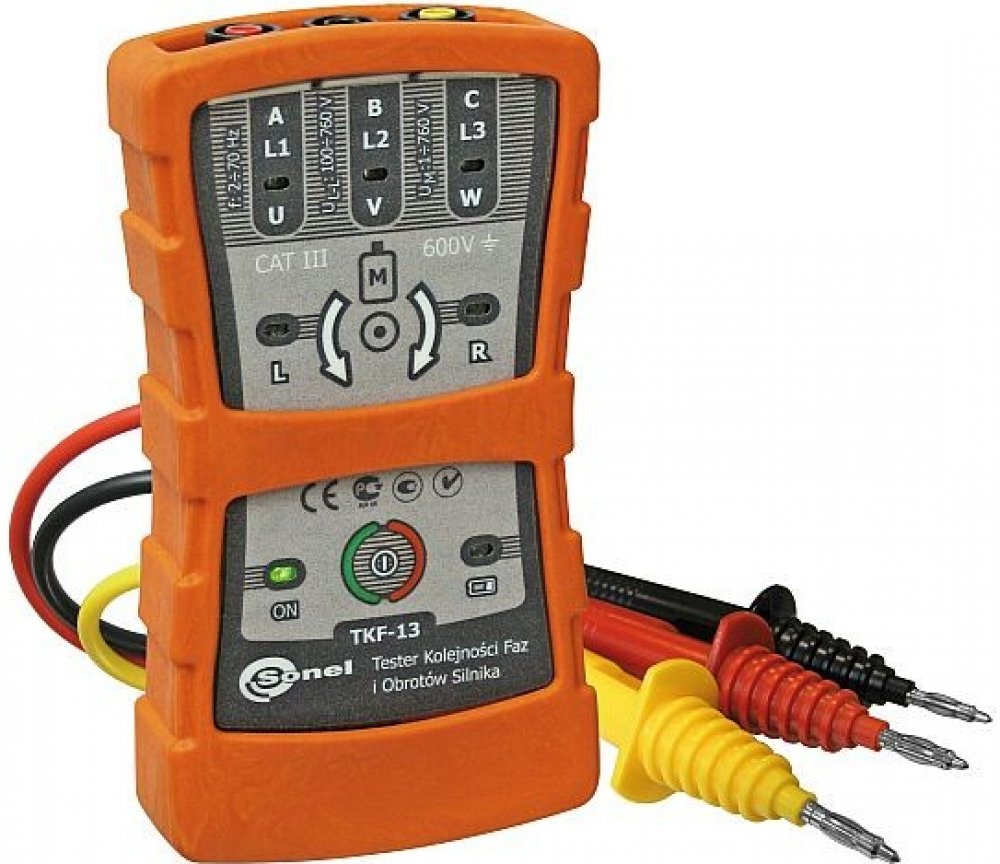

Sonel TKF-13 - Tester sledu fází
TKF 13 je vysoce kvalitní, jednoduché a bezpečné zařízení pro indikaci sledu fází, přítomnosti napětí v jednotlivých fázích, určení směru otáčení motoru, detekci přítomnosti magnetického pole. Bezpečnostní kategorie: CAT IV / 300V. Stupeň krytí: IP42.
Základní funkce měřiče TKF 13:
Indikace sledu fází (směr otáčení pole) v sítích s jmenovitým line-to-line napětím 1...
Sonel TKF-13 - Tester sledu fází
TKF 13 je vysoce kvalitní, jednoduché a bezpečné zařízení pro indikaci sledu fází, přítomnosti napětí v jednotlivých fázích, určení směru otáčení motoru, detekci přítomnosti magnetického pole. Bezpečnostní kategorie: CAT IV / 300V. Stupeň krytí: IP42.
Základní funkce měřiče TKF 13:
Indikace sledu fází (směr otáčení pole) v sítích s jmenovitým line-to-line napětím 120 ... 690 V AC, s LED diodami.
Provoz v energetických systémech o frekvence 2 ... 70 Hz.
Indikace přítomnosti napětí v jednotlivých fázích, s použitím neonového světla.
Údaj o směru otáčení motoru:
ve vypnutém stavu, s měřicími kabely,
bezkontaktní, během provozu.
Detekce přítomnosti magnetického pole.
Automatické vypnutí při nepoužívání přístroje.
Technická specifikace:
Typ izolace: dvojitá, v souladu s EN 61010-1.
Napájení: 6LR61 alkalické baterie 9 V.
Rozměry (včetně pouzdra, bez zkušebního vodiče): 130 x 70 x 35 mm.
Hmotnost (bez měřicích kabelů): 150 g.
Záruční doba: 36 měsíců.
Automatické vypnutí: po 5 minutách nečinnosti.
Rozsah jmenovitého line-to-line napětí: 120 ... 690 V AC.
SEM rozsah napětí motoru: 1 ... 760 V AC.
Frekvence: 2 ... 70 Hz.
Provozní teplota: -10 ... 45 °C.
Skladovací teplota: -20 ... 60 °C.
Přístroj splňuje následující standardy:
EN 61010-1 (Bezpečnostní požadavky na elektrická měřicí, řidicí a laboratorní zařízení).
EN 61010-031 (Bezpečnostní požadavky na elektrické měřicí a zkušební sestavy sond držených nebo ovládaných rukou).
EN 61326 (Požadavky na elektromagnetickou kompatibilitu).
EN 61557 (Elektrická bezpečnost v nízkonapěťových rozvodných sítích se střídavým napětím do 1 000 V a se stejnosměrným napětím do 1 500 V - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany).
HD 60364-6 (harmonizační dokument pro provedení měření - kontrolu).
HD 60364-4-41 (dokument pro provedení měření - ochrana před úrazem elektrickým proudem).
EN 04700 (dokument pro provedení měření - venkovní inspekční testy).
návod v AJ.
Standardní příslušenství přístroje (obsah dodávky TKF13):
Příslušenství
Kód
Testovací kabel s banánkem, 1,2 m, černý
WAPRZ1X2BLBB
Testovací kabel s banánkem, 1,2 m, červený
WAPRZ1X2REBB
Testovací kabel s banánkem, 1,2 m, žlutý
WAPRZ1X2YEBB
Pin sonda s banánkovým konektorem, černá
WASONBLOGB1
Pin sonda s banánkovým konektorem, červená
WASONREOGB1
Testovací sonda uzemnění (tyč), 0,3 m
WASONYEOGB1
Krokodýlová svorka K01 černá
WAKROBL20K01
9 V baterie
Volitelné příslušenství (na zláštní objednávku):
Příslušenství
Kód
Třífázový zásuvkový adaptér AGT-16P
WAADAAGT16P
Třífázový zásuvkový adaptér AGT-32P
WAADAAGT32P
Třífázový zásuvkový adaptér AGT-63P
WAADAAGT63P
Třífázový zásuvkový adaptér AGT-16C
WAADAAGT13C
Třífázový zásuvkový adaptér AGT-32C
WAADAAGT32C
Kufřík
WAFUTS1
