Sonel TKF-12
690.0 V elektroinstalace a revize CAT IV 300 V pouze pro interiér 13 x 7 x 3.5 cm cm 0.2 kg

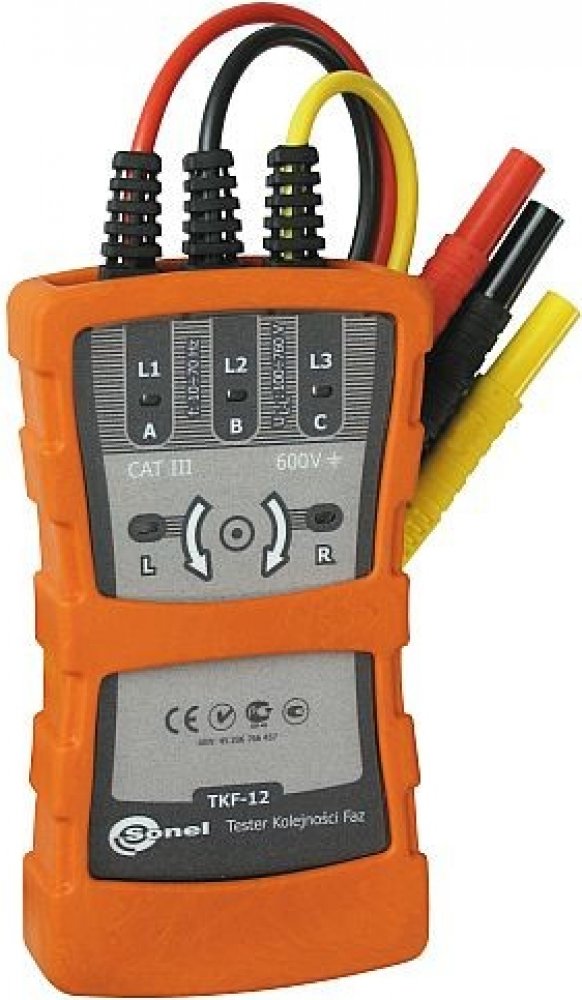

Sonel TKF-12 - Tester sledu fází
TKF 12 je vysoce kvalitní, jednoduché a bezpečné zařízení pro indikaci sledu fází, přítomnosti napětí v jednotlivých fázích Bezpečnostní kategorie: CAT IV / 300 V. Stupeň krytí: IP42.
Základní funkce měřiče:
Indikace sledu fází (směru otáčení polí) v sítích s jmenovitým line-to-line napětím 120...690V AC, pomocí LED diod.
Provoz v energetických systémech o frekvenc...
Sonel TKF-12 - Tester sledu fází
TKF 12 je vysoce kvalitní, jednoduché a bezpečné zařízení pro indikaci sledu fází, přítomnosti napětí v jednotlivých fázích Bezpečnostní kategorie: CAT IV / 300 V. Stupeň krytí: IP42.
Základní funkce měřiče:
Indikace sledu fází (směru otáčení polí) v sítích s jmenovitým line-to-line napětím 120...690V AC, pomocí LED diod.
Provoz v energetických systémech o frekvence 10 ... 70 Hz.
Indikace přítomnosti napětí v jednotlivých fázích, s použitím neonového světla.
Napájení z testovaného energetického systému (z maximálního napětí, neustálý provoz po dobu až 15 minut).
Ochrana proti chybnému označení směru otáčení polí (indikace pro připojení přístroje do tří odlišných fází).
Technická specifikace:
Typ izolace: dvojitá, v souladu s EN 61010-1.
Napájení: z testovaného energetického systému, až 15 minut max. napětí.
Rozměry (včetně pouzdra, bez zkušebního vodiče): 130 x 70 x 35 mm.
Hmotnost (bez měřicích kabelů): 200 g.
Záruční doba: 36 měsíců.
Rozsah jmenovitého line-to-line napětí: 120 ... 690 V AC.
Maximální provozní line-to-line napětí: 760 V AC.
Frekvence: 10 ... 70 Hz.
Provozní teplota: -10 ... 45 °C.
Skladovací teplota: -20 ... 60 °C.
Přístroj splňuje následující standardy:
EN 61010-1 (Bezpečnostní požadavky na elektrická měřicí, řidicí a laboratorní zařízení).
EN 61010-031 (Bezpečnostní požadavky na elektrické měřicí a zkušební sestavy sond držených nebo ovládaných rukou).
EN 61326 (Požadavky na elektromagnetickou kompatibilitu).
EN 61557 (Elektrická bezpečnost v nízkonapěťových rozvodných sítích se střídavým napětím do 1 000 V a se stejnosměrným napětím do 1 500 V - Zařízení ke zkoušení, měření nebo sledování činnosti prostředků ochrany).
HD 60364-6 (harmonizační dokument pro provedení měření - kontrolu).
HD 60364-4-41 (dokument pro provedení měření - ochrana před úrazem elektrickým proudem).
EN 04700 (dokument pro provedení měření - venkovní inspekční testy).
Standardní příslušenství přístroje (obsah dodávky):
Příslušenství
Kód
Testovací kabel s banánkem, 1,2 m, červený
WAPRZ1X2REBB
Testovací kabel s banánkem, 1,2 m, žlutý
WAPRZ1X2YEBB
Pin sonda s banánkovým konektorem, černá
WASONBLOGB1
Pin sonda s banánkovým konektorem, červená
WASONREOGB1
Testovací sonda uzemnění (tyč), 0,3 m
WASONYEOGB1
Krokodýlová svorka K01 černá
WAKROBL20K01
Volitelné příslušenství (na zláštní objednávku):
Příslušenství
Kód
Třífázový zásuvkový adaptér AGT-16P
WAADAAGT16P
Třífázový zásuvkový adaptér AGT-32P
WAADAAGT32P
Třífázový zásuvkový adaptér AGT-63P
WAADAAGT63P
Třífázový zásuvkový adaptér AGT-16C
WAADAAGT13C
Třífázový zásuvkový adaptér AGT-32C
WAADAAGT32C
Kufřík
WAFUTS1
