Sonel LKZ-2500 - Lokátor podzemních vedení

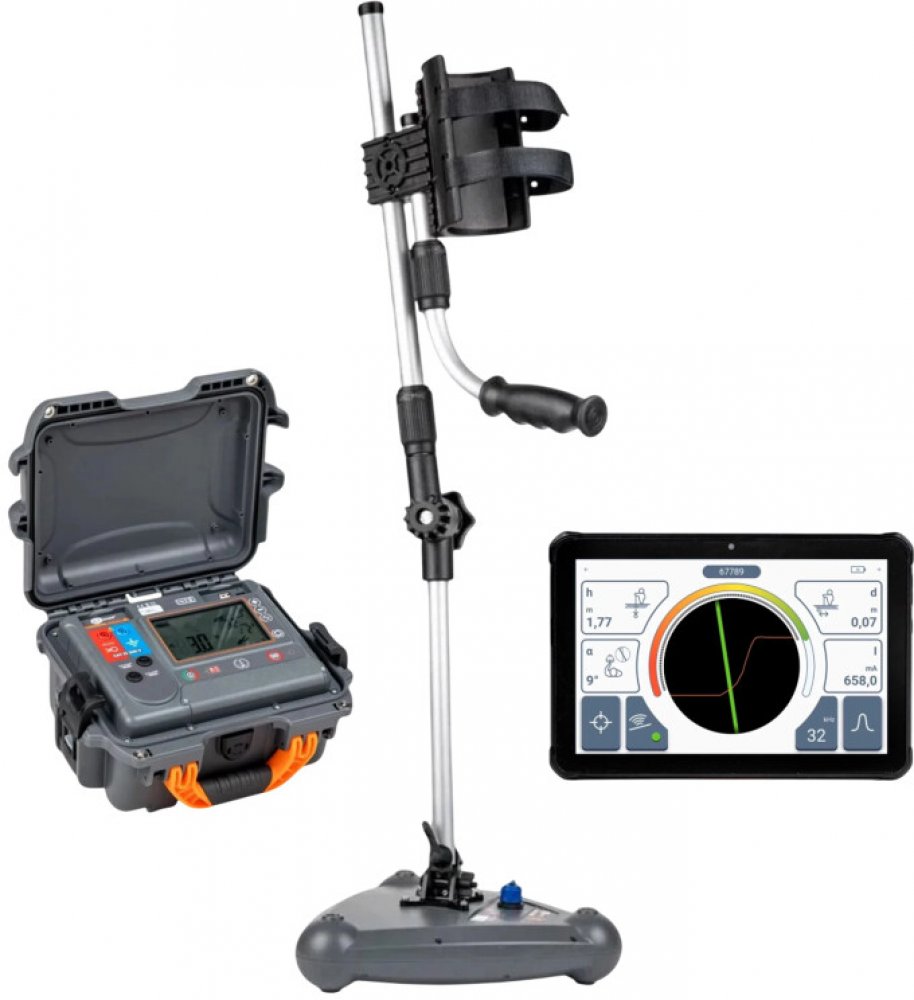

Profesionální lokátor podzemních vedení Sonel LKZ-2500 je určen pro přesnou lokalizaci, identifikaci a sledování tras kabelů a potrubí uložených v zemi. Sestava se skládá z vysílače LKN-2500 a detektoru LKD-2500, které společně umožňují efektivní vyhledávání inženýrských sítí.
Co dokáže lokátor Sonel LKZ-2500
Zařízení umožňuje snadno vyhledat a sledovat:
...
Sonel LKZ-2500 - Lokátor podzemních vedení
Profesionální lokátor podzemních vedení Sonel LKZ-2500 je určen pro přesnou lokalizaci, identifikaci a sledování tras kabelů a potrubí uložených v zemi. Sestava se skládá z vysílače LKN-2500 a detektoru LKD-2500, které společně umožňují efektivní vyhledávání inženýrských sítí.
Co dokáže lokátor Sonel LKZ-2500
Zařízení umožňuje snadno vyhledat a sledovat:
silové kabely a elektrická vedení
řídicí a telekomunikační kabely
podzemní části hromosvodů a katodické ochrany
vodovodní a kanalizační potrubí
plynovody a ropovody
topné systémy a předizolované potrubí
Jak funguje lokalizace
Vysílač LKN-2500 vysílá signál do sledovaného objektu uloženého v zemi. Detektor LKD-2500 tento signál zachytí a umožní přesně určit trasu vedení. Naměřená data se zobrazují v mobilní aplikaci Sonel LKZ Mobile, kde lze trasu uložit, analyzovat a sdílet.
Mobilní aplikace Sonel LKZ Mobile
Aplikace výrazně rozšiřuje možnosti zařízení:
zobrazení trasy v reálném čase (GPS)
ukládání a export tras
sdílení dat s dalšími uživateli
měření vzdáleností mezi body
přidávání poznámek k trasám a měřením
spojování jednotlivých tras
zobrazení všech naměřených parametrů
Režimy práce
Lokátor nabízí dva režimy:
Pasivní režim – bez použití vysílače
Aktivní režim – s vysílačem LKN-2500
V aktivním režimu lze signál připojit třemi způsoby:
galvanicky (přímé připojení kabely)
pomocí kleští
indukčně přes anténu
Vysílač LKN-2500
práce v galvanickém i indukčním režimu (vestavěná anténa)
možnost použití vysílacích kleští
robustní a odolné provedení
Technické parametry vysílače
krytí: IP67
napájení: Li-ion akumulátor 7,2 V / 9,8 Ah
provozní teplota: -10 až +50 °C
skladovací teplota: -20 až +60 °C
referenční teplota: 23 ± 2 °C
Detektor LKD-2500
Aktivní režim
spolupráce s vysílačem na frekvencích 8 kHz a 32 kHz
Pasivní režim
pracovní frekvence:
50 Hz, 60 Hz
2–65 kHz
Technické parametry detektoru
krytí: IP65
napájení: Li-ion akumulátor 3,6 V / 6,7 Ah
provozní teplota: -10 až +50 °C
skladovací teplota: -20 až +60 °C
referenční teplota: 23 ± 2 °C
relativní vlhkost: 20–90 %
Proč si vybrat Sonel LKZ-2500?
přesná lokalizace podzemních sítí
profesionální využití ve stavebnictví i energetice
moderní mobilní aplikace s GPS
jednoduché ovládání a vysoká odolnost
