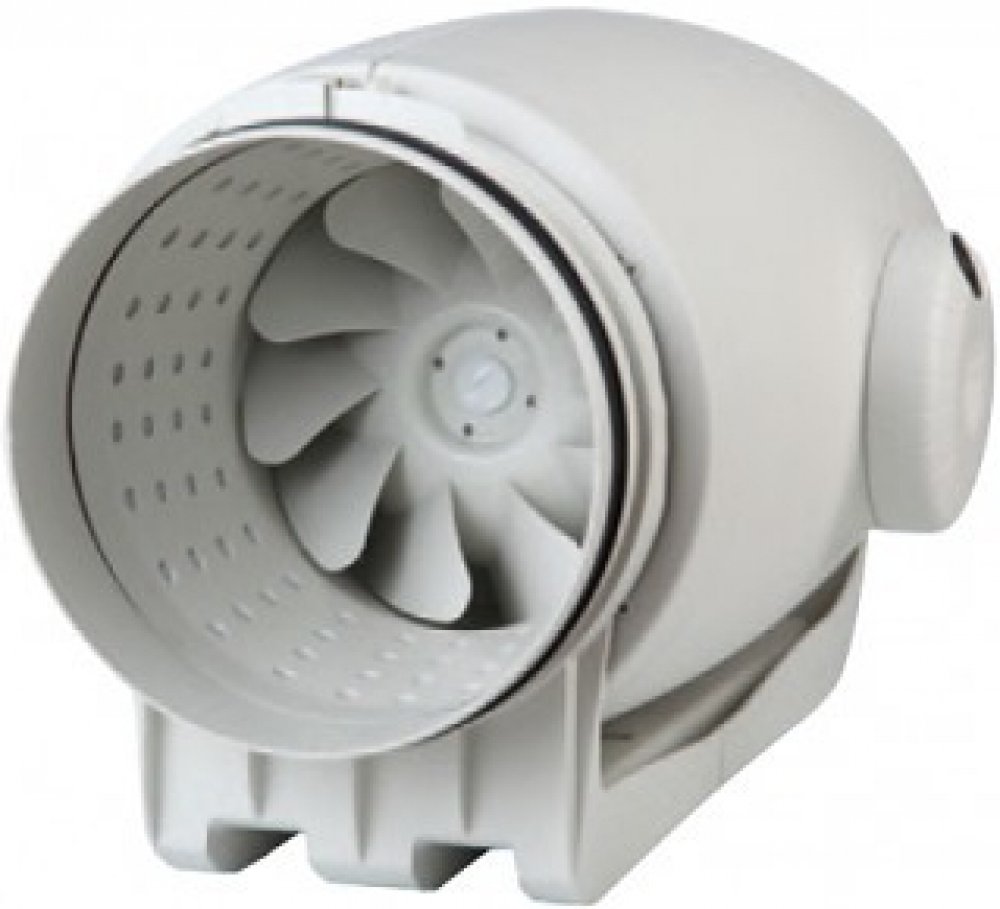

Soler & Palau TD 500/150-160

Skříň
Skříň je vyrobena z kvalitního houževnatého plastu, skládá se z montážní konzole pro montáž na zeď nebo do stropu, patentovaného hlukového absorbéru a motoru. Konstrukce umožňuje snadnou demontáž motorové části, která je připevněna pomocí rychloupínacích spon. Připojovací hrdla s gumovým těsněním.
Oběžné kolo
Oběžné kolo je vyrobeno z houževnatého plastu.
Motor
Motor je asynchronní s kotvou nakrátko. Střídavé motory mají dvojí vinutí, což umožňuje provoz s dvojími otáčkami. Motory jsou sériově vybaveny tepelnou pojistkou proti přehřátí, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy B. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 44.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru a je otočná o 360° pro připojení kabelu z libovolného směru.
Regulace otáček
U střídavých motorů s dvojím vinutím se otáčky přepínají ve dvou stupních pomocí regulátorů REGUL 2 nebo COM 2. Lze též použít regulaci změnou napětí elektronickými regulátory REB (plynulá regulace) nebo transformátorovými regulátory REV (pětistupňová regulace).
Varianty
• TD SILENT – základní provedení (pro potrubí DN 100 až 315)
Montáž
Montáž ventilátoru je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Snadná demontáž motorové části bez nutnosti odpojení potrubí.
Informace
Ventilátor je nositelem ocenění ČESTNÉHO UZNÁNÍ GRAND PRIX veletrhu FOR ARCH 2010 v kategorii o nejlepší exponát.
Pokyny
Ventilátory typu TD SILENT jsou diagonální ventilátory, určené k montáži do kruhového potrubí. Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory nesmí být vystaveny přímému působení vlivu počasí. Ventilátory je třeba skladovat v krytém a suchém skladu. Ventilátory jsou vyráběny za nejpřísnější výrobní kontroly v systému ISO 9001.
