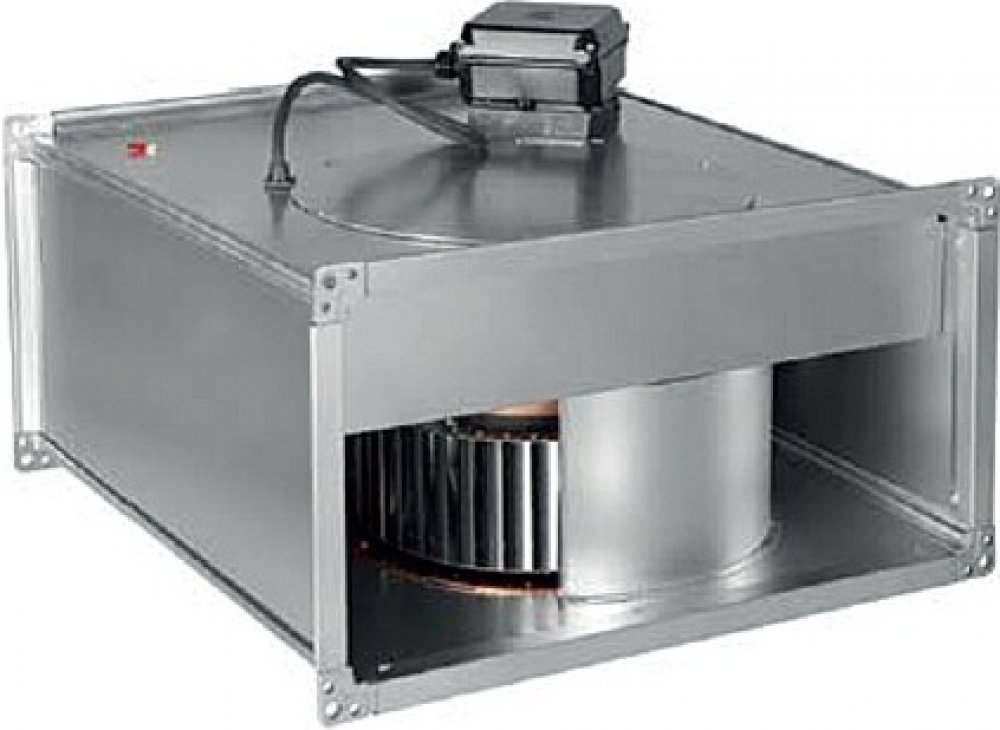

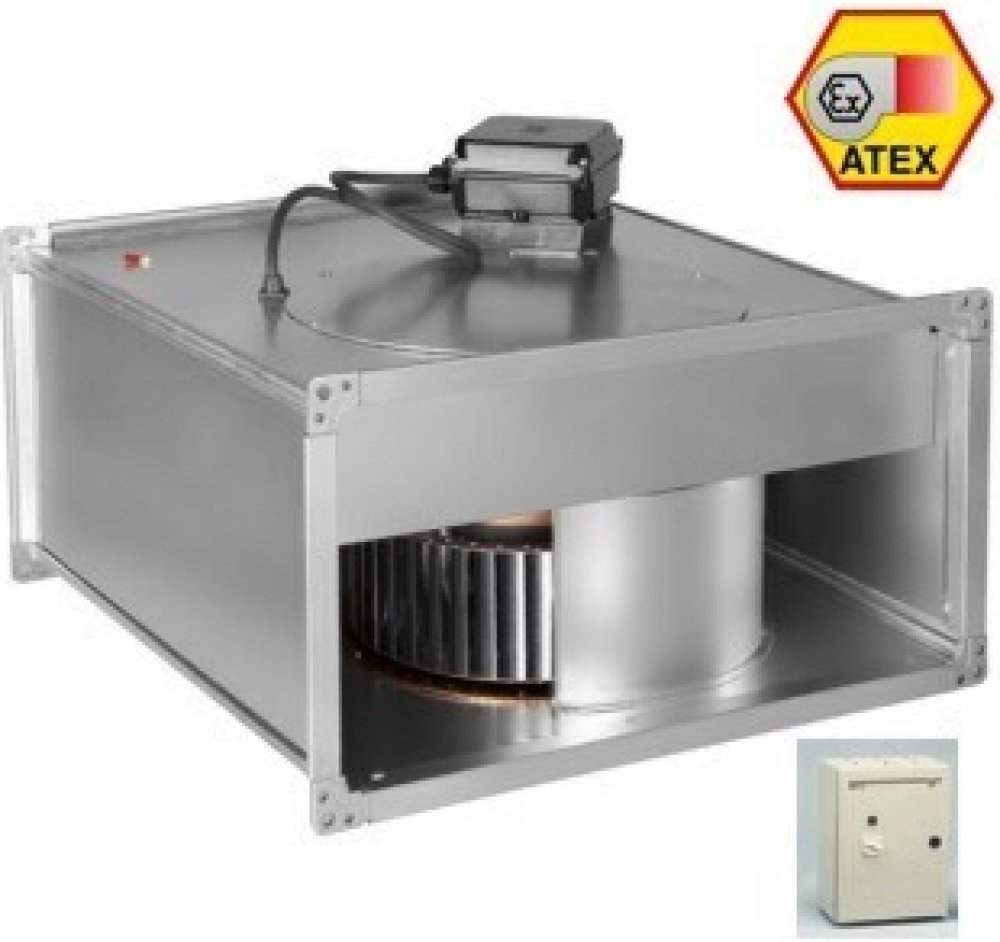

Soler & Palau ILT/4-285 Ex

Pozor, ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či obchodními organizacemi. Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat. SkříňSkříň ventilátoru je z ocelového, galvanicky pozinkovaného plechu, opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.
Oběžné koloOběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobeno z galvanicky pozinkovaného ocelového plechu a je staticky a dynamicky vyváženo.
MotorMotor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou -20 až 55°C. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55.
Směr otáčeníSměr otáčení je dán na skříni nalepenou šipkou a je ho po uvedení do provozu nutno zkontrolovat.
SvorkovniceSvorkovnice je standardně z černého plastu, volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni. Krytí IP55.
Regulace otáčekRegulace otáček se provádí frekvenčními měniči nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme frekvenční měniče. Regulace možná pouze s certifikovaným příslušenstvím.
HlukHluk eliminovaný ventilátorem je uveden v tabulkách pro tři části výkonové křivky (nízkou, střední a vysokou tlak. ztrátu).
MontážMontáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.
PokynyPozor, ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či obchodními organizacemi.
Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
