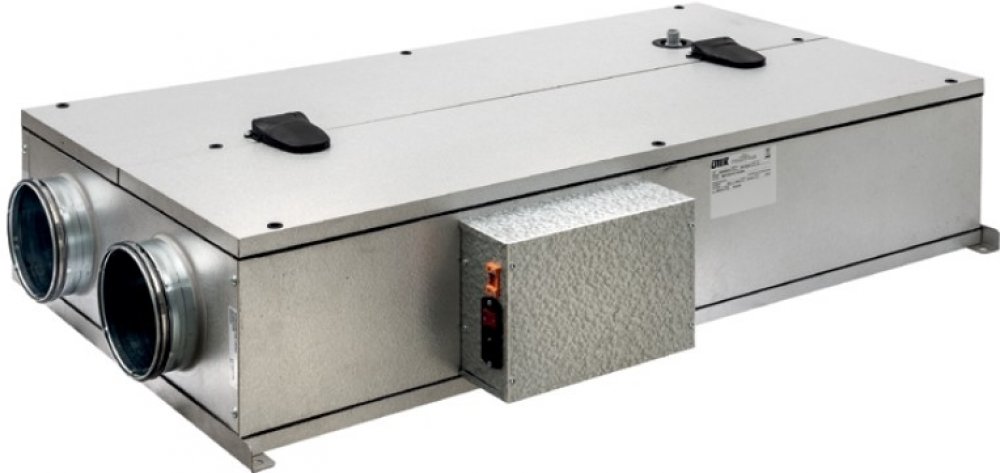

Soler & Palau EHR 150 N Ekonovent EVOD-PH-IP SH b

Jednotka pro větrání bytů v bytových domech. Malá lehká kompaktní jednotka s protiproudým výměníkem s vysokou účinností zpětného získávání tepla (až 89%) a EC ventilátory s nízkou spotřebou. Jednotka je určena pro trvalý provoz. SkříňSkříň je samonosné konstrukce a je vyrobena z panelů o tloušťce 22 mm s izolací z polyuretanové pěny. Skříň a vnitřní části jsou vyrobeny ze speciálního materiálu ALUZINC®, který je vysoce odolný proti korozi a má atraktivní vzhled. Vstupní a výstupní hrdla o průměru 150 mm pro připojení potrubí. Revizní přístup je opatřen panty a je umístěn na vrchní straně skříně.
VentilátoryNa výtlaku a sání je větrací jednotka vybavena radiálními ventilátory s EC motory a s dozadu zahnutými lopatkami.
MotorMotory jsou jednofázové EC s nízkou spotřebou, 230 V/50 Hz. Krytí IP44, třída izolace B.
RekuperaceProtiproudý hliníkový výměník s účinností až 89%. Výměník je přístupný po otevření revizního víka jednotky. Jednotka je opatřena automatickým obtokem výměníku (bypass).
FiltrV jednotce jsou osazeny dva deskové filtry s tlakovými spínači: F7 na sání čerstvého vzduchu a G4 na sání odpadního vzduchu.
El. připojeníPřipojovací svorkovnice je montována na boku jednotky.
RegulaceJednotka je dodávána včetně řídícího systému, který je k dispozici v provedeních.
• CTR08-PH - 3 úrovně nastavení rychlosti a možnost vypnutí jednotky. Automatické ovládání obtoku výměníku. Volitelně protimrazová ochrana. Indikace zanesení filtrů.
• EVO-PH barevný podsvícený dotykový displej umožňující programování jednotky a sledování okamžitého statusu. Týdenní programování. Možnost ovládání pomocí externích senzorů kvality vzduchu. Indikace zanesení filtrů. Chybová hlášení. Volitelně možnost ovládání COP (konstantní tlak) nebo CAV (konstantní průtok).
• EVOD-PH-IP stejná charakteristika jako EVO-PH s přidanou možností komunikace pomocí komunikačního protokolu MODBUS s ETHERNETovým připojením. Volitelně je dostupné také připojení přes RS485. Umožňuje ovládání jednotky nadřazeným systémem, v takovém případě je interakce s jednotkou možná pomocí internetového prohlížeče.
MontážJednotka je určena k montáži do vnitřních prostor - pod strop, na podlahu nebo na zeď. V případě montáže na zeď musí být výtlak čerstvého vzduchu umístěn na horní straně jednotky. Požadovaná teplota okolí je v rozmezí 0° až 45 °C. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro otevření víka jednotky, výměnu filtrů, připojení odvodu kondenzátu na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace.
InformaceJednotka pro větrání bytů v bytových domech. Malá lehká kompaktní jednotka s protiproudým výměníkem s vysokou účinností zpětného získávání tepla (až 89%) a EC ventilátory s nízkou spotřebou. Jednotka je určena pro trvalý provoz.
PokynyNa přání je možno doplnit jednotku o externí (potrubní) vodní nebo elektrický ohřívač či o vodní chladič (zvláštní výbava). Před objednáním je nutné tuto možnost konzultovat.
Díky vysoké účinnosti výměníku není většinou nutný dohřev. V oblastech, kde jsou teploty často pod -5 °C, se doporučuje na sání čerstvého vzduchu instalovat teplovodní výměník nebo elektrický předehřev vzduchu o odpovídajícím výkonu. Po základním nastavení montážní firmou nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální. Výměna filtru se doporučuje minimálně jednou ročně. Při projekci rekuperačních jednotek a jejich použití v objektech s plynovými spotřebiči kat. B (plynové kotle a ohřívače vody s otevřenou komorou) a nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína je nutno dbát příslušných odborných norem a zákonných ustanovení.
