Sherman DIGITIG 225GD pulse AC/DC

⚡ Invertorová svářečka DIGITIG 225GD AC/DC MIX
DIGITIG 225GD AC/DC MIX je digitální invertorová svářečka profesionální třídy, určená pro svařování metodami TIG AC/DC, TIG MIX a MMA. Zařízení je vyrobeno technologií IGBT a vybaveno digitálním mikroprocesorovým ovládáním MCU, které umožňuje přesné nastavení parametrů svařování, charakteristik oblouku, pulsu a provozu střídavým proudem AC.
Svařovací stroj umožňuje svařování oceli, nerezové oceli, hliníku a barevných kovů. Díky funkci AC/DC MIX kombinuje zařízení výhody stejnosměrného a střídavého proudu a zajišťuje stabilní oblouk, dobré zatavení a efektivní čištění povrchu při svařování hliníku a jeho slitin.
✅ Nejdůležitější vlastnosti zařízení
- Svařování metodami TIG HF, TIG Lift, TIG MIX a MMA.
- Podpora stejnosměrného proudu, střídavého AC a směšovaného AC/DC MIX.
- Invertorová technologie IGBT zajišťuje vysokou účinnost a stabilitu provozu.
- Digitální ovládání parametrů svařování pomocí mikrokontroléru MCU.
- Možnost svařování hliníku, nerezové oceli, uhlíkové oceli a barevných kovů.
- Bezdotykové zapálení oblouku TIG HF a zapálení třením TIG Lift.
- Regulace pulsu TIG: frekvence, šířka pulsu a proud základny.
- Regulace parametrů AC: frekvence AC, vyvážení AC a tvar vlny.
- Funkce MIX TIG pro svařování smíšeným proudem AC/DC.
- Režimy provozu rukojeti: 2T, 4T a bodové svařování SPOT.
- Funkce MMA: VRD, Hot Start a Arc Force.
- Paměť 10 sad nastavení parametrů svařování.
- Funkce Fan Stop omezující provoz ventilátoru při absenci plného zatížení.
- Tepelná ochrana proti přehřátí.
- Možnost dálkového ovládání.
✅ Použití
Svařovací stroj DIGITIG 225GD AC/DC MIX se osvědčí v profesionálních zámečnických, výrobních, servisních, automobilových dílnách a při montážních pracích. Díky provozu v režimech AC, DC a MIX je zařízení vhodné pro svařování ocelových, nerezových, hliníkových a barevných prvků.
Zařízení lze použít jak pro přesné svařování tenkých materiálů metodou TIG, tak i pro opravy nebo konstrukční práce s použitím elektrod obalených v režimu MMA.
✅ Metody svařování
TIG HF – svařování wolframovou elektrodou v krytu inertního plynu s bezdotykovým zapálením oblouku pomocí ionizátoru. Toto řešení omezuje riziko kontaminace wolframové elektrody a svařovaného materiálu, protože elektroda se nemusí dotýkat povrchu prvku.
TIG Lift – svařování metodou TIG s zapálením oblouku třením. Tento režim nevytváří vysokofrekvenční impulsy, proto je užitečný v prostředích citlivých na rušení, např. v blízkosti elektroniky, CNC ovladačů nebo v autoservisech.
TIG MIX – svařování smíšeným proudem, kombinujícím stejnosměrný proud DC a střídavý proud AC. Tato funkce umožňuje dosáhnout stabilního, koncentrovaného oblouku, hlubšího zatavení a efektivního čištění povrchu. Obzvláště dobře funguje při svařování hliníku a jeho slitin.
MMA – svařování obalenou elektrodou. Režim je určen pro montážní, opravárenské a konstrukční práce, kde je důležitá univerzálnost a možnost práce s různými typy elektrod.
✅ Funkce AC/DC MIX
Režim AC/DC MIX umožňuje střídavé využití stejnosměrného a střídavého proudu při svařování TIG. Zvýšení podílu stejnosměrného proudu umožňuje dosáhnout stabilnějšího a koncentrovanějšího oblouku, většího zatavení, užšího spoje a lepší kontroly nad svařovacím jezírkem. Větší podíl střídavého proudu naopak zajišťuje širší oblouk, účinnější čištění povrchu a mělčí zatavení.
Regulace frekvence MIX umožňuje přizpůsobit charakter práce oblouku typu materiálu a očekávané kvalitě svaru. Vyšší frekvence má vliv na stabilnější oblouk, hlubší pronikání, užší spáru a omezení odštěpků.
✅ Regulace tvaru AC vlny
Zařízení umožňuje zvolit tvar vlny střídavého proudu, což umožňuje přizpůsobit charakteristiku oblouku typu materiálu a tloušťce prvku.
- Obdélníková vlna – univerzální tvar vlny, nejčastěji používaný pro svařování různých materiálů. Zajišťuje větší množství tepla v oblasti svařování a hlubší zatavení.
- Sinusová vlna – klasická provozní charakteristika, podobná transformátorovým svařovacím strojům. Vhodná pro uživatele, kteří upřednostňují tradiční práci oblouku.
- Trojúhelníková vlna – doporučuje se zejména pro tenké materiály, kde je důležité omezit množství tepla přiváděného do svařovaného prvku.
✅ Funkce TIG
- Pre Flow – předvýtok plynu před zapálením oblouku, zajišťující ochranu wolframové elektrody a místa zahájení svařování.
- Start Amps – počáteční proud usnadňující zapálení oblouku a kontrolu začátku svaru.
- Start Amps Time – doba trvání počátečního proudu.
- Up Slope – doba nárůstu proudu od počáteční hodnoty k svařovacímu proudu.
- Peak Amps – svařovací proud nebo špičkový proud při práci s pulsem.
- Peak On Time – šířka pulsu, která ovlivňuje množství tepla a hloubku zatavení.
- Základní zesilovače – základní proud, tj. spodní hodnota impulsu při svařování s pulsem.
- Pulse Frequency – pulzní frekvence regulující přechody mezi špičkovým a základním proudem.
- AC Frequency – frekvence střídavého proudu, důležitá zejména při svařování hliníku.
- AC Balance – vyvážení AC regulující poměr kladné a záporné fáze, ovlivňující čištění povrchu, šířku svaru a hloubku zatavení.
- Down Slope – doba klesání proudu, která umožňuje kontrolovat ukončení svaru.
- End Amps – proud kráteru umožňující vyplnění konce svaru.
- End Amps Time – doba trvání kráterového proudu.
- Post Flow – po zhasnutí oblouku proud plynu, který chrání chladnoucí spáru a wolframovou elektrodu před oxidací.
- SPOT On Time – nastavitelná doba bodového svařování.
- SPOT Interval Time – nastavitelná přestávka mezi cykly bodového svařování.
✅ Funkce MMA
VRD – funkce snižující napětí ve stavu bez zatížení. Zvyšuje bezpečnost práce a snižuje riziko úrazu elektrickým proudem. Plná hodnota napětí je obnovena bezprostředně před zapálením oblouku.
Hot Start – funkce horkého startu, která dočasně zvýší proud při zapálení oblouku. Usnadňuje zahájení svařování a snižuje riziko přilepení elektrody k materiálu.
Arc Force – regulace dynamiky oblouku. Zvýšení hodnoty způsobuje hlubší zatavení a usnadňuje svařování krátkým obloukem, zatímco nižší nastavení poskytuje měkčí oblouk a menší hloubku zatavení.
✅ Režimy provozu rukojeti
2T – dvoutaktový režim. Svařování se provádí stisknutím tlačítka rukojeti. Uvolnění tlačítka ukončí proces svařování.
4T – režim čtyřtaktu. Po stisknutí a uvolnění tlačítka rukojeti pokračuje svařování bez nutnosti držení tlačítka. Opětovným stisknutím tlačítka se spustí ukončení procesu svařování.
SPOT – režim bodového svařování s regulací doby svařování a přestávky mezi jednotlivými body.
✅ Paměť nastavení
Svařovací stroj má paměť naposledy použitých parametrů a možnost uložení 10 kompletních sad nastavení. Tato funkce usnadňuje rychlý návrat k osvědčeným konfiguracím pro konkrétní materiály, tloušťku prvků nebo opakovatelné svařovací práce.
✅ Chlazení a zabezpečení
Zařízení je vybaveno funkcí Fan Stop, která vypne ventilátor po dokončení svařování a prochladnutí zařízení. Ventilátor se znovu spustí při zatížení. Toto řešení snižuje hluk, omezuje nasávání prachu dovnitř svařovacího stroje a zlepšuje komfort práce.
Svařovací stroj má také tepelnou ochranu. V případě přehřátí zařízení automaticky odpojí svařovací proud, rozsvítí se kontrolka O.C. a na displeji se zobrazí zpráva „Err“. Po snížení teploty se pojistka automaticky resetuje.
✅ Technické údaje svařovacího stroje:
- Napájecí napětí: AC 230 V ±10%, 50 Hz
- Maximální příkon: MMA: 6,6 kVA / TIG: 4,2 kVA
- Jmenovitý svařovací proud / pracovní cyklus: MMA: 180 A / 60%; TIG: 200 A / 60%
- Jmenovité napětí bez zatížení: 23 V VRD / 59 V
- Maximální odběr proudu: MMA: 36,5 A / TIG: 26,8 A
- Zabezpečení sítě: 25 A
- Stupeň ochrany: IP21
- Rozměry: 455 x 195 x 415 mm
- Hmotnost bez příslušenství: 18,5 kg
✅ Rozsahy regulace parametrů:
- Arc Force: 0 – 100 A
- Hot Start: 0 – 50 A
- Předvýtok plynu: 0,1 – 3 s
- Plynový průtok: 0 – 15 s
- Nárůst proudu: 0 – 15 s
- Snížení proudu: 0 – 25 s
- Počáteční proud: 5 – 200 A
- Doba trvání počátečního proudu: 0 – 10 s
- Svařovací proud MMA: 20 – 180 A
- Svařovací proud TIG DC: 5 – 200 A
- Svařovací proud TIG AC: 10 – 200 A
- Základní proud: 5 – 95 % svařovacího proudu
- Příkon kráteru: 10 – 200 A
- Doba trvání proudu kráteru: 0,1 – 10 s
- Frekvence pulsu: 0,5 – 200 Hz
- Šířka pulsu: 10 – 90%
- Frekvence AC: 20 – 200 Hz
- Vyvážení AC: 20 – 80 %
- Frekvence smíšeného proudu MIX: 0,1 – 10 Hz
- Vyvážení smíšeného proudu MIX: 10 – 90 %
- Doba bodového svařování: 0,1 – 10 s
- Doba přerušení při bodovém svařování: 0 – 10 s
✅ Parametry držáku TIG
- Typ úchytu: T-26
- Maximální proudová zatížitelnost: 200 A
- Průtok plynu: 10 – 20 l/min
- Zapálení oblouku: Bezdotykové HF
- Délka úchytu: 4 m
✅ Pracovní podmínky
- Rozsah okolní teploty: od -10 °C do +40 °C.
- Relativní vlhkost vzduchu: až 80 %.
- Atmosférický tlak: 860 – 1060 hPa.
- Pracovní výška: do 1000 m n. m.
- Přípustné kolísání napájecího napětí: až ±10 %.
- Zařízení je určeno pro práci v uzavřených prostorách; stupeň krytí IP21 nedovoluje práci v dešti.

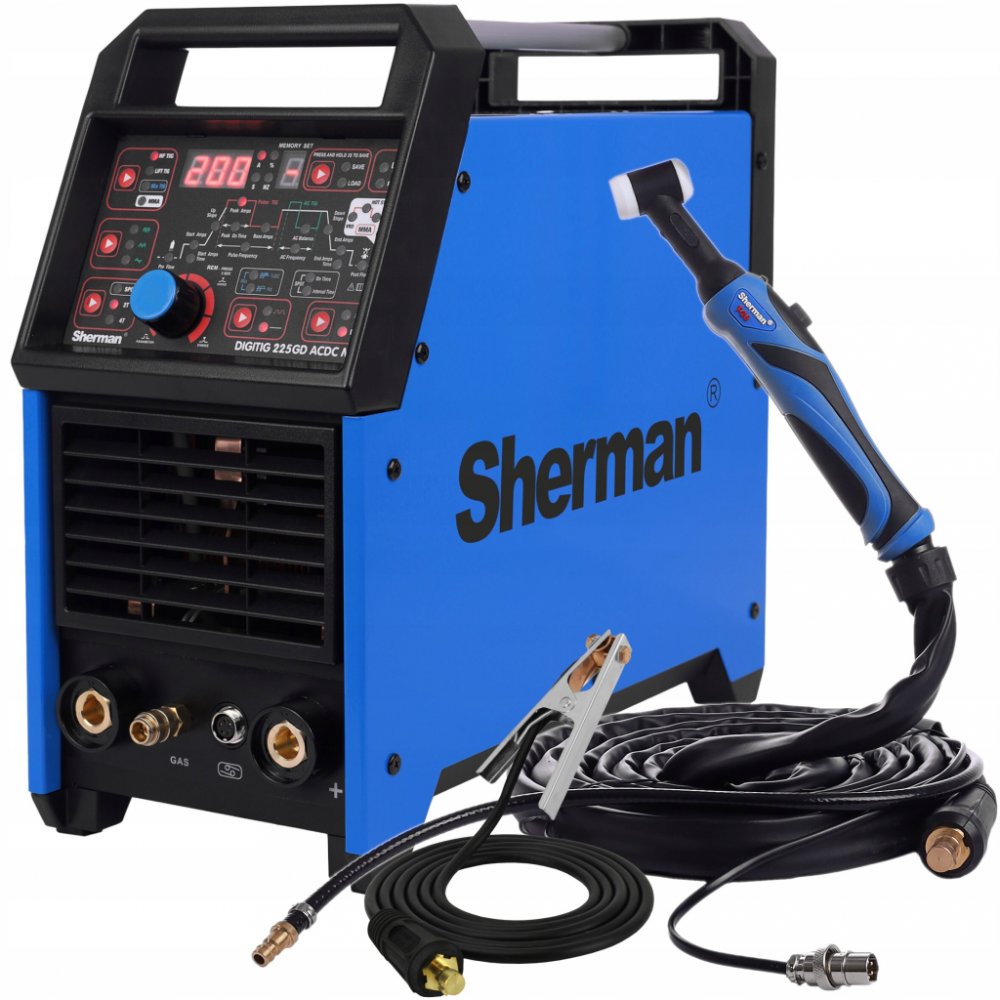

✅ Vybavení sady
- Svařovací zdroj DIGITIG 225GD AC/DC MIX – 1 ks
- TIG držák – 1 ks
- Hromadný kabel s klíšťovou svorkou – 1 ks
- Návod k použití – 1 ks
- Balení – 1 ks
✅ Shrnutí
DIGITIG 225GD AC/DC MIX je pokročilá svařovací stroj TIG AC/DC s funkcí smíšeného proudu, určený pro uživatele vyžadující širokou regulaci parametrů a vysokou kvalitu svarů. Zařízení kombinuje přesnost svařování TIG, funkčnost MMA, digitální ovládání, paměť nastavení a rozsáhlou regulaci proudu AC, pulsu a režimu MIX.
Díky rozsahu proudu až 200 A v TIG, možnosti svařování hliníku a funkcím podporujícím stabilitu oblouku se tento model osvědčí v dílenských, výrobních a servisních aplikacích.
