Senseca ECO 210-3-UT-SET
SENSECA ECO 210-3-UT-SET je jemný diferenční manometr pro použití v oblasti HVAC (topení/ventilace/klimatizace) s rozsahem měření až 200 hPa (mbar) ~ 20 kPa a vysokým rozlišení až 0,1 Pascalu v optimalizovaném režimu jemného tlaku FINE. Dodáván včetně kufru GKK 1002 a tlakové hadice PVC.

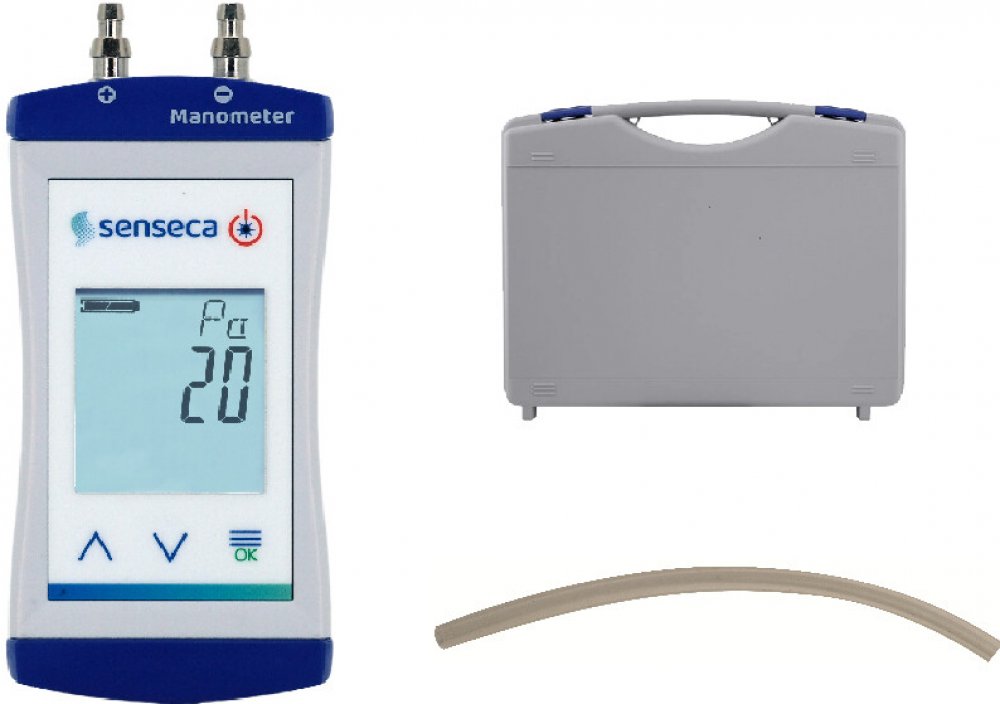

Souprava ECO 210-3-UT-SET se skládá z:
- jemný diferenční manometr ECO 210-3-UT
- transportní kufr GKK 1002
- ...
SENSECA ECO 210-3-UT-SET je jemný diferenční manometr pro použití v oblasti HVAC (topení/ventilace/klimatizace) s rozsahem měření až 200 hPa (mbar) ~ 20 kPa a vysokým rozlišení až 0,1 Pascalu v optimalizovaném režimu jemného tlaku FINE. Dodáván včetně kufru GKK 1002 a tlakové hadice PVC.
Souprava ECO 210-3-UT-SET se skládá z:
- jemný diferenční manometr ECO 210-3-UT
- transportní kufr GKK 1002
- 1 m PVC hadice 6x1 mm
VŠEOBECNÝ POPIS:
Vývoj nových přístrojů ECO 210 byl úmyslně zaměřen na základní měřicí funkce těchto přístrojů. Jejich srdcem je vysoce kvalitní tlakový senzor. Přístroj tak skýtá vynikající poměr cena-výkon!
Přesnost, rychlost a spolehlivost, koncentrované v kompaktním a vodotěsném pouzdře, dělají z těchto přístrojů spolehlivého partnera řemeslníků a techniků.
ECO 210-3 Jemný diferenční manometr pro použití v oblasti HVAC (topení/ventilace/klimatizace)
Rozsah měření až 200 hPa (mbar) ~ 20 kPa a vysoké rozlišení až 0,1 Pascalu v optimalizovaném režimu jemného tlaku FINE pokrývá potřeby hlavních aplikací s tlakem plynu do 150 hPa (mbar) a nastavení hořáků plynových kotlů pomocí jediného přístroje. Vysoká přesnost měření zjednodušuje např. úpravy dynamického tlaku nebo kontrolu tahu odvodu spalin. Měření je nezávislé na orientaci přístroje a je lepší než u mnoha, i mnohem dražších, konkurentů.
Přístroje jsou vybaveny 2 ks tlakových portů (vstupů) se závitem G1/8“, do kterých jsou zašroubovány tlakové přípojky. Tlakové přípojky jsou vyměnitelné. Přípojky jednoho typu je možné od tlakových portů (vstupů) přístroje odšroubovat a nahradit je přípojkami jiného typu (pokud mají závit G 1/8”), tak aby vyhovovaly specifickým potřebám uživatele. K dispozici jsou 4 nejběžnější typy tlakových přípojek. Přístroje jsou standardně dodávány se dvěma univerzálními tlakovými přípojkami typu UT pro připojení hadic o vnitřním průměru 4 mm (hadice 6 x 1 mm) a 6 mm (hadice 8 x 1 mm).
- moderní a ergonomické pouzdro
- vynikající poměr cena-výkon
- 3řádkový displej, otočení displeje stisknutím tlačítka
- vodotěsný (IP 67), s výjimkou tlakových portů
- robustní, dlouhá životnost baterií
- snadné použití s univerzálními tlakovými porty pro různé vyměnitelné tlakové přípojky
- vysoké rozlišení a přesnost
- velice rychlý!
- nastavitelný, volitelně kalibrovatelný s metrologickou návazností
- Made in Germany
Nabídka tlakových procesních připojení
① UT připojení: tlakový nátrubek pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm) a 8/4 ~ 8 x 1 mm (vnitřní Ø 6 mm)
② QC6 připojení: rychlospojka pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm)
③ ST6 připojení: šroubový konektor pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm)
④ MCM připojení: mini rychlospojka samec jmenovitý průměr 2,7 mm (volitelně je k dispozici také MCF mini rychlospojka samice pro rychlé připojení)
Při objednávce prosím vyberte požadovanou variantu tlakového připojení.
To lze kdykoliv později vyměnit za jiné.
Displej
Díky podsvícení nabízí 3řádkový LCD displej ergonomickou širokoúhlou viditelnost - ve dne i v noci.
Funkce HOLD umožňuje “zmrazení” měřené hodnoty na displeji přístroje.
Napájení
2 ks výkonných tužkových baterií velikosti AA, energeticky úsporný design a konfigurovatelná funkce automatického vypínání zajišťují dlouhý provoz přístroje.
Konfigurovatelné podsvícení LCD představuje další možnost úspory energie.
TECHNICKÉ ÚDAJE
Specifikace měření
Charakteristika: jemný diferenční manometr
Tlaková připojení: 2x tlakové připojení UT: tlakový nátrubek pro hadice 6/4 a 8/4; vyměnitelné na univerzálních portech G 1/8” přístroje
Měřicí rozsahy Hi:
-200,0 ... +200,0 hPa (mbar)
-2,900 ... +2,900 PSI
-150,0 ... +150,0 mmHg (Torr)
Měřicí rozsahy Lo:
-2000 ... +2000 Pa
-20,00 ... +20,00 hPa (mbar)
-20,00 ... +20,00 mmHg (Torr)
Frekvence měření:
režim Fast: ~ 25 měření/s
režim Slow: ~ 2,5 měření/s
Přesnost typ. při 25 °C: ±0,1 % FSS
Přesnost max. (-20 … +50 °C): ±1 % FSS
Přetížitelnost max. ±1700 hPa (mbar)
Všeobecná specifikace
Displej: 3řádkový LCD, s indikací stavu baterií, podsvícený, chráněný nerozbitným sklem, otočení displeje stisknutím tlačítka
Standardní doplňkové funkce: Min / Max / Hold
Speciální aktivovatelné funkce:
NULL: funkce „Tára“
FINE: měření s vysokým rozlišením 0,1 Pa
AVR: funkce průměrování hodnot měření za dobu 2 s / 5 s / 10 s
Nastavení (korekce) měřicí charakteristiky: nulový bod (Offset) a sklon/strmost (Slope)
Napájení: 2 ks výkonných tužkových baterií velikosti AA (jsou součástí dodávky)
Spotřeba (odběr proudu): cca 1 mA bez podsvícení, cca 3 mA s podsvícením displeje (v režimu SLOW)
Životnost baterií: životnost alkalických baterií: cca 3000 hodin provozu (bez podsvícení a v režimu SLOW))
Funkce automatického vypnutí: ano, uživatelsky nastavitelná
Pracovní podmínky: -20 až 50 °C (doporučeno 5 až 30 °C); 0 až 95 % RV (krátkodobá kondenzace vlhkosti povolena)
Skladovací teplota: -25 až 70 °C (bez baterií)
Stupeň krytí: IP 67 (tlakové přípojky se musí chránit před nečistotami a vlhkostí)
Rozměry: 108 * 54 * 28 mm (v x š x h), bez tlakových přípojek
Hmotnost: cca 150 g, včetně baterií
Pouzdro: z nárazuvzdorného plastu ABS, přední panel z Polyesteru
Rozsah dodávky
- přístroj ECO 210 (v závislosti na objednané sadě - viz níže „Volba Setu“)
- zkušební protokol, volitelně kalibrační certifikát
- 2 ks tužkových baterií velikosti AA
- návod k obsluze
OBJEDNACÍ KÓD
ECO 210 3 - -
1 Měřicí rozsah
3 -2000 ... +2000 Pascal (-20,00 ... 20,00 mbar) / -200,0...200,0 mbar dif.
2 Volba tlakového připojení
UT tlakový nátrubek pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm) a 8/4 ~ 8 x 1 mm (vnitřní Ø 6 mm); se závitem G 1/8“
QC6 rychlospojka pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm); se závitem G 1/8“
ST6 šroubový konektor pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm); se závitem G 1/8“
MCM mini rychlospojka samec jmenovitý průměr 2,7 mm; se závitem G 1/8“
3 Volba Setu
prázdné přístroj, baterie, návod, zkušební protokol, v kartonové krabici
SET přístroj, baterie, návod, zkušební protokol, 1 m PVC hadice 6 x 1 mm, v transportním kufru GKK 1002
SET u varianty MCM: přístroj, baterie, návod, zkušební protokol, 1 m PVC hadice 6 x 1 mm, 2 ks GDZ-MCF (protikus ke GDZ-MCM), v transportním kufru GKK 1002
SET 8 přístroj, baterie, návod, zkušební protokol, 1 m silikonová hadice 8 x 1 mm, v transportním kufru GKK 1002
WPD přístroj, baterie, návod, zkušební protokol, 1 m PVC hadice 6 x 1 mm, v transportním kufru GKK 1002, s ISO kalibrací WPD5
Standardní produkty
ECO 210-3-UT obj. č. 486718
Jemný manometr se 2 ks tlakových přípojek UT pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm) a 8/4 ~ 8 x 1 mm (vnitřní Ø 6 mm); se závitem G 1/8“
Volba Setu: přístroj, baterie, návod, zkušební protokol, v kartonové krabici
ECO 210-3-UT-SET8 obj. č. 487010
Jemný manometr se 2 ks tlakových přípojek UT pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm) a 8/4 ~ 8 x 1 mm (vnitřní Ø 6 mm); se závitem G 1/8“
Volba Setu: přístroj, baterie, návod, zkušební protokol, 1 m silikonová hadice 8 x 1 mm, v transportním kufru GKK 1002
ECO 210-3-QC6 obj. č. 486960
Jemný manometr se 2 ks tlakových přípojek QC6 (rychlospojky) pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm); se závitem G 1/8“
Volba Setu: přístroj, baterie, návod, zkušební protokol, v kartonové krabici
Příslušenství
G1000-Cover obj. č. 483958
černé gumové ochranné pouzdro se 2 neodymovými magnety
ST-G1000 obj. č. 611373
ochranné pouzdro z umělé kůže s kovovým klipem na opasek
GCLIP 1000 obj. č. 475820
kovový klip na opasek, samolepicí
G1000-BASE obj. č. 481885
kombinovaný stolní stojan / nástěnný držák
GDZ-UT obj. č. 479260
tlakový nátrubek pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm) a 8/4 ~ 8 x 1 mm (vnitřní Ø 6 mm), poniklovaná mosaz
GDZ-QC6 obj. č. 479261
rychlospojka pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm), poniklovaná mosaz
GDZ-ST6 obj. č. 479466
šroubový konektor pro hadice 6/4 ~ 6 x 1 mm (vnitřní Ø 4 mm), poniklovaná mosaz
GDZ-MCM obj. č. 479467
mini rychlospojka samec, jmenovitý průměr 2,7 mm, poniklovaná mosaz
GDZ-MCF obj. č. 480221
mini rychlospojka samice, jmenovitý průměr 2,7 mm, poniklovaná mosaz
GDZ-01 obj. č. 601541
PVC hadice 6/4 (vnější Ø 6 mm, vnitřní Ø 4 mm), 5 bar při 23 °C
GDZ-31 obj. č. 606070
silikonová hadice 8/5 (vnější Ø 8 mm, vnitřní Ø 5 mm), 2 bar při 23 °C, max. 200 °C , velice flexibilní
