SECTRON AO-AKOM-R47HSS03

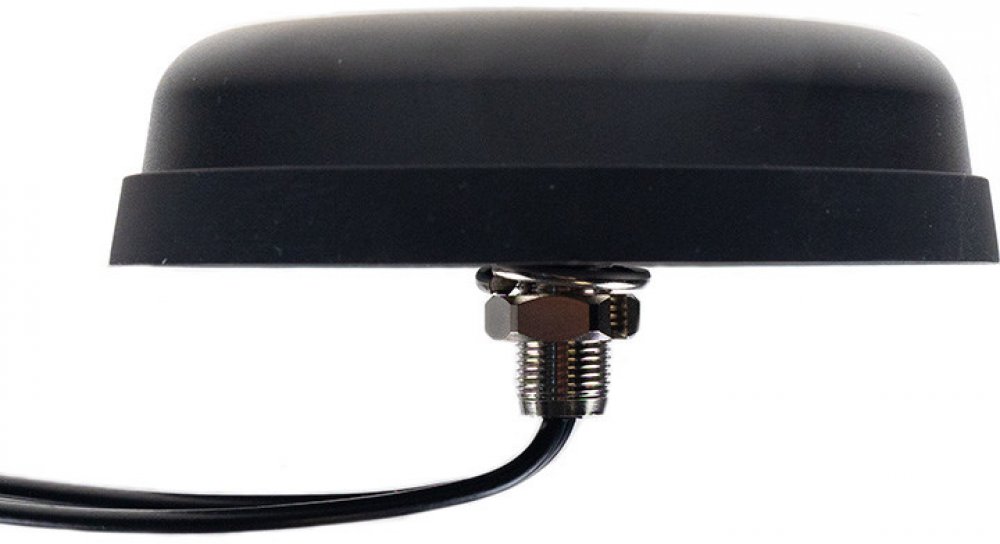

Kombinovaná anténa R47H LTE/GNSS, montážníKombinovaná anténa R47H je navržena pro příjem signálu LTE a GNSS. LTE část antény slouží pro připojení k mobilním sítím 4G/LTE, což umožňuje vysokorychlostní přenos dat. GNSS (Global Navigation Satellite System) část antény přijímá signály ze satelitních navigačních systémů jako GPS nebo GLONASS. To umožňuje přesné určení polohy zařízení. Anténa pracuje v pásmech frekvencí v rozmezí GPS/GLONASS: 1575.42/1602, LTE: 700/800/900/1800/2100/2600 MHz. Ve spojení se zesilovačem dosahuje v pásmu GPS zisku až 30 dBi .Anténa je ideální pro použití v místech, kde je potřeba kombinovat přesné určování polohy s vysokorychlostním mobilním připojením. Díky stupni krytí IP67 je vhodná pro venkovní instalaci. Z antény jsou vyvedeny dva kabely RG174/U o délce 300 mm, které jsou zakončeny konektory SMA(m).Specifikace konektoru SMA:Jedná se o vysokofrekvenční konektory se šroubovým spojovacím mechanismem. Charakteristická impedance konektoru je 50 Ohm a pracovní frekvenční rozsah až do 18 GHz. Existují dva druhy SMA konektorů a sice SMA a RP-SMA. Většina současných celulárních směrovačů (routerů) je osazována konektory SMA pro připojení Wi-Fi/2G/3G/LTE/GPS antén zakončených protikusy. Používá se také jako standardní konektor v měřící VF technice. Vyznačují se vysokou spolehlivostí, životností, vysokou mechanickou stabilitou a optimálními elektrickými vlastnostmi.Specifikace kabelu RG174/U:Kabel s označením RG174/U je velmi levnou variantou koaxiálního kabelu, který je kompatibilní s konektory aplikovatelnými na vnější průměr kabelu 2,8 mm. Využívá se především pro frekvenční rozsah 0 - 1 GHz, lze jej využít i na vyšší kmitočty, ale za cenu vyššího útlumu. Charakteristická impedance kabelu je 50 Ω. Činitel zkrácení je stanoven na 0.66. Rozsah pracovních teplot je -20 až 80 °C.Je ideální pro krátká a ohybem namáhaná připojení v měřící a telekomunikační technice, pro GPS/GSM/WLAN antény, anténní svody apod. Často se využívá také pro vytváření kabelových redukcí s osazením konektorů jako jsou BNC/FAKRA/FME/MCX/MMCX/N/SMA/SMB/SMP/TNC a dalších.Technické parametry naleznete v přiloženém datasheetu.
