Schneider Electric ZBE102

blok
ZBE-101
- Spínací jednotka
- Řada: Harmony XB4, Harmony XB5
- Typ produktu nebo součásti: kontaktní blok
- Označení modelu přístroje: ZBE
- Typ kontaktního bloku: jednoduchý
- Složení a typ kontaktů: 1 Z
- Operace kontaktu: pomalé vypnutí
- Stupeň krytí IP: IP20 vyhovuje IEC 60529
- Jednoduchý kontaktní blok pro hlavu Ø22 1Z šroubová svorka

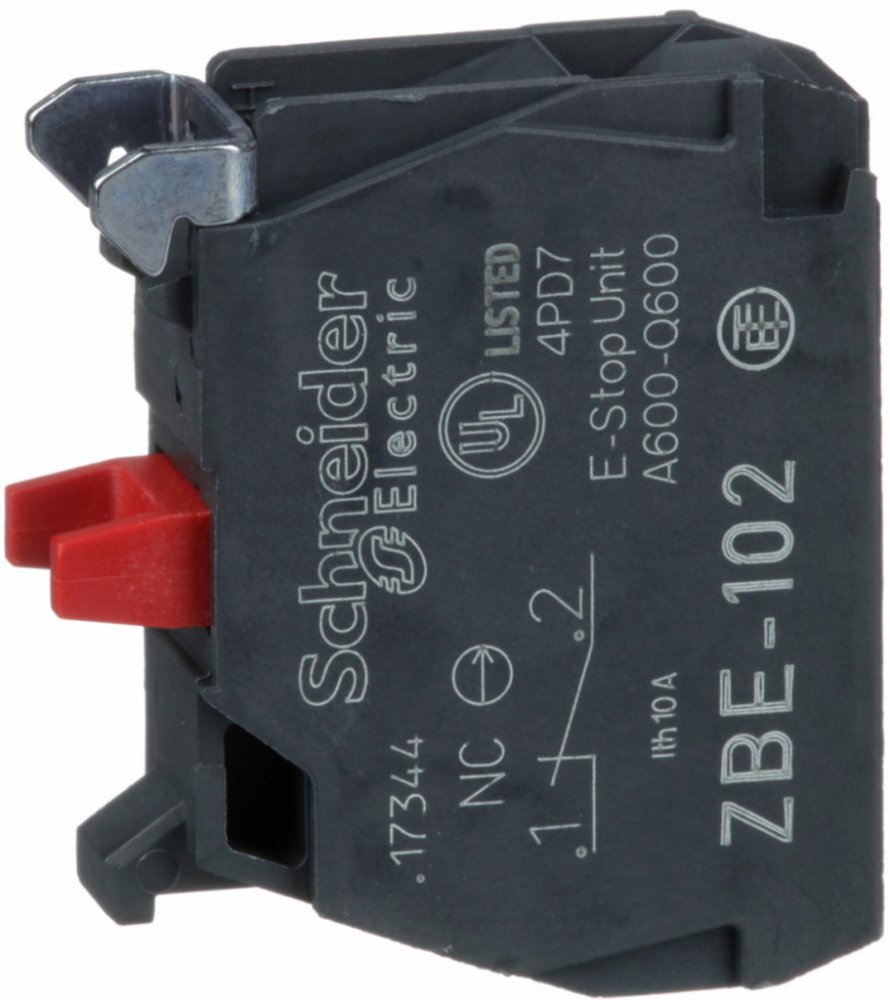

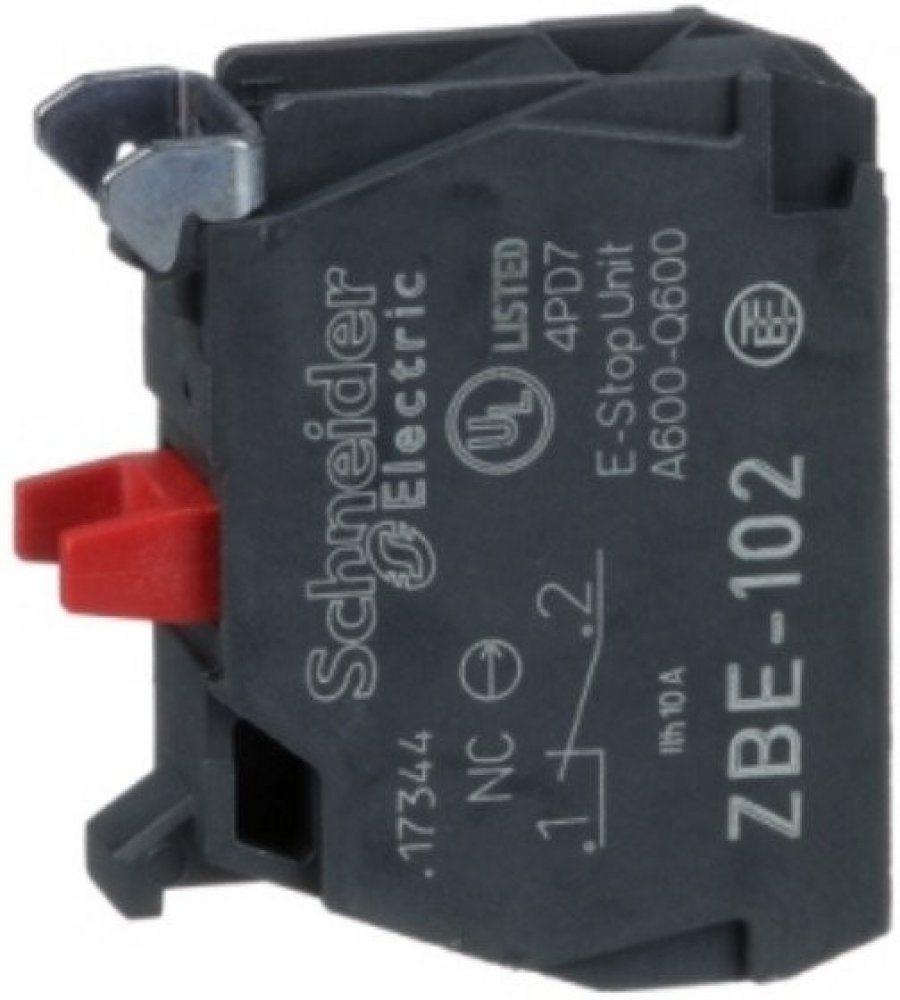

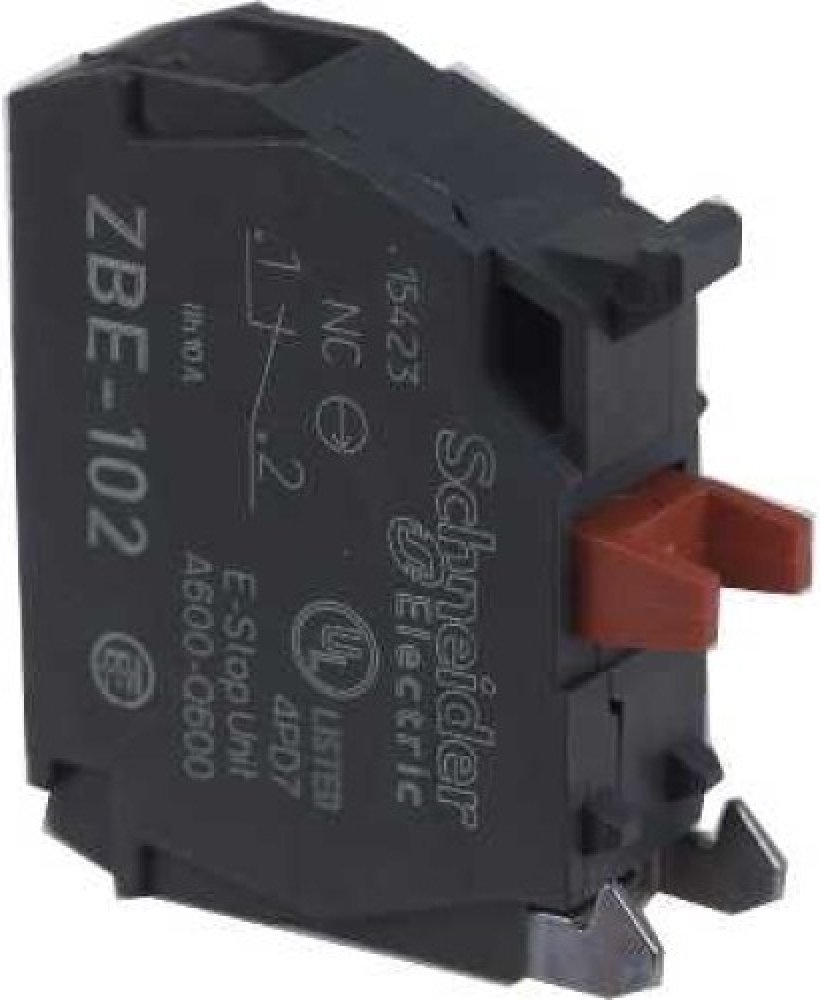

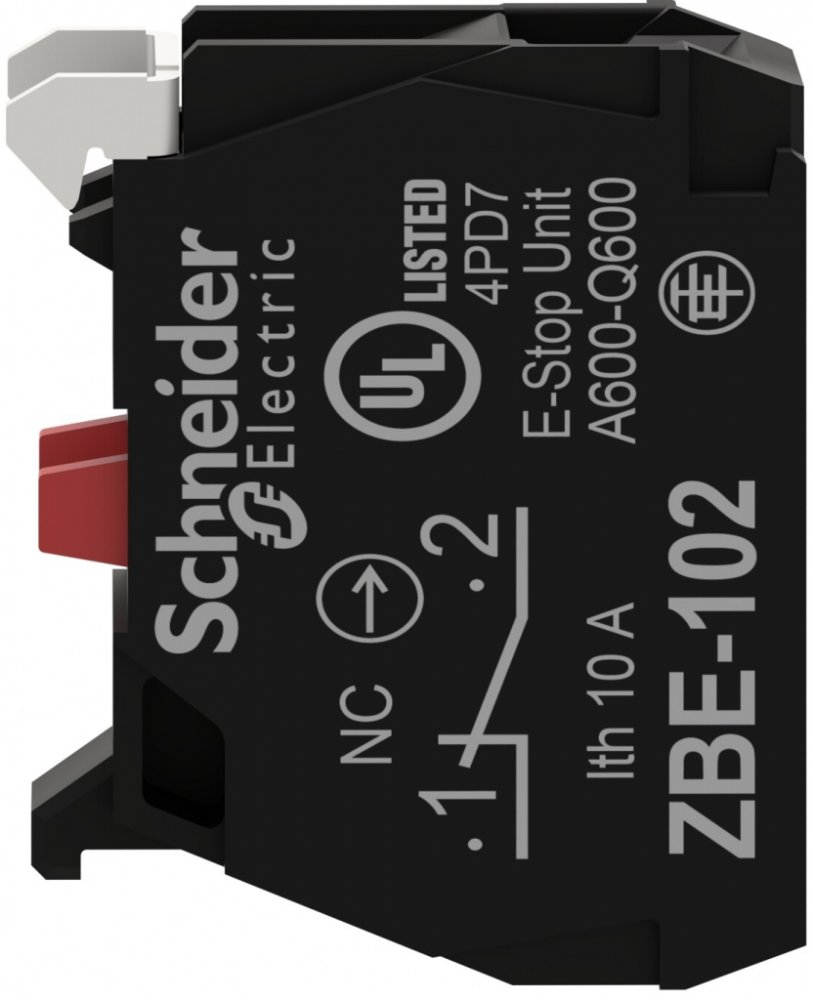

ZBE-102
- Spínací jednotka
- Řada: Harmony XB4, Harmony XB5
- Typ produktu nebo součásti: kontaktní blok
- Označení modelu přístroje: ZBE
- Typ kontaktního bloku: jednoduchý
- Složení a typ kontaktů: 1 V
- Operace kontaktu: pomalé vypnutí
- Stupeň krytí IP: IP20 vyhovuje IEC 60529
- Jednoduchý kontaktní blok pro hlavu Ø22 1V šroubová svorka
ZEN-L1111
- Spínací jednotka
- Řada: Harmony XAL, Harmony XAPS
- typ produktu nebo součásti: kontaktní blok
- označení přístroje: ZENL
- použití výrobku: pro ovládací stanici XAPS, pro ovládací a signalizační jednotky XB5 Ø 22 mm
- montáž bloku: montáž na desku ve dně skříně
- složení a typ kontaktů: 1 Z
ZEN-L1121
- Spínací jednotka
- Řada: Harmony XAL, Harmony XAPS
- typ produktu nebo součásti: kontaktní blok
- označení přístroje: ZENL
- použití výrobku: pro ovládací stanici XAPS, pro ovládací a signalizační jednotky XB5 Ø 22 mm
- montáž bloku: montáž na desku ve dně skříně
- složení a typ kontaktů: 1 V
ZBE 203
- Schneider Electric ZBE 203
- řada Harmony XB4, Harmony XB5
- Typ produktu nebo součásti: kontaktní blok
- Označení přístroje: ZBE
- Materiál objímky: zámek
- Prodej v nedělitelném množství: 5 kusů
- složení a typ kontaktů: 2 Z
- typ kontaktního bloku: dvojitý
- použití kontaktů: standardní kontakty
- připojení: šroubové svorky : 2 x 1,5 mm2 s kabelovou koncovkou vyhovuje EN 60947-1, šroubové svorky :1 x 0,22 mm2 bez kabelové koncovky vyhovuje EN 60947-1
- rozměry
šířka 44,00 mm
- výška 58,00 mm
- hloubka 52,00 mm
- Jmenovité napětí Ue při AC 50 Hz 240
- Jmenovité napětí Ue při AC 60 Hz 240
- Způsob montáže Přední zapínání
- Jmenovitý provozní proud Ie při AC-15, 230 V 3
- Typ elektrického připojení Šroubové připojení
- Počet kontaktů jako spínací kontakt 2
