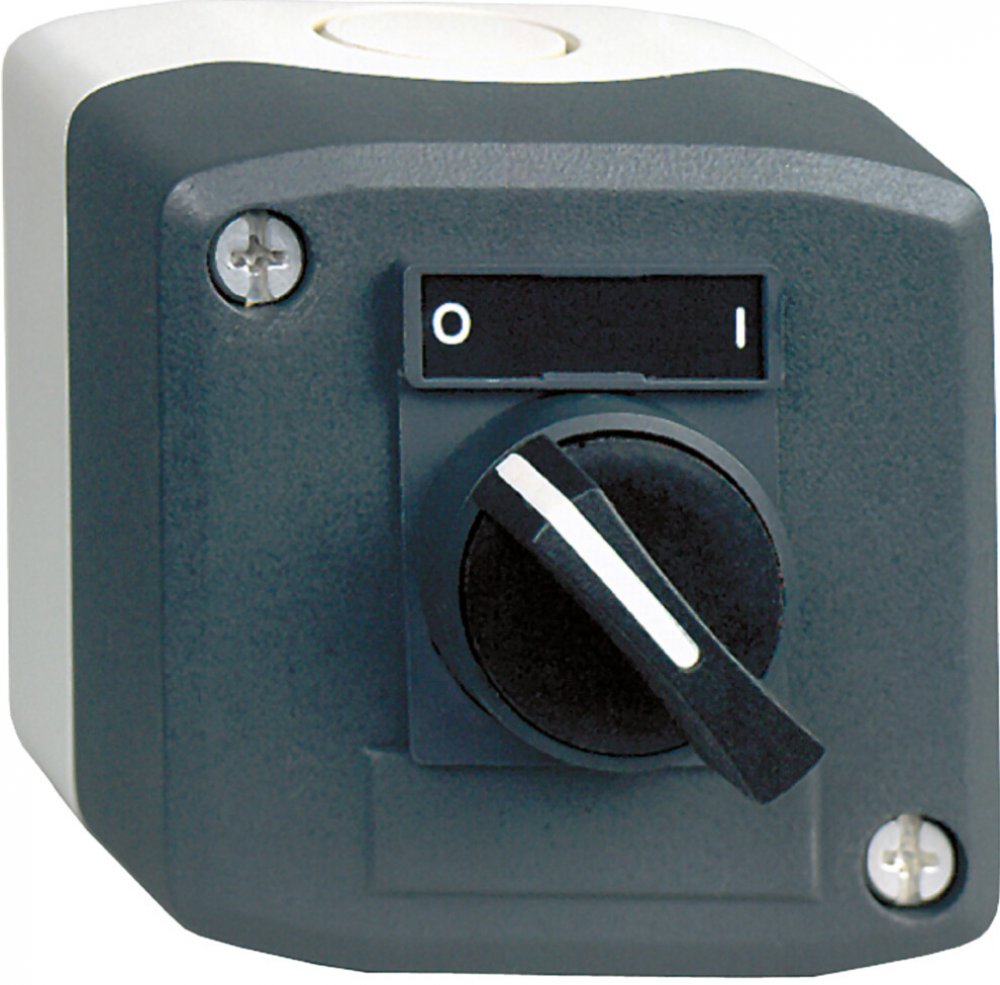

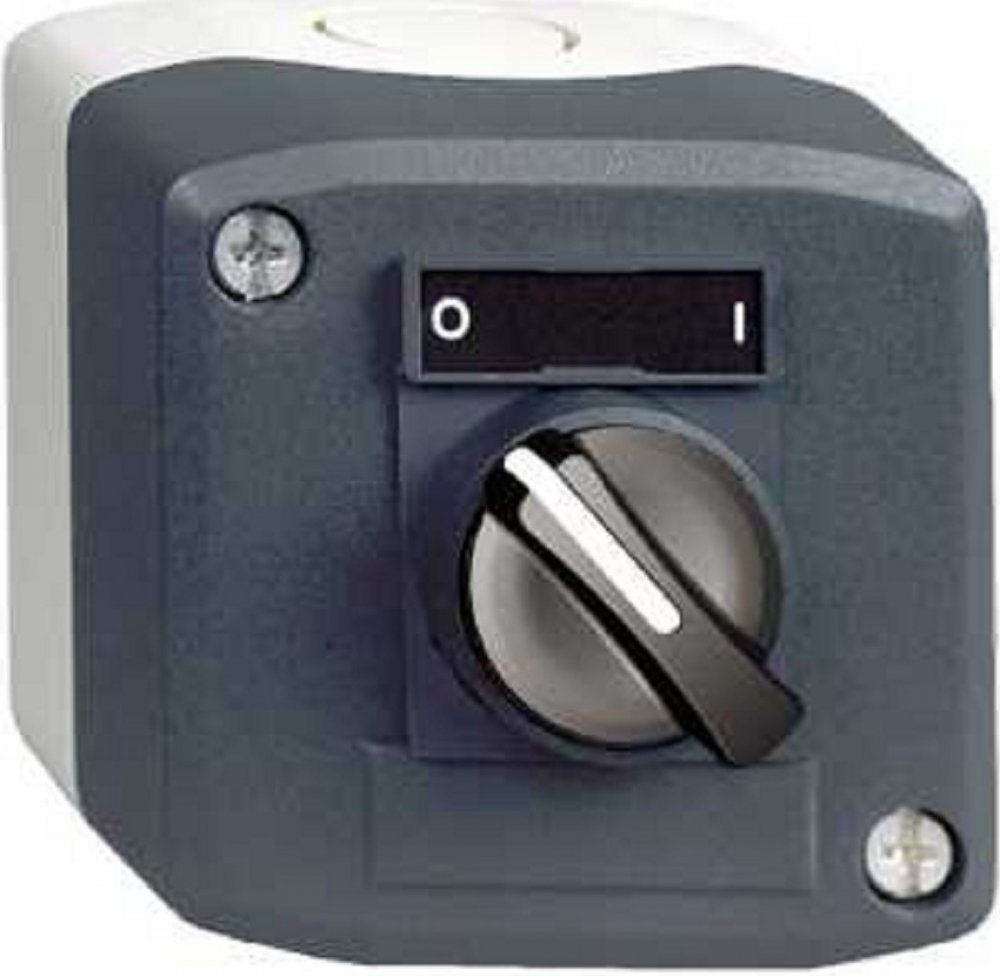

Schneider Electric XALD134

Základní popis výrobková řada Harmony XALD funkce Kompletní řídící stanice označení přístroje XALD použití výrobku Pro ovládací a signalizační jednotky XB5 Ø 22 mm aplikace ovládacích skříní Funkce Start-Stop barva základní skříně Světle šedá (RAL 7035) barva víka Tmavě šedá (RAL 7016) materiál Polykarbonát provedení ovládače 1 ovládací hlavice otočná popis ovládače Standardní rukojeť 'O-I' 1 Z složení ovládací stanice 1 přepínač se standardní rukojetí 1 Z O-I označení umístění popisu Popis na nosiči štítku funkce kontaktu Závisle spínající  Doplňky kabelový vstup 2 vylamovací kabelové vstupy, velikost svorky: 14 mm2 vylamovací kabelové vstupy pro průchodky Pg 13 a ISO M20, velikost svorky: 12 mm hmotnost přístroje 0,163 kg odolnost proti vysokotlakému mytí 7000000 Pa při 55 °C, vzdálenost : 0,1 m informace o pozicích ovládače 2 pozice nucené vypnutí Ne provozní zdvih 4,3 mm (celkový zdvih) hodnota momentu 0,14 N.m Z, změna elektrického stavu mechanická životnost 1000000 cykly připojení - svorky Šroubové svorky, = 1 x 0,22 mm² bez kabelové koncovky podle EN/IEC 60947-1 kroutící moment 0,8…1,2 N.m podle EN/IEC 60947-1 tvar hlavy šroubu Příčný kompatibilní s Philips č. 1 šroubovákPříčný kompatibilní s pozidriv č. 1 šroubovákPerforovaný kompatibilní s plochý Ø 4 mm šroubovákPerforovaný kompatibilní s plochý Ø 5,5 mm šroubovák materiál kontaktu Stříbrná slitina (Ag/Ni) zkratová ochrana 10 A patronová pojistka typ gG podle EN/IEC 60947-5-1 [Ith] jmenovitý tepelný proud 10 A podle EN/IEC 60947-5-1 [Ui] jmenovité izolační napětí 600 V (stupeň znečištění 3) podle EN/IEC 60947-1 [Uimp] jmenovité impulzní výdržné napětí 6 kV podle EN/IEC 60947-1 [Ie] jmenovitý pracovní proud 6 A při 120 V, AC-15, A600 podle EN/IEC 60947-5-13 A při 240 V, AC-15, A600 podle EN/IEC 60947-5-11,2 A při 600 V, AC-15, A600 podle EN/IEC 60947-5-10,55 A při 125 V, DC-13, Q600 podle EN/IEC 60947-5-10,27 A při 250 V, DC-13, Q600 podle EN/IEC 60947-5-10,1 A při 600 V, DC-13, Q600 podle EN/IEC 60947-5-1 elektrická životnost 1000000 cykly, AC-15, 2 A při 230 V, pracovní rozsah
