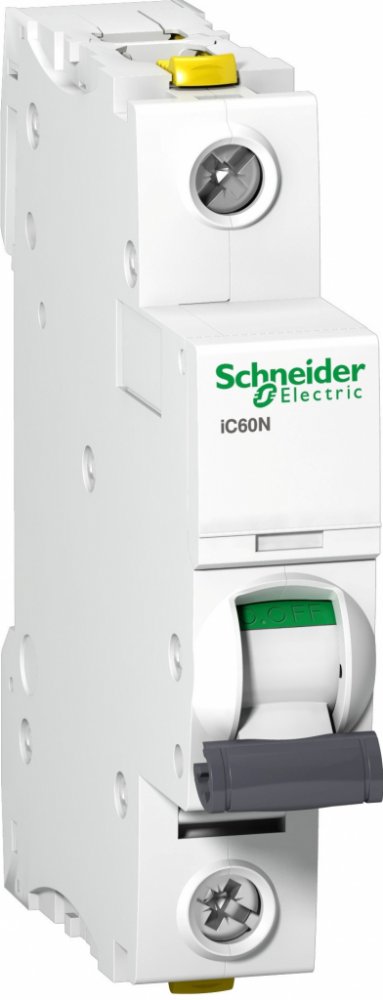

Schneider Electric Jistič IC60N 1P 1A B - A9F03101

Schneider Electric, Nadproudový spínač Acti9 iC60N-B1-1 B 1A 1-pólový, A9F03101
Základní parametry
- Řada produktů: Acti 9
- Název produktu: Acti 9 iC60
- Typ výrobku nebo komponenty: Nadproudový spínač
- Zkrácený název zařízení: IC60N
- Popis pólů: 1P
- Počet chráněných pólů: 1
- [In] jmenovitý proud: 1 A
- Typ sítě: Stejnosměrný proud (DC) / Střídavý proud (AC)
- Technologie spouště: Termomagnetická
- Charakteristika: B
- Normy: IEC 60898-1, EN 60947-2, IEC 60947-2, EN 60898-1
- Certifikáty produktu: VDE, OVE
Doplňkové parametry:
- Frekvence sítě: 50/60 Hz
- Horní hranice magnetického spouštění: 4 x In +/- 20 %
- Třída omezení: 3 podle EN 60898-1, 3 podle IEC 60898-1
- Jmenovité izolační napětí [Ui] 500 V střídavý proud (AC) 50/60 Hz podle EN 60947-2, 500 V střídavý proud (AC) 50/60 Hz podle IEC 60947-2
- Jmenovité rázové napětí [Uimp]: 6 kV podle EN 60947-2, 6 kV podle IEC 60947-2
- Indikace polohy kontaktu: Ano
- Typ ovládání: Páka
- Místní signalizace: Indikátor osvobození
- Montážní základna: DIN lišta
- Šířka v modulech 9 mm: 2
- Výška: 91 mm
- Šířka: 18 mm
- Hloubka: 78,5 mm
- Hmotnost výrobku: 0,125 kg
- Barva: Bílá
- Mechanická odolnost: 20000 cyklů
- Elektrická životnost: 10000 cyklů
Pracovní prostředí
- Stupeň krytí IP IP20: IEC 60529, IP20 podle EN 60529
- Stupeň znečištění: 3
- Kategorie přepětí: IV
- Tropická úprava: 2
- Relativní vlhkost: 95 % při 55 °C
- Okolní teplota pro provoz zařízení: -35...70 °C
- Temepratura okolí pro skladování: -40...85 °C
Série Acti9Byty, kancelářské budovy, průmyslové podniky. Je možné všude používat stejné modulární zařízení?
Stejně jako u jiných zařízení jsou i pro modulární přístroje k dispozici řady navržené pro domácí nebo průmyslové a komerční použití.
Příklad dvou sérií modulárních přístrojů Schneider Electric: K60 určených především pro bytové instalace a Acti 9, doporučených pro použití v průmyslových a komerčních objektech.
1) Jaké normy platí pro nadproudové jističe?
Pro nadproudové jističe platí dvě normy, podle kterých mohou být vyrobeny.
- Norma EN 60898-1 definuje požadavky na vypínače používané v domácích a podobných instalacích. Fotoaparáty vyrobené podle této normy jsou určeny pro obsluhu nekvalifikovanými osobami (např. zapnutí vypínače osobou pobývající v domě po vypnutí zkratu vypínačem).
- Norma EN 60947-2 definuje požadavky na jističe, které lze obecně definovat jako určené pro průmyslové použití. Tyto přístroje by měly obsluhovat pouze kvalifikované osoby.
Příklad typového štítku vypínače s parametry stanovenými v souladu s požadavky průmyslové normy EN 60947-2 a normy o bezpečnosti pro domácí instalace: EN 60898-1. Nadproudové jističe řady iC60N jsou plně v souladu se dvěma normami, proto je lze používat jak v instalacích provozovaných pouze kvalifikovaným personálem, tak i v bytových a podobných instalacích.
2) Jaké jsou rozdíly v odolnosti průmyslových a bytových přístrojů?
Příkladem různých požadavků na přístroje v závislosti na jejich účelu je zkratová pevnost. V průmyslových objektech, zejména v blízkosti transformátoru nebo v případě použití kolejnic pro distribuci napájení, může být od použitých nadproudových nebo proudových jističů vyžadována zkratová odolnost až na úrovni několika desítek kA. Pro přístroje řady Acti9 jsou k dispozici tabulky kaskádovitostí. Díky koordinaci zabezpečení typu např. Kompaktní vypínač řady NSX s nadproudovým vypínačem iC60 (např. rozšířeným o proudový modul Vigi iC60) mohou být tyto moduly použity při očekávaných zkratových proudech do 80 kA v plném proudovém rozsahu, tj. Až 63 A. Samostatně se nadproudové jističe řady iC60 vyznačují zkratovou odolností na úrovni Icu = 10/ 15 / 25 kA v závislosti na provedení. Zkratová odolnost na úrovni 6 kA je zpravidla dostatečná pro přístroje v bytech a domech
Příklad tabulky kaskádovitosti pro nadproudové jističe iC60 a kompaktní jističe NSX
V průmyslových prostředích jsou ochranná zařízení vystavena také vlivu větších napěťových rázů souvisejících např. s přepínáním příjmu s vysokým výkonem nebo vznikem spojovacích přepětí. Nadproudové spínače Acti 9 se vyznačují hodnotou rázového napětí odolávajícího Uimp = 6 kV.
V případě zařízení pro bytové instalace je pevnost na úrovni 4 kV zpravidla dostatečná.
Specifičnost práce a expozice, kterou může být vystaveno zařízení chránící průmyslové a domácí instalace, jsou zcela odlišné. Proto jsou různé požadavky kladeny na přístroje pro bytové a průmyslové instalace.
