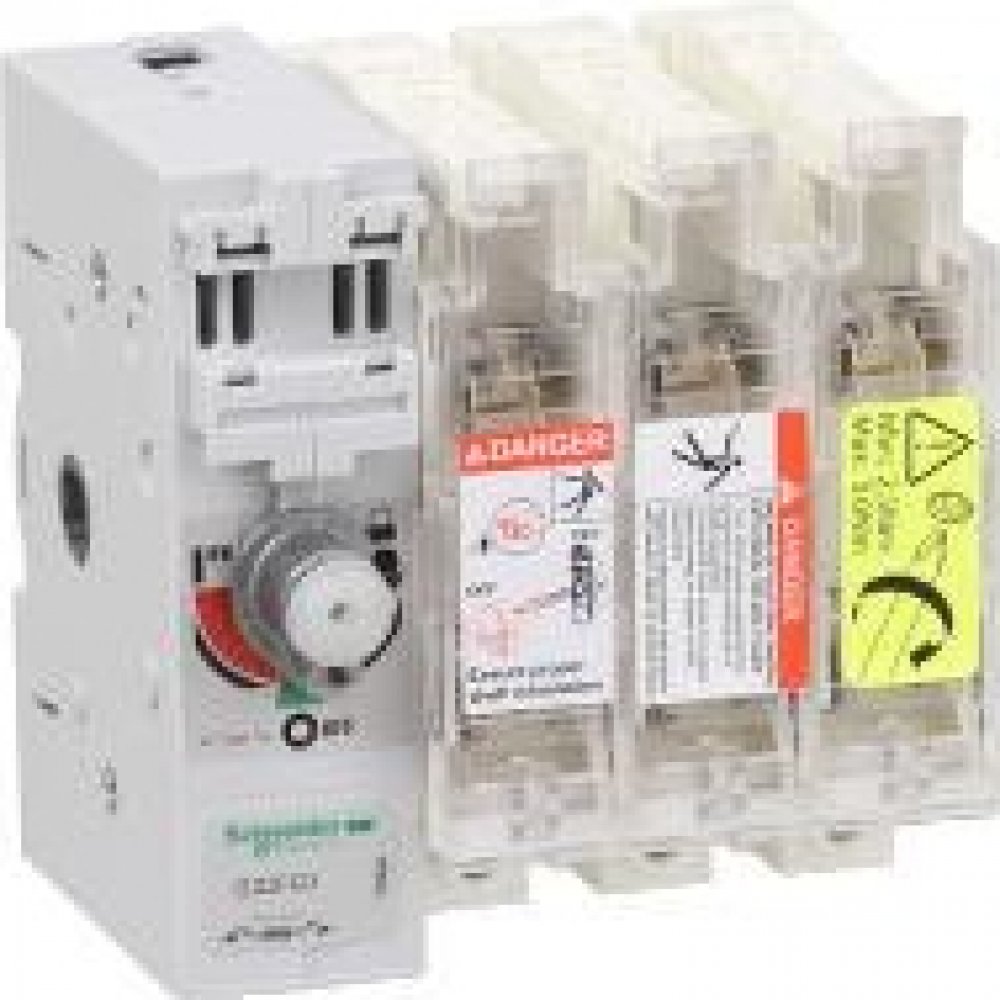

Schneider Electric GS2FG3 Pojistkový odpínač 3P 50A 14 x 51

  Základní popis Řada TeSys Označení výrobku TeSys GS Označení přístroje GS2F Typ produktu nebo součásti Odpínač s pojistkami Popis pólů 3P Popis chráněných pólů 3t Složení a typ kontaktů 3 Z [Ith] jmenovitý tepelný proud 50 A při 40 °C [Ie] jmenovitý pracovní proud 50 A při 690 V na AC-23B50 A při 690 V na AC-23A50 A při 500 V na AC-23B50 A při 500 V na AC-23A50 A při 400 V na AC-23B50 A při 400 V na AC-23A40 A při 440 V 2 póly v sérii na fázi na DC-23B40 A při 440 V 2 póly v sérii na fázi na DC-23A Typ pojistky NFC Velikost pojistky 14 x 51 mm Typ sítě ACDC Frekvence sítě 50/60 Hz  Doplňky Typ ovládací rukojeti Externí na levé straně Montážní držák Deska [Ui] jmenovité izolační napětí 750 V AC 50/60 Hz [Uimp] jmenovité impulzní výdržné napětí 8 kV Jmen. prac. výkon (W) 33 kW při 500 V45 kW při 690 V25 kW při 400 V Spínací schopnost 500 A při 400 V na AC-23B [Icm] jmenovitá zkratová zapínací schopnost 100 kA při 400 V s ochranou pojistkami gG Vypínací schopnost 400 A při 400 V na AC-23B Zkratová odolnost 10,6 kA Mechanická životnost 10000 cykly Elektrická životnost Na DC-23BNa AC-23BNa DC-23ANa AC-23A Připojení - svorky Výkonový obvod : svorky pro oka kabel 6...25 mm² Kroutící moment Výkonový obvod : 3,2 N.m  Prostředí Standardy IEC 60947-3 Certifikace výrobku CE Stupeň krytí IP IP20 s krytem svorek vyhovuje IEC 60529 Teplota okolního vzduchu pro provoz -20...70 °C Teplota okolí pro uskladnění -40...80 °C Požární odolnost 960 °C tělo vyhovuje IEC 60695-2-1850 °C kryt pojistky vyhovuje IEC 60695-2-1 Výška 121 mm Šířka 118 mm Hloubka 87 mm Hmotnost přístroje 0,8 kg
