Schneider Electric Deon Schneider MG 28100

jistič
POUŽITÍ, ZCELA V POŘÁDKU, ZÁRUKA NA FUNKČNOST
-

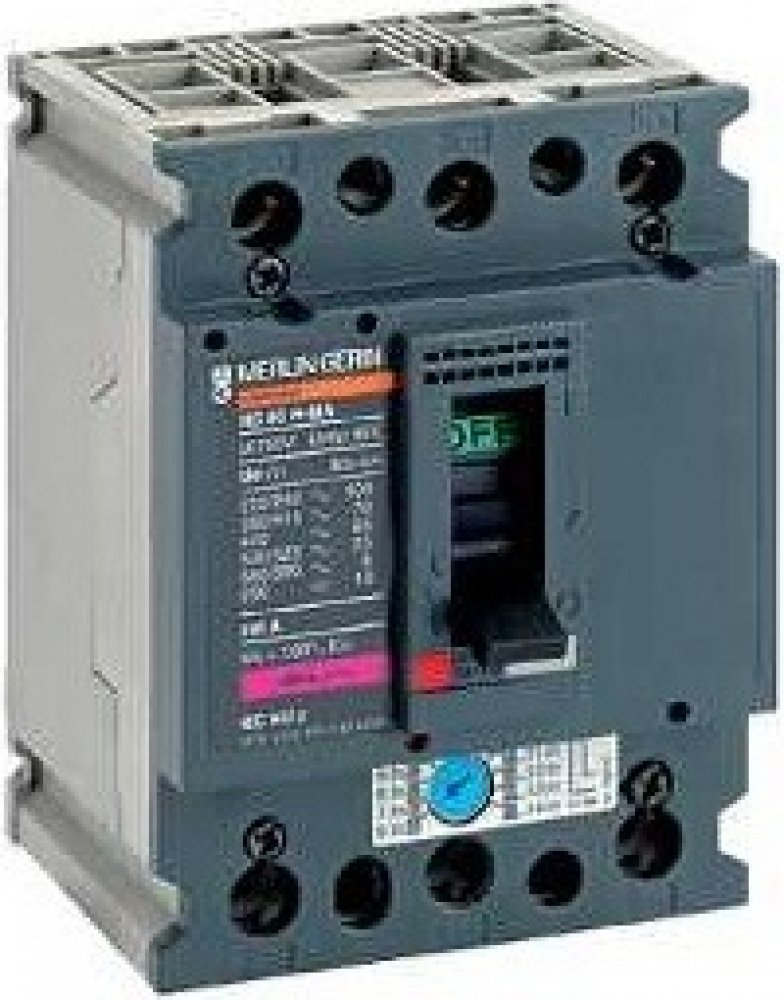

Jistič Schneider Electric Compact NS80H, MA, 80A, 3p 3d.
-
řada výrobků: NS80H-MA
typ produktu nebo součásti: jistič
označení přístroje: Compact NS80H
název jističe: Compact NS80H
použití zařízení: motor
popis chráněných pólů: 3t
typ sítě: AC
frekvence sítě: 50/60 Hz
označení vypínací schopnosti: H
Jmenovitý proud (In):80 A (při 65 °C)
Typ spouště: Magnetická spoušť (MA)
Jmenovité napětí (Ue): 690 V AC
Jmenovité izolační napětí (Ui): 750 V AC
Jmenovité impulzní výdržné napětí (Uimp): 8 kV
vypínací schopnost: 10 kA při 600 V AC 50/60 Hz vyhovuje NEMA AB1, 100 kA Icu přprůměr 220/240 V AC 50/60 Hz vyhovuje IEC 60947-2, 25 kA Icu při 500 V AC 50/60 Hz vyhovuje IEC 60947-2, 25 kA Icu při 525 V AC 50/60 Hz vyhovuje IEC 60947-2, 6 kA Icu při 660/690 V AC 50/60 Hz vyhovuje IEC 60947-2, 65 kA Icu při 440 V AC 50/60 Hz vyhovuje IEC 60947-2, 70 kA Icu při 380/415 V AC 50/60 Hz vyhovuje IEC 60947-2, při 240 V AC 50/60 Hz vyhovuje NEMA AB1, při 480 V AC 50/60 Hz vyhovuje NEMA AB1
[Ics] jmenovitá provozní vypínací schopnost: Ics 100 kprůměr 220/240 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 25 kA 500 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 25 kA 525 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 6 kA 660/690 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 65 kA 440 V AC 50/60 Hz vyhovuje IEC 60947-2, Ics 70 kA 380/415 V AC 50/60 Hz vyhovuje IEC 60947-2
kategorie použití: kategorie A
označení jednotky spouští: MA
typ ochrany: zkratová ochrana. Výhody: Díky vynikající vypínací schopnosti a kompaktním rozměrům je jistič Compact NS80H MA speciálně navržen pro typické potřeby ochrany motorů do 37 kW
Aplikace: Ochrana motorů od 0,37 kW do 37 kW
