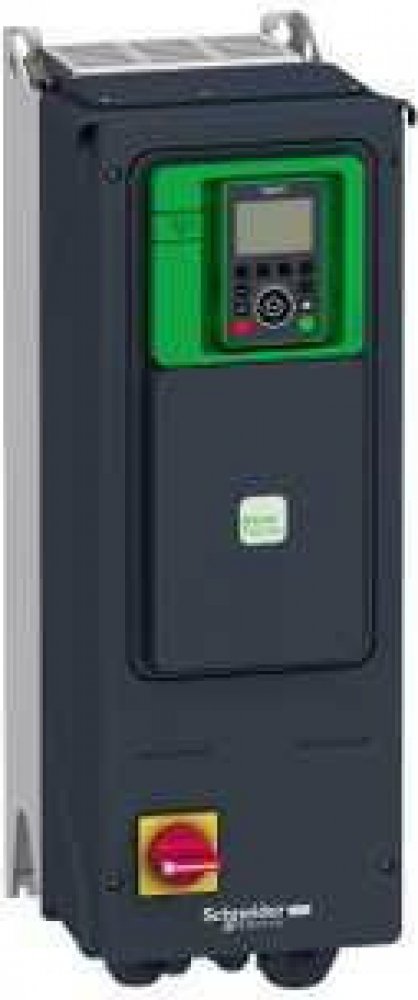

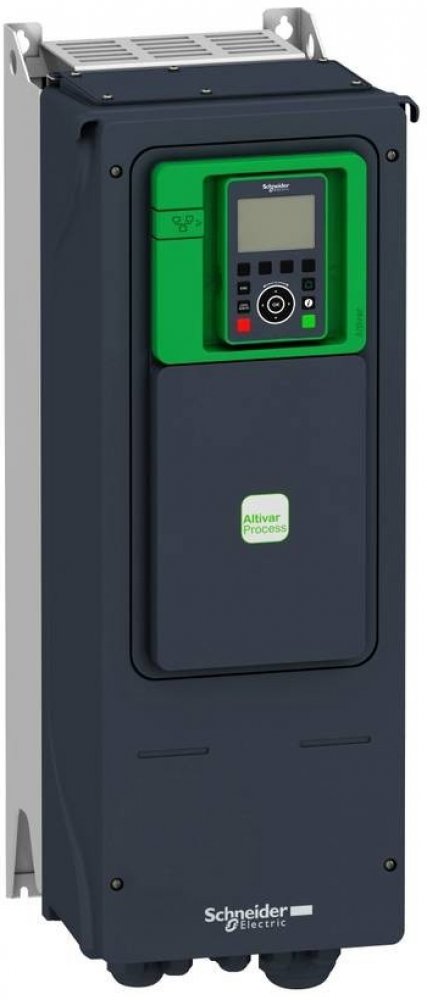

Schneider Electric ATV950U40N4E

  Základní popis řada výrobků Altivar Process ATV900 typ produktu nebo součásti Frekvenční měnič použití zařízení Průmyslová aplikace označení přístroje ATV950 verze S odpínačem, With braking chopper cíl výrobku Asynchronní motory, Synchronní motory montáž Nástěnná EMC filtr Integrovaný vyhovuje EN/IEC 61800-3 kategorie C2 s 50 m max. kabel pro motor, Integrovaný vyhovuje EN/IEC 61800-3 kategorie C3 s 150 m max. kabel pro motor stupeň krytí IP IP55 vyhovuje IEC 60529, IP55 vyhovuje IEC 61800-5-1 typ chlazení Nucené proudění frekvence sítě 50...60 Hz (+/- 5 %) počet fází sítě 3 fáz. [Us] jmenovité napájecí napětí 380...480 V (- 15...10 %) výkon motoru (kW) 4 kW (normální provoz), 3 kW (těžký provoz) výkon motoru (hp) 5 hp (normální provoz), 4 hp (těžký provoz) síťový proud 7,6 A při 380 V (normální provoz), 6,7 A při 480 V (normální provoz), 6 A při 380 V (těžký provoz), 5,4 A při 480 V (těžký provoz) předpokládaný Isc sítě 50 kA zdánlivý výkon 5,6 kVA při 480 V (normální provoz), 4,5 kVA při 480 V (těžký provoz) trvalý výstupní proud 9,3 A při 4 kHz (normální provoz), 7,2 A při 4 kHz (těžký provoz) maximální přechodový proud 10,8 A během 60 s (těžký provoz), 11,2 A během 60 s (normální provoz) ovl. asynchronního motoru Konstantní moment, Proměnný standardní moment, Optimalizovaný režim kroutícího momentu typ řízení synchronního motoru Motor s pernamentními magnety výstupní frekvence frekvenčního měniče 0,1...500 Hz jmenovitá spínací frekvence 4 kHz spínací frekvence 2...16 kHz nastavitelná, 4...16 kHz s koeficientem snížení zatížení bezpečnostní funkce STO (bezp. odpoj. motoru) SIL 3 typ logiky 16 přednastavených rychlostí typ komunikačního rozhraní Modbus sériový, Modbus TCP, Ethernet IP volitelná karta Slot A : komunikační modul pro Profibus DP V1, Slot A : komunikační modul pro Profinet, Slot A : komunikační modul pro DeviceNet, Slot A : komunikační modul pro CANopen daisy chain RJ45, Slot A : komunikační modul pro CANopen SUB-D 9, Slot A : komunikační modul pro CANopen šroubové svorky, Slot A : komunikační modul pro EtherCAT, Slot A/slot B/slot C : digitální a analogový I/O rozšiř. modul, Slot A/slot B/slot C : rozšiřující modul s výstupním relé, Slot B : 5/12 V digital encoder interface module, Slot B : modul rozhraní analogový enkodér, Slot B : resolver encoder interface module  Doplňující popis výstupní napětí
